  • 微少低電位測定器
参考画像

微少低電位測定器

商品番号:MB16D-3000S

販売価格:105,270円(税込)

数量:




電子デバイスの静電気耐性はますます低下しており、静電気管理電圧も低下してきております。

従来の機種では測定が困難であった、100V以下の帯電を高精度で測定し、0.1Vからの測定が可能になりました。

また、測定エリアを絞ることにより、LSIのパッケージ表面等の狭いエリアの測定が可能になりました。

■特長
・静電気破壊の原因になる低電位の静電気が測定できます。
・新たに、レンジ切替機能追加により微小電位の測定が可能です。
・測定距離を縮めることにより、測定エリアを絞り、約20mm四方のエリアの測定が可能になり、小さな電子デバイスの表面電位を高精度で測定できます。
・表示部と検出部がセパレートになっており狭い場所の測定ができ、測定値を手元で見ることができます。
・小さな電子部品の測定から、広巾物の電位分布の測定ができます。
・ピークホールド測定と連続測定の切り替えができます。
・検出センサー故障診断回路を内蔵し、故障時に表示いたします。(特許)
・電源の消し忘れによる電池消耗対策としてスリープモード機能付です。


■用途
●各種電子デバイスの帯電電位測定。
●プリント基板・フラットパネル等の電位分布の測定。
●その他比較的帯電量が少ない物の測定。

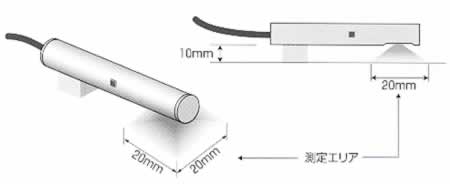

■測定例(方法)

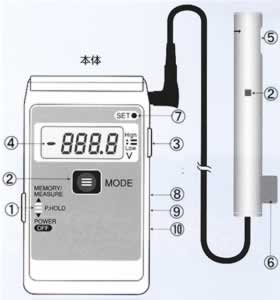

■各部名称
①電源スイッチ
②モードボタン
③レンジ切替スイッチ
④表示部
⑤表面電位センサー(検出部)
⑥測定ゲージ
⑦SET-LED
⑧"0"ADJUST
⑨REC/GROUND
⑩AC ADAPTOR

■仕様
品番 MB16D-3000S
検出方式 振動型表面電位センサー
測定範囲 Highレンジ ±1~±5000V
Lowレンジ ±0.1~±500V
アナログ出力 0~±500mV(Highレンジのみ)
測定精度 ±10%以内
測定基準距離 10mm
測定モード 連続測定またはピークホールド
環境 温度0~40℃、湿度65%RH以下(結露なきこと)
電源 単3アルカリ乾電池2本(連続使用10時間以上)
寸法 本体:121(D)×70(W)×22(H)mm
プローブ:117(L)mm×18φ
質量 約230g(プローブ、乾電池含む)
オプション ACアダプター(AC100~240V)
アナログ出力ケーブル(L=1000mm)
