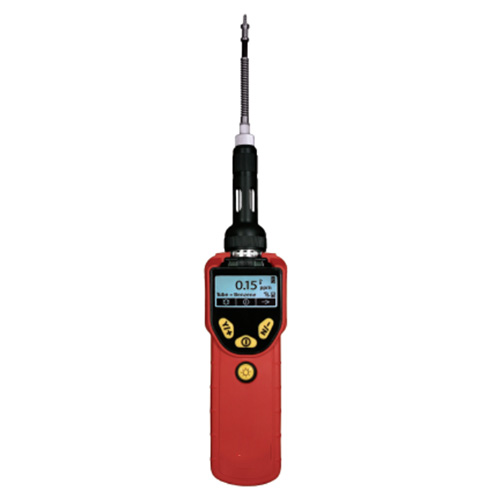

M961M-7360Sは、現在市場で最も高機能な特定化合物のモニターです。取り扱いが簡単なスポットチェックモニターで、専用分離管と共に使用され、交換用RAE-Sep(TM)フィルターチューブとしては、ベンゼン、ブタジエンがあります。
石油精製プラントにおける定期補修
土壌汚染調査のためのベンゼン簡易型検知器として
■特長
●専用の分離菅を取り付けることによりベンゼンもしくはブタジエンの測定が可能
●従来の検知管または携行型ガスクロマトグラフ法に対して3倍から10倍早い解析能力
●60秒でベンゼンの安定した検出が可能
●優れた範囲と直線性
●0.010 ppmから最大 200 ppmまでのベンゼン測定(GCカラム過負荷問題なし)
●ガス検知管に比べ高い精度
●VOC測定範囲が0.010 ppm～10000 ppmまで拡張し、直線性が向上
●湿度センサーと温度センサーの統合にによる湿度補正
●保守が容易な設計

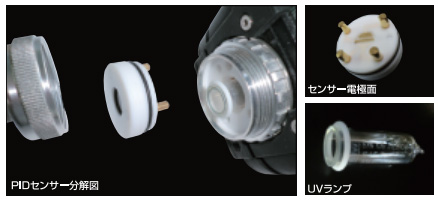

●工具なしでランプやセンサーに数秒で簡単にアクセス可能
●300種を超える化合物に対応したRAE Systems社の統合補正係数リストにより多くの化学物質を測定
●日本語を含む12言語対応
■センサー仕様
|
測定範囲 |
分解能 |
反応時間 |
ＵＶランプ |
| VOC |
0-99.99 ppm
100-999.9 ppm
1000-9999 ppm |
0.010 ppm
0.1 ppm
1 ppm |
3秒未満
3秒未満
3秒未満 |
9.8、10.6、
または11.7 eV |
| ベンゼン |
0-200 ppm |
0.010 ppm |
60秒未満 |
9.8 eV |
| ブタジエン |
0-200 ppm |
0.010 ppm |
60秒未満 |
9.8 eV |
※1：ベンゼン及びブタジエンの測定には9.8eVランプが必要です。
※2：ガス成分によっては高濃度まで測定できるものではありません

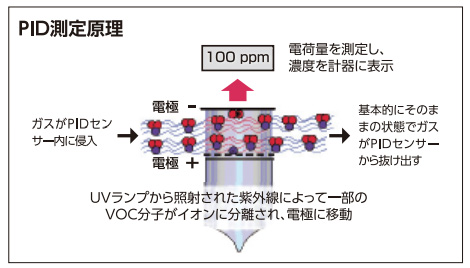

■PIDとは、Photo Ionization Detectorの略称で、多種多様な有機化合物や一部の無機化合物に反応するブロードバンドセンサーです。
揮発性有機化合物(VOC)や炭化水素(HC)などの一般分類の化合物の検出に適しています。
PIDは感度が優れ、超低濃度(ppb:parts per billion)の化合物でもすばやく反応するため、生命に緊急の脅威をもたらすガスだけでなく、長期的に健康の悪影響を与える有毒蒸気がらも作業者を保護します。
■PIDは何を検出するのか？

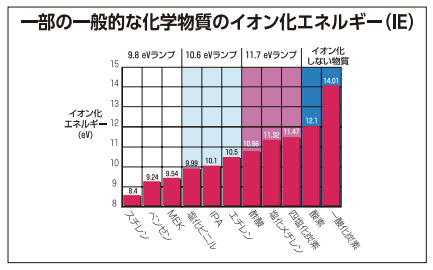

●PIDは、イオン化エネルギー(IE)がランプの光子エネルギーより低いすべての化合物の測定をおこないます。(上図参照)
●RAE Systems社から提供されるランプは、9.8ev、10.6eVおよび11.7eVの各ランプです。
■PID利点
①超高感度一信頼性が高いppbレベルの測定が可能
②有毒化学物質のリアルタイムモニタリング用に毎秒更新されるディスプレイ
③しきい値モニタリング-STEL(短時間暴露限界)、TWA(時間加重平均)、およびピークに関するリアルタイムの見極めやすいアラーム。アラームは各設定条件に応じて変化
④適合性と作業シフト傾向分析用のデータログ
⑤イソブチレン標準ガスによるすばやく簡単な校正
■付属品
本体および付属品はソフトケースにて供給しております。
●ソフトケース入り付属品
・本体＋モニター(指定のUVランプ搭載)
・PC接続ケーブル(RS232Cケーブル)
・ランプクリーニングキット
・防塵外部フィルター
・工具セット
・アルカリ乾電池用アダプター
・AC/DCアダプター
・充電/ダウンロード用アダプター
・マニュアル(日本語版)
・簡易操作マニュアル(日本語版/メーカーオリジナル)
・革製ソフトケース
・専用セパレートチューブ(10本入り)

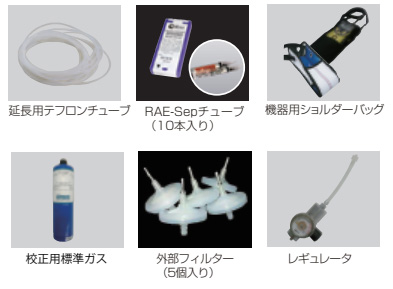

■オプション部品
■仕様
| 品番 |
M961M-7360S |
| 寸法 |
255（長さ）×76（幅）×64（高さ）mm |
| 重量 |
750g |
| 検出器 |
光イオン化センサー(PID)9.8eV（標準）搭載、
または10.6eV、11.7eVランプ（オプション） |
| バッテリー |
リチウムイオン充電池（4.2V/3300mAH）
動作時間：16時間 ※充電時間8時間未満
アルカリ乾電池
動作時間：12時間 |
| キーパッド |
操作キー、プログラムキー、フラッシュライトキー |
| 充電時間 |
8時間未満でフル充電 |
| ディスプレイ |
30×60mm、LEDバックライト |
| 表示項目 |
・VOCは体積に対してppmで表示
・最大値
・STELおよびTWA（8時間/加重平均）
・バッテリー状態、シャットダウン電圧
・日時、温度 |
| アラーム |
事前に設定された値での30cmの距離で95dbブザーと赤色点滅LED
・高：毎秒ビープ音3回とフラッシュ表示
・低：毎秒ビープ音2回とフラッシュ表示
・STELおよびTWA：毎秒ビープ音1回とフラッシュ表示
・手動オーバライドおよび自動リセット機能付きアラームラッチ式
・バッテリー残量低下およびポンプストール時の追加診断アラームと表示メッセージ |
| 校正 |
ゼロ点と範囲ガスの2点間校正 |
| サンプリングポンプ |
最低500cc/分内蔵流量 水平方向、垂直方向に30mからサンプリング |
| EMI/RFI |
EMC89/336/EEC適合 |
| IP等級 |
IP-65 |
| データログ機能 |
1分間隔で標準6ヶ月 |
| 低流量アラーム |
低流量時に自動ポンプ停止 |
| 安全規格 |
・米国/カナダ：本質安全規格適合 CSA規格 Class1、Division1 GroupA、B、C、D
・ヨーロッパ：ATEXⅡ 2G EEx ia ⅡC T4 |
| 動作温度/湿度 |
-20～50℃ / 0～95％RH（結露なきこと） |
| 筐体 |
ポリカーボネート (ラバーブーツを含む)
バッテリーはラバーブーツを取り外さずに充電可能 |
| 保証 |
消耗部品以外は部品の寿命（ハネウェル標準保証による）
9.8eVランプは6ヶ月、ポンプと電池は1年間 |
