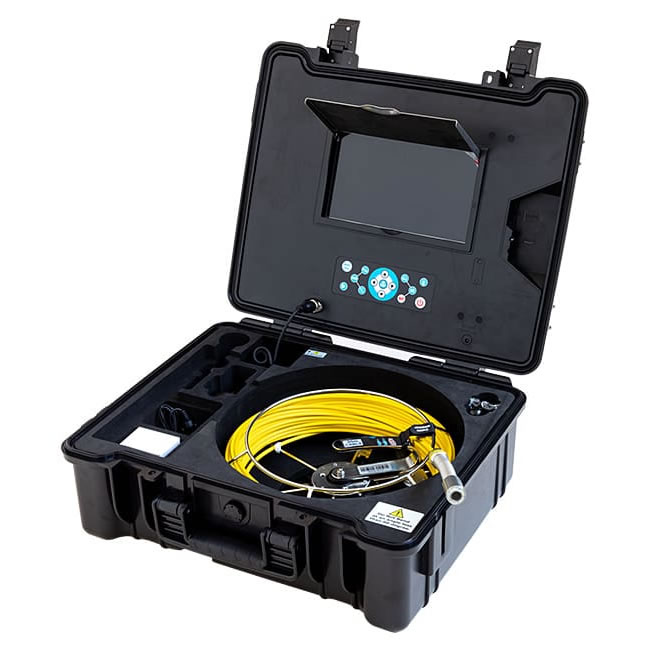

φ23mm 管内カメラ 10.1インチ（20m/30m/40m）
●最長40mのロングケーブルで住宅の水道管や排水管、工場の配管などのメンテナンスを分解せずに検査することができます。
見やすい10.1インチの大型モニタと視野角115度の広角レンズ、管内の位置がひと目で分かるメーターカウンターが検査品質を向上。
●撮影した静止画や動画の保存も可能です。
見やすい7インチの大型モニタ、管内の位置がひと目で分かるメーターカウンターが検査品質を向上。
エルボ（曲がり角）や詰まっている部分などの通過が難しい箇所も、強く張りのあるケーブルが配管の奥まで入り込みます。
※1：先端径によって異なります。
※2：挿入部の仕様です。
■長い配管を分解せずに検査
マンションや住宅の水道管・排水管や、食品・化学工場の配管など定期的なメンテナンスを分解せずに行なえます。
■サイズが選べる大型モニタ
作業中でもモニタで映像を確認しやすい大型モニタを搭載。
7インチと10.1インチから選べます。
作業中でもモニタで映像を確認しやすく、検査を効率良く進められます。
■メーターカウンター付き
配管内のカメラ位置を表示するメーターカウンター。
今見ている箇所がどこか、配管のどこに問題があるかひと目で分かります。
■90度のエルボを3回通過
内径50～200mmの配管で使用できる先端径23mm・焦点距離約20cmの管内カメラ。
内径45mmの配管で90度のエルボ（曲がり角）を3回通過することが出来ます。
■広範囲を確認できる115度の視野角
一度に広い範囲を見ることができる視野角115度の広角レンズ。
同時に側面を見ることができ、効率良い検査が可能になります。
■リモコン
■主な導入先
●製鉄業：管内の状態や異物の検査
●水道局：下水道配管のサビ・腐食・ヒビの確認
●電気通信：暗渠内の既設配管確認
●鉄工業：角パイプ柱の内部検査
水道管の検査をする際、以前のカメラでは画質と明るさが不十分だったため購入しました。
鮮明な映像に加え、奥までスムーズに進めるようになりました。
配管の途中でエルボがあり、カメラを操作するのが難しくメンテナンスに苦労していました。
エルボも問題なく通過できるので非常に助かっています。
■仕様
| 品番 |
M926FXS-0720R |
M926FXS-0730R |
M926FXS-0740R |
| モニタサイズ |
7インチ |
| モニタ解像度 |
1024×600 |
| 記憶媒体 |
SDカード（最大64GBまで、Class10以上） |
| 静止画像保存形式/サイズ |
JPEG、1920×1080 |
| 動画保存形式/サイズ |
MP4（24fps）、1920×1080 |
| 入力電圧/電流 |
12V/0.6A |
| バッテリー |
7.2V 6400mAh リチウムイオン電池 |
| 動作時間（約） |
8時間 |
| リモコン用電池 |
CR2032 |
| 動作温度 |
-10℃～50℃ |
| 保管温度 |
-20℃～60℃ |
| 重量（約） |
10～12kg ※ケーブル長により異なります。 |
| ケースサイズ（約） |
517×434×200mm （L×W×H） |
| ケース材質 |
ABS |
| カメラヘッド/ケーブルホイール仕様 |
| 撮像素子 |
1/4 CMOS |
| カメラ有効画素数 |
648×488 |
| カメラサイズ |
外径：φ14mm、長さ：125mm |
| 視野角 |
68° |
| 被写界深度（約） |
20mm～ |
| 光源 |
白色LED 4灯
調光：4段階 |
| ケーブル長 |
20m |
30m |
40m |
| 防塵防水 |
水深10mまで
※カメラヘッドケーブルホイールが隙間なく密着している状態で |
| 材質 |
先端ガラス部：サファイアガラス
カメラハウジング：ステンレス |
| エルボ回数 |
適正内径φ40mm～φ100mm
内径φ33mmで90°のエルボを2回通過可能 |
| 品番 |
M926FXS-1020R |
M926FXS-1030R |
M926FXS-1040R |
| モニタサイズ |
10.1インチ |
| モニタ解像度 |
1024×600 |
| 記憶媒体 |
SDカード（最大64GBまで、Class10以上） |
| 静止画像保存形式/サイズ |
JPEG、1920×1080 |
| 動画保存形式/サイズ |
MP4（24fps）、1920×1080 |
| 入力電圧/電流 |
12V/0.6A |
| バッテリー |
7.2V 6400mAh リチウムイオン電池 |
| 動作時間（約） |
7時間 |
| リモコン用電池 |
CR2032 |
| 動作温度 |
-10℃～50℃ |
| 保管温度 |
-20℃～60℃ |
| 重量（約） |
10～12kg ※ケーブル長により異なります。 |
| ケースサイズ（約） |
517×434×200mm （L×W×H） |
| ケース材質 |
ABS |
| カメラヘッド/ケーブルホイール仕様 |
| 撮像素子 |
1/3 CMOS |
| カメラ有効画素数 |
1920×1080 |
| カメラサイズ |
外径：φ23mm、長さ：155mm |
| 視野角 |
115° |
| 被写界深度（約） |
20mm～ |
| 光源 |
白色LED 15灯
調光：4段階 |
| ケーブル長 |
20m |
30m |
40m |
| 防塵防水 |
水深20mまで
※カメラヘッドケーブルホイールが隙間なく密着している状態で |
| 材質 |
先端ガラス部：サファイアガラス
カメラハウジング：ステンレス |
| エルボ回数 |
適正内径φ50mm～φ200mm
内径φ45mmで90°のエルボを3回通過可能 |
