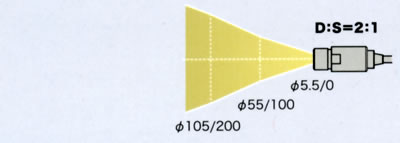

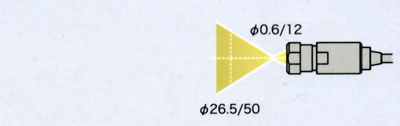

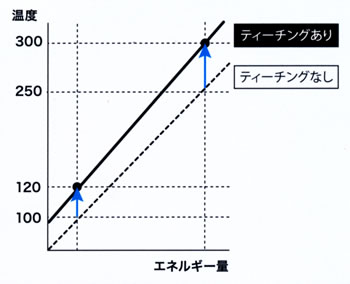

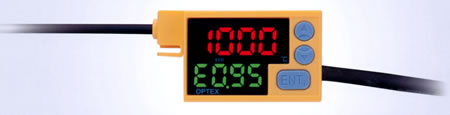

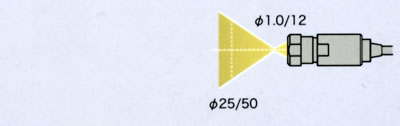

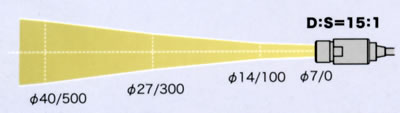

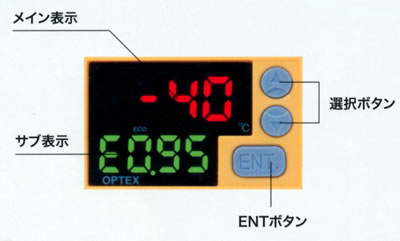

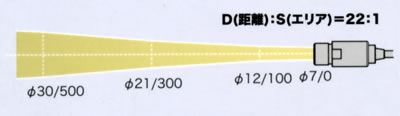

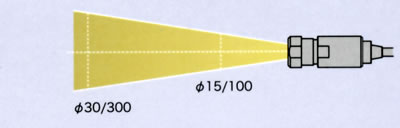

参考画像 小型ヘッド非接触放射温度センサー 商品番号:M8S-30TACP 販売価格:81,400円(税込) 数量: 1 2 3 4 5 6 7 8 9 10 耐環境性能 世界No.1世界最小ヘッド優れた耐熱・防水性能、驚異的なコンパクトサイズ。 ■センサヘッド部の特長●装置組込みに最適。世界最小クラスのセンサヘッド超小型ヘッドM12(φ14)×34mmサイズを実現。様々な製造ラインや装置組み込みに対応可能です。●センサヘッド単体で180℃まで耐熱可能センサヘッドとケーブルの耐熱180℃を実現。高温環境下の使用でも水冷の必要性がありません。(低・中温モデルは100℃)●撥水撥油コーティングレンズ採用レンズ面の水や油膜の付着は測定精度の安定性のみならず、メンテナンス性にも大きな影響を与えます。独自のレンズコートにより、多少の油もエアパージで飛ばすか軽く拭い取るだけでレンズ面をクリーンに保ちます。●業界最高レベルの防水性能耐環境性能を求められる過酷な製造ラインでは、水や粉塵はセンサにとって故障の原因。小型ヘッド非接触放射温度センサーは、ドイツの規格であるDIN40050-9に規定されている保護等級IP69Kをクリア。滅菌高圧洗浄などにも問題なく使用可能です。●6種類の測定エリアをラインナップφ30/500mm、φ40/500mm、φ255/500mmの3種類に加え、オプションのCFレンズを搭載することで合計6種類の測定エリアからお選びいただけます。M8S-30TACPM8S-30TAC-HTPM8S-40TACPM8S-40TAC-HTPM8S-255TACPM8S-255TAC-HTPM8S-30TACPM8S-30TAC-HTP +CFレンズM8S-40TACPM8S-40TAC-HTP +CFレンズM8S-255TACPM8S-255TAC-HTP +CFレンズ(エリアサイズ/距離:mm)※測定視野範囲は、光学応答(エネルギー)90%に相当しています。※測定対象物の大きさは、上図の測定視野図より十分大きいことが必要です。※CFレンズ装着時は、測定対象物からの入光量が20~.30%減衰しますので、補正が必要となります。※微小点を測定する場合、測定対象物の大きさは上図の測定視野図の1.5倍程度を推奨します。■アンプ部の特長●コンパクトボディで視認性と操作性を両立7セグLED、大型デジタル表示により見やすい表示を実現。また、装置に組込んでも操作しやすいよう、大きく判りやすいボタンにしています。●簡単温度補正。2点ティ―チ機能新たに2店ティーチング機能を搭載。測定対象物の上下限値を設定することで、表示したい値に簡単に合わせ込むことができます。●豊富な測定モード・バンク機能 1~4の各バンクそれぞれに設定値を保存できます。・出力スケーリング機能 アナログ出力(4-20mA)の温度範囲を自由設定できます。・トリガー機能 トリガー(同期)入力による出力制御を設定できます。 [外部トリガー/ウェーブトリガー/MAX、MIN、P-P、SAMPLEホールド]●様々な取付場所に対応DINレール取付仕様により、装置や制御盤への設置が容易です。また、センサケーブルを脱着可能にしています。●ECOモード搭載本体表示を消して消費電流を抑えるECOモードを設定できます。●レーザマーカで設置が容易(オプション)小型ヘッドでは従来困難だった正確な位置決めが、オプションのレーザマーカユニットで簡単に。センサヘッドと同形状ですので、固定作業時にご活用いただけます。●防水対応保護ケース(オプション)IP65対応の保護ケースを使用いただくことでアンプ部の防水対応も可能です。■外形寸法■仕様品番低・中温(標準)モデルM8S-30TACPM8S-40TACPM8S-255TACP測定温度範囲-40~500℃測定エリアサイズφ30/500mm(22:1)φ40/500mm(15:1)φ255/500mm(2:1)光学系Siレンズ検出素子/波長サーモパイル/8~14μm応答時間150msec/90%100msec/90%測定精度-40℃~0℃:±3℃ 1℃~200℃:±2℃ 201~1000℃:読取値±1%再現性~200℃:±1.0℃ 201~:読取値±0.5%放射率補正0.1~1.2表示分解能1℃アナログ出力出力4-20mA分解能0.5℃精度±0.5% or ±1.0℃更新時間10msec許容負荷250Ωインピーダンス100Ω接点出力Photo MOS FET × 2(C接点 × 2)接点出力容量500mA/DC60V 以下インターフェースデジタル出力機能ティーチング機能:2点応答時間選択(ディレイ)機能:1(0.15秒)~200(約10秒) 出力スケーリング機能外部入力バンク機能:4バンク 同期入力トリガ機能 外部トリガ機能 ウェーブトリガ機能耐水性センサヘッド:IP69K アンプ:IP40耐震性DC12~24V±10%電源DC12~24V±10%消費電流500mA(最大負荷時)、150mA(Ecoモード時)使用周囲温度センサヘッド:0~100℃ アンプ:0~65℃使用周囲湿度35~85%(結露なきこと)保存温度0~70℃寸法センサヘッド:M12(φ14)×34mm アンプ:35×52×38.5mm質量センサヘッド:約100g(ケーブル3m含む) アンプ:約150g(ケーブル2m含む)材質センサヘッド:SUS アンプ:ABS センサケーブル:PVC 品 番 品 名 価 格 M8S-30TACP 小型ヘッド非接触放射温度センサー 81,400円 (税込) M8S-40TACP 小型ヘッド非接触放射温度センサー 81,400円 (税込) 品 番 品 名 価 格 M8S-255TACP 小型ヘッド非接触放射温度センサー 81,400円 (税込) 品番高温(耐熱ヘッド)モデルM8S-30TAC-HTPM8S-40TAC-HTPM8S-255TAC-HTP測定温度範囲0~1000℃測定エリアサイズφ30/500mm(22:1)φ40/500mm(15:1)φ255/500mm(2:1)光学系Siレンズ検出素子/波長サーモパイル/8~14μm応答時間150msec/90%測定精度0℃~200℃:±2℃ 201~1000℃:読取値±1%再現性~200℃:±1.0℃ 201~:読取値±0.5%放射率補正0.1~1.2表示分解能1℃アナログ出力出力4-20mA分解能0.5℃精度±0.5% or ±1.0℃更新時間10msec許容負荷250Ωインピーダンス100Ω接点出力Photo MOS FET × 2(C接点 × 2)接点出力容量500mA/DC60V 以下インターフェースデジタル出力機能ティーチング機能:2点応答時間選択(ディレイ)機能:1(0.15秒)~200(約10秒) 出力スケーリング機能外部入力バンク機能:4バンク 同期入力トリガ機能 外部トリガ機能 ウェーブトリガ機能耐水性センサヘッド:IP69K アンプ:IP40耐震性DC12~24V±10%電源DC12~24V±10%消費電流500mA(最大負荷時)、150mA(Ecoモード時)使用周囲温度センサヘッド:0~180℃ アンプ:0~65℃使用周囲湿度35~85%(結露なきこと)保存温度0~70℃寸法センサヘッド:M12(φ14)×34mm アンプ:35×52×38.5mm質量センサヘッド:約100g(ケーブル3m含む) アンプ:約150g(ケーブル2m含む)材質センサヘッド:SUS アンプ:ABS センサケーブル:シリコンゴム 品 番 品 名 価 格 M8S-30TAC-HTP 小型ヘッド非接触放射温度センサー 163,900円 (税込) M8S-40TAC-HTP 小型ヘッド非接触放射温度センサー 163,900円 (税込) 品 番 品 名 価 格 M8S-255TAC-HTP 小型ヘッド非接触放射温度センサー 163,900円 (税込) ■オプション CFレンズ品番 M8S-CF01Pエアパージ管品番 M8S-AP1P保護ケース(アンプ用)品番 M8S-JK1P取付金具(センサヘッド用)品番 M8S-FB12Pレーザマーカ品番 M8S-LDPP黒体テープ品番 M8B-250Pデジタルメーターリレー/品番 M8B-100P●主な特長・小型サイズ48mm角コンパクトボディ・4-20mA出力 ・接点出力2点品番品名M8S-CF01PCFレンズM8S-AP1Pエアパージ管M8S-JK1P保護ケース(アンプ用)M8S-FB12P取付金具(センサヘッド用)M8S-LDPPレーザマーカM8B-250P黒体テープM8B-100Pデジタルメーターリレー 品 番 品 名 価 格 M8S-CF01P CFレンズ 17,600円 (税込) 品 番 品 名 価 格 M8S-AP1P エアパージ管 15,400円 (税込) M8S-JK1P 保護ケース(アンプ用) 41,800円 (税込) 品 番 品 名 価 格 M8S-FB12P 取付金具(センサヘッド用) 990円 (税込) 品 番 品 名 価 格 M8S-LDPP レーザマーカ 19,800円 (税込) 品 番 品 名 価 格 M8B-250P 黒体テープ 5,500円 (税込) 品 番 品 名 価 格 M8B-100P デジタルメーターリレー 52,800円 (税込) レビューを見る(0件) 投稿する
