  • 超音波カッター
参考画像

超音波カッター

商品番号:M863F-3441SET2

販売価格:810,700円(税込)

数量:




最大出力300Wの強力超音波カッター。

自動機やロボット、プロッターなど機械本体とのON/OFF、非常停止、その他リセットなど、信号のやり取りが出来る超音波コントローラーです。


■特長
●最大振幅60ミクロン、出力300Wの強力超音波カッター
●自動機・ロボット・プロッターと雨再対応品
●過負荷リレー

■対象材料
●プリプレグ各種(ボロン・ケブラー・ポリエチレン繊維他)
●ゴム(加硫・未加硫・シート材・シール材・チューブ)・皮革(天然・合成)
●熱可塑性プラスチック(板材・シート材・フィルム材・積層材・床材)
●布生地・不織布・紙(特殊加工紙・コート紙)


■仕様

周波数調整自動追尾型
最大出力300W
出力調整無段連続可変式
電源AC200V 50/60Hz
消費電力500VA
外形寸法230W×330D×150H(mm)
重量5.5kg



■カッター刃

品番M863F-3110S
振動電子本体は、自動機に取付けやすいジェラルミン性の円筒型ケースです。用途に合わせてホーンを選択できるので、加工物の形状にぴったりの刃が設計できます。主に、上下方向への押し切り(ギロチン方式)、打ち抜き加工に適しています。
周波数20kHz
振動素子PZT電歪振動子
工具取付ねじM8
コード長さ4m(10mまで延長可能)
ケース材質アルミ合金
外形寸法φ16/φ46×168L(mm)
質量800g(コードを除く)
A30
B168
C30
D138
Eφ46
FM8

品番セット内容定価
M863F-3441SET1M863F-3441S+M863F-3110Sセット¥625,000-
※先端工具は付属していません。
品  番 品  名 価  格
M863F-3441SET1 超音波カッター Mail



品番M863F-8500RRS
刃物の振動振幅を従来機種に比べてupした大振幅型です。自動機、ロボット、プロッターに取り付けやすい42φ円筒型。シート、切り抜き加工はもちろん、ロボットに装着して立体計上部分の切断、切り抜き加工に適しています。
周波数22kHz
振動素子PZT電歪型振動子
工具取付ねじM6
ケース材質SUS303
外形寸法φ11/φ42×175L(mm)
質量560g
刃厚0.6mm(最小厚0.4mmから、加工内容にあった刃を製作します。)
A175
B37
C116
D22
Eφ42


品番セット内容定価
M863F-3441SET2M863F-3441S+M863F-8500RRSセット¥685,000-
品  番 品  名 価  格
M863F-3441SET2 超音波カッター 810,700円 (税込)

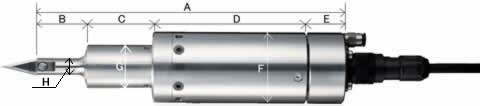

品番M863F-8541RRS
周波数40kHz
振動素子PZT電歪振動子
ケース材質SUS303
外形寸法φ10/φ26/φ42×175L(mm)
質量660g
刃厚0.6mm
A175
B27
C38
D88
E22
Fφ42
Gφ26
Hφ10


品番セット内容定価
M863F-3441SET3M863F-3441S+M863F-8500RRSセット¥725,000-
品  番 品  名 価  格
M863F-3441SET3 超音波カッター 843,150円 (税込)
