電源ケーブルを接続するだけで、365日連続運転可能
■特長
●M843AS-3200-37CKシリーズは、メーカー従来品と比較し、最大風量と最大静圧はほぼ同等でヒータ容量はそのままで、本体サイズがスリムになりました。
インバータ搭載により20Hzの小風量から1Hz刻みで風量が調節でき、省エネです。
●1℃刻みの温度調節、1Hz刻みの風量調節、1分刻みのタイマ設定できる操作パネルを搭載。
細やかな設定により省エネ! 外部センサを使用することで間欠運転モードが使用可能。
●M843AS-3200-37CKシリーズの吸入口フィルタには、対象粒子径3μm以上の粉塵を約93%除去できる高性能CRフィルタを搭載しており、黄砂(4μm)や花粉(30μm)もしっかり捕集(社内テストによる)
●オプションにて、外部運転機能
※、異常出力機能
※外部センサ機能
※が利用可能
※外部運転用コネクタ付ケーブル·外部運転用コネクタ付ケーブル遠隔運転スイッチ・専用外部センサ
●インバーター搭載
20～60Hz調整可能
●ターボファン搭載
金属製ファンで丈夫
●高性能フィルター搭載
3μm以上を約93%
●上向き吐出アタッチメント（オプション）を使用し、90°真上に配管を伸ばし、糖衣機や乾燥炉へ配管した例です。
下図は各種新型配管を組み合わせた配管イメージになります。
※糖衣機や乾燥炉は取り扱っておりません。
■送風機内蔵構造によるメリット
送風機を本体に内蔵したシンプル構造により、衛生面に優れ、省スペースになりました。
そのため、装置への組込みや 設置、取扱いが容易です。
研究設備や食品·医薬品の製造現場など、高い安全性と清潔性が求められる環境に最適です。
①安全面
本体には、各所に温度センサを設けています。異常時は、異常内容が表示され、運転が停止します。
そのため、24時間365日連続運転いただくことができます。
②衛生面
凹凸が少なくシンプルにしたことで、日々の清掃が容易で、衛生的です。本体は密閉性が高く、騒音値も低減されています。
本体には放熱用の開口部がなく、フィルタを通した外気を取込む構造により、本体から吐出される熱風はクリーンです。
※フィルタは、対象粒子径3μm以上の粉塵を約93%除去でき、黄砂(4μm)や花粉(30μm)もしっかり捕集し、洗浄再生が可能です。

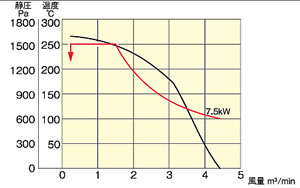

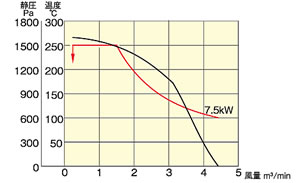

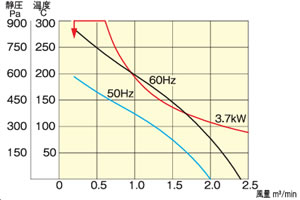

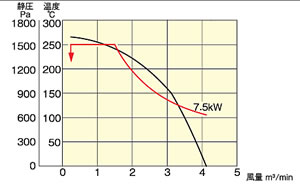

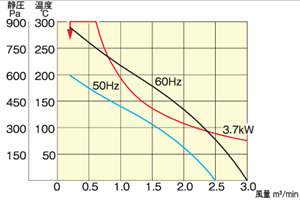

■性能曲線
吸入温度は20℃時における吐出側性能です。
●黒曲線は静圧曲線です（ただし、ヒータ電源OFFの時）。
●赤曲線はヒータ電源100%入力時の吐出熱風温度です。
温度調節の使い分けにより、この曲線以下の温度が 自由に調節できます。
●赤矢印は使用限界を示します。 これ以上の温度、これ以下の風量では使用できません。

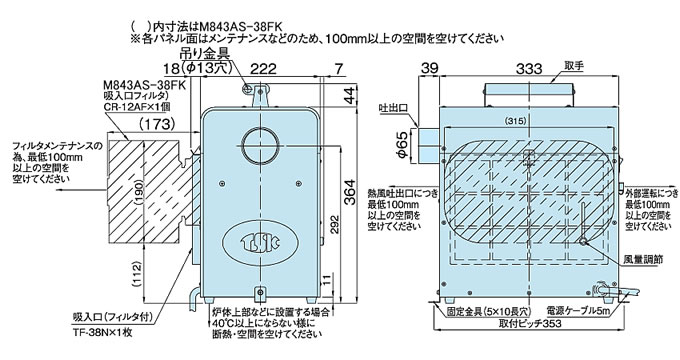

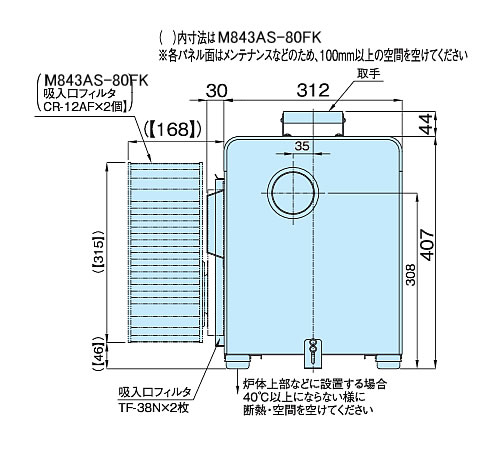

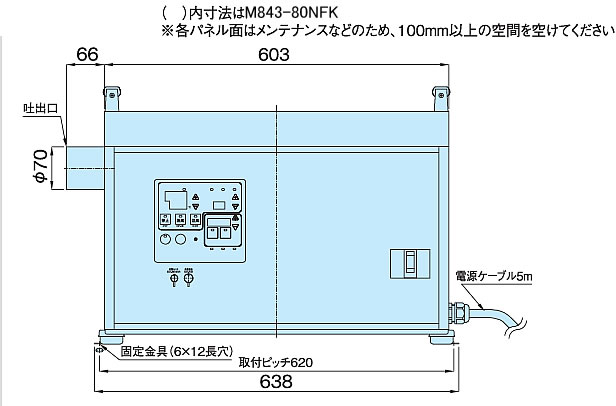

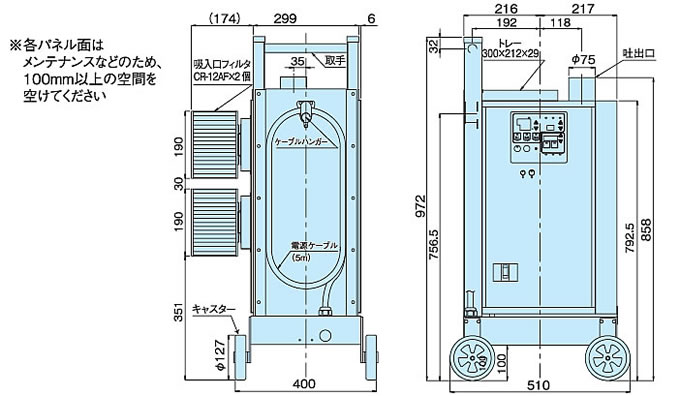

■外形図
■共通仕様
| 基本仕様 |
定格・連続 |
連続 |
| 絶縁 |
E種 |
| 電源（50/60Hz） |
三相200V |
| 周囲温度 |
0℃～＋40℃ |
| 周囲湿度 |
85％RH以下（非結露） |
| 吸入気体温度 |
0℃～＋40℃ |
| 環境 |
クリーンルーム クラス10000相当（工場出荷時） |
| 温度・熱風性能 |
自動温度調節範囲 |
常温～250℃（性能曲線参照） |
| 連続使用熱風温度 |
吐出口センサ位置での測定 |
| 熱風吐出口の口径 |
φ75mm（SUSパイプ） |
| 送風性能 |
風量調節方式 |
スライドシャッタ、インバータ |
| 風量調節範囲 |
3.9m3/min（60Hz） |
| 最高静圧 |
1590Pa（60Hz） |
電動機の容量
（定格電流） |
130W（0.61A） |
| 騒音（最大）※
|
42～66dB |
| 省エネ・機能 |
省エネ |
放熱ロスを抑える構造、間欠運転モード |
| 吸入口フィルタ |
標準装備 |
| 設置・安全 |
据え付け |
風雨にさらされない場所（屋内仕様）、水平状態 |
| 耐振性試験 |
振動周波数33Hz、振動加速度1G、XY・Z方向各30分、
共振周波数20～38Hz（1サイクル1分）にて異常なし |
| その他 |
各種記載数値 |
実測による保証値 |
| 付属品 |
全品エア漏れ防止用ガラステープ（その他は下段を参照。） |
| 最大消費電力 |
ヒータ容量＋送風機容量（kW） |
| 保守部品 |
スペアフィルタ型式 |
CR-100F |
※騒音値測定方式：一般事務所において、マルチドライヤより1.5m離れた位置で４か所測定の平均値を記入しました。
■仕様
| 品番 |
ヒータ容量
(電流) |
電源ケーブルの
種類×サイズ×長 |
本体
概算質量 |
| M843AS-3200-37CK |
3.7KW (10.7A) |
4心×2mm2×5m |
27kg±5% |
| M843AS-3200-50CK |
5KW (14.4A) |
27kg±5% |
| M843AS-3200-75CK |
7.5KW (21.6A) |
4心×3.5mm2×5m |
27kg±5% |
