1回の充電(フル充電)で約35回昇降できます。
手動油圧式ハンドリフターの足踏作業がバッテリーの力により軽減、簡単なレバー操作により、上下昇降でき作業効率が大巾に改善できます。
積載荷重：200～800kg
1回の充電(フル充電)で約35回昇降できます。
手動油圧式ハンドリフターの足踏作業がバッテリーの力により軽減、簡単なレバー操作により、上下昇降でき作業効率が大巾に改善できます。
積載荷重：200～800kg
■主な特長
●油圧シリンダー
●ブレーキ付自在キャスター(ダブルストッパー)
●ジャバラ式フルカバー(末尾がJの機種のみ)
●過負荷防止装置
●PCフローコントロール(積載荷重が変化しても、下降スピードを一定に保ちます。)
●自動充電器搭載でいつでもどこでも充電OK(AC100V)
●高周波充電によりトランスをコンパクトにすることで、充電器の軽量化を実現
●長寿命バッテリー(EB35使用)
●バッテリー残量計付
●使用油：タービン油
■タイプ
| M82LD-400M |
M82LD-250W |
M82LD-400LJ |
|
 |
 |
■ユニット内部
 |
①スイッチレバー |
| ②油圧ユニット |
| ③バッテリー |
| ④自動充電器 |
| ⑤バッテリー残量計 |

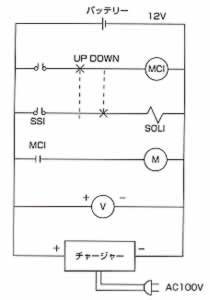

| 電気回路図 |
油圧回路図 |
 |
 |
■充電の方法(バッテリー油圧式のみ)
●バッテリー残量計
①残量計はバッテリーを消費すると指針が左に振れ、おおまかなバッテリー残量を指します。
②バッテリー残量計は最大容量荷重を積載し、上昇する時の指針の位置がもっとも正しいバッテリー残量を指します。
③レッドゾーンに指針が振れるようになりましたら、直ちに運転を止め充電して下さい。
●バッテリー容量
バッテリーは深く充電するほど寿命は短くなります。75%放電深さで寿命サイクル数は約500サイクルです。新品は容量の100%放電できますが、古くなるに従い放電量は少なくなります。
また温度にも大きく影響を受けます。30℃で100%、0℃で80%、-15℃で60%と大巾に低下し寿命も短くなります。バッテリーの保守・管理には注意してください。
●充電方法
①ユニットを開け、充電コード(2m)を引き出してAC100Ｖのコンセントに差し込み、充電器の電源ランプと充電中ランプと充電を開始します。充電時間は0～10時間です。放電状態や温度・バッテリーの古さなどで充電時間は変わります。
②充電中ランプが消えると充電は完了です。充電器のスイッチを切った後コードを収納してください。
充電中ランプは充電終了間近になると点滅することがあります。
■寸法図
 |
①スイッチレバー |
| ②ボルトメーター |
| ③油圧ユニット |
| ④充電機 |
| ⑤バッテリー |
| ⑥ブレーキ付自在車 |
| ⑦固定車 |
| ⑧油圧シリンダー |
■仕様（単位：mm）
| 品番 |
タ
イ
プ |
積載
荷重
(kg) |
テーブル寸法 |
ストローク |
テーブル高さ |
全長 |
車輪 |
上昇時間
(秒) |
下降時間
(秒) |
自重
(kg) |
| W×L |
ST |
H～H1 |
LL |
無
負
荷 |
全
負
荷 |
無
負
荷 |
全
負
荷 |
| M82LD-200W3 |
ス
タ
ン
ダ
ー
ド |
200 |
600×900 |
1900 |
560～2460 |
1200 |
φ200
ウレタン |
15 |
22 |
20 |
11 |
256 |
| M82LD-250W |
250 |
600×900 |
1220 |
405～1625 |
1215 |
φ150
ウレタン |
7 |
16 |
15 |
9 |
140 |
| M82LD-350W |
350 |
600×900 |
1250 |
475～1725 |
1215 |
φ200
ウレタン |
21 |
30 |
20 |
11 |
210 |
| M82LD-400M |
400 |
600×900 |
600 |
325～925 |
1215 |
φ150
ゴム |
5 |
8 |
11 |
6 |
120 |
| M82LD-400L |
600×1200 |
870 |
325～1195 |
1515 |
7 |
16 |
15 |
9 |
138 |
| M82LD-700 |
700 |
600×900 |
600 |
325～925 |
1215 |
φ150
ウレタン |
7 |
16 |
15 |
9 |
125 |
| M82LD-800M |
800 |
600×900 |
600 |
400～1000 |
1215 |
φ200
ウレタン |
14 |
20 |
14 |
8 |
170 |
| M82LD-800L |
600×1200 |
840 |
400～1240 |
1515 |
21 |
30 |
20 |
11 |
205 |
| M82LD-250WJ |
ジ
ャ
バ
ラ |
250 |
600×1050 |
1220 |
405～1625 |
1370 |
φ150
ウレタン |
7 |
16 |
15 |
9 |
160 |
| M82LD-350WJ |
350 |
600×1050 |
1250 |
475～1725 |
1365 |
φ200
ウレタン |
21 |
30 |
20 |
11 |
225 |
| M82LD-400MJ |
400 |
600×1050 |
600 |
325～925 |
1370 |
φ150
ゴム |
5 |
8 |
11 |
6 |
140 |
| M82LD-400LJ |
600×1350 |
860 |
335～1195 |
1670 |
7 |
16 |
15 |
9 |
160 |
| M82LD-700J |
700 |
600×1050 |
600 |
325～925 |
1370 |
φ150
ウレタン |
7 |
16 |
15 |
9 |
145 |
| M82LD-800MJ |
800 |
600×1050 |
590 |
410～1000 |
1365 |
φ200
ウレタン |
14 |
20 |
14 |
8 |
185 |
| M82LD-800LJ |
600×1350 |
820 |
420～1240 |
1665 |
21 |
30 |
20 |
11 |
220 |
バッテリー：12V35Ah、充電器：入力AC100V/出力DC12V.7A
上昇、下降スピード(秒)は、バッテリー充電状態で異なります。
