  • フック型チェーンブロック
参考画像

フック型チェーンブロック

商品番号：M73F005-H25Z

販売価格：28,600円（税込）

数量：



●フック型チェーンブロック
●信頼の世界初認定V級チェーン使用

■特長

●ボディをしっかりガードする静電粉体塗装

●衝撃に強いギヤケース・本体フレーム

●高い機械効率を維持するノックピン

●高精度なギヤと軸受け構造

●異物の侵入をシャットアウトするチェーンガイド

●強力なロードチェーンは最小破断応力1000N/mm2

●信頼性の高いメカニカルブレーキ

●フェイルセーフに徹した二重つめ構造

●二重カバーで雨水、塵埃を防御

●安全性と作業性を追求した上下フックと外れ止め金具

●巻下げの限界を知らせるチェーン止め金具


■仕様

※（　）内自重は参考重量です。

※フック間最小距離は表記寸法以下となります。


品番M73F005-H25ZM73F010-H25ZM73F016-H25ZM73F020-H30ZM73F025-H30Z
定格荷重（t）0.511.622.5
試験荷重（t）0.751.52.433.75
標準揚程（m）2.52.52.533
フック間最小距離
（mm）		277303338379416
昇降移動距離
手鎖1m（mm）		3520171311
巻上平均手動力
N（kg）		216（22）250（25.5）333（34）324（33）324（33）
ロード
チェーン		線経×ピッチ
（mm）		5X156.3X197.1X218X249X27
掛数11111
等級VVVVV
手鎖
線経×ピッチ
（mm）		5X23.65X23.65X23.65X23.65X23.6
自重（kg）911.414.72125.4

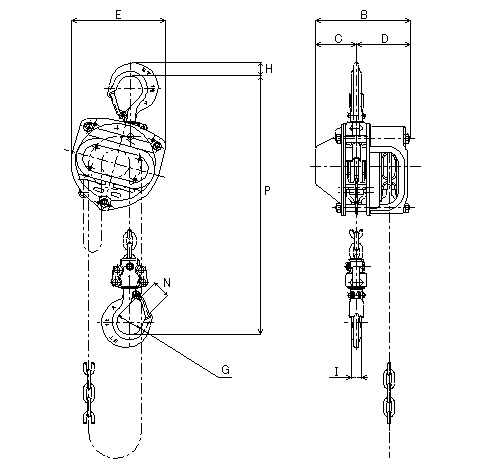

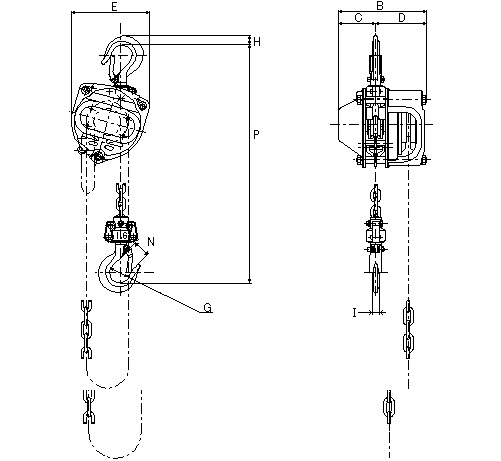

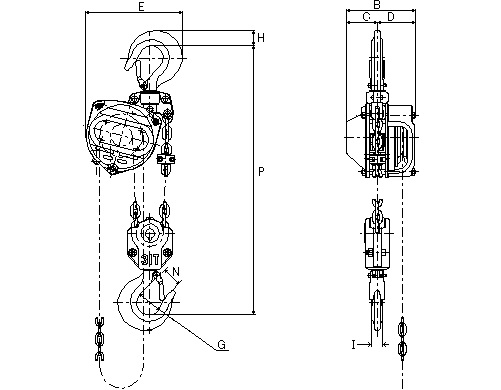

寸法図M73F005-H25Z～M73F010-H25ZM73F016-H25Z～M73F025-H30Z
品　　番 品　　名 価　　格 　
M73F005-H25Z フック型チェーンブロック 28,600円 (税込)
M73F010-H25Z フック型チェーンブロック 33,330円 (税込)
M73F016-H25Z フック型チェーンブロック 42,900円 (税込)
M73F020-H30Z フック型チェーンブロック 50,050円 (税込)
M73F025-H30Z フック型チェーンブロック 59,400円 (税込)


品番M73F031-H30ZM73F050-H30ZM73F075-H35ZM73F100-H35ZM73F160-H35Z
定格荷重（t）3.157.51016
試験荷重（t）4.657.59.512.520
標準揚程（m）333.53.53.5
フック間最小距離
（mm）		516613760789985
昇降移動距離
手鎖1m（mm）		8.55.53.72.81.8
巻上平均手動力
N（kg）		343（35）343（35）368（37.5）368（37.5）392（40）
ロード
チェーン		線経×ピッチ
（mm）		7.1X219X279X279X279X27
掛数22346
等級VVVVV
手鎖
線経×ピッチ
（mm）		5X23.65X23.65X23.65X23.65X23.6
自重（kg）2439.57082148

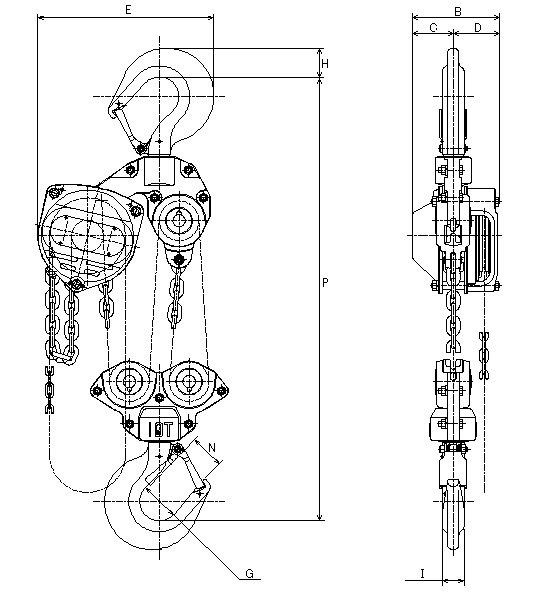

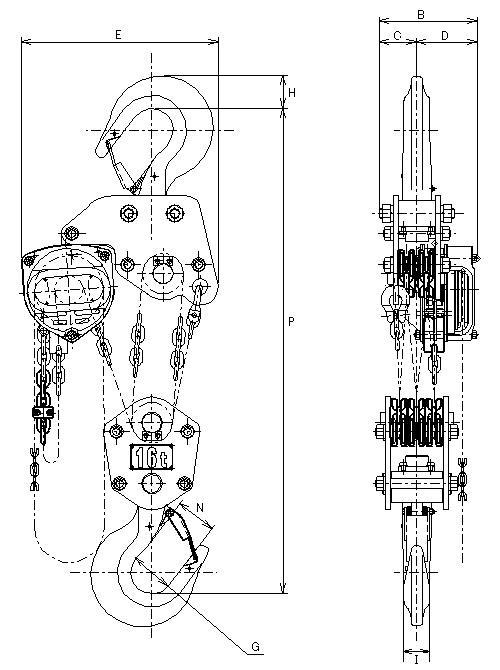

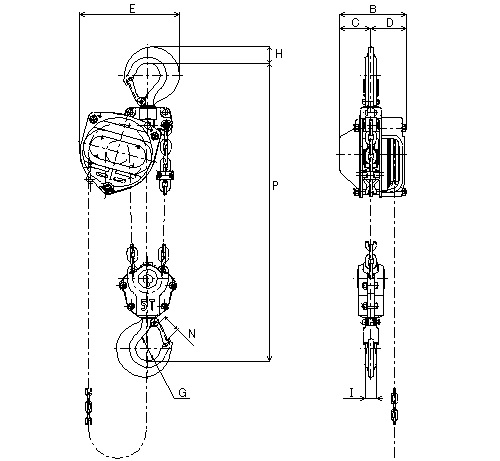

寸法図M73F031-H30ZM73F050-H30ZM73F075-H35Z～M73F100-H35ZM73F160-H35Z
品　　番 品　　名 価　　格 　
M73F031-H30Z フック型チェーンブロック 66,990円 (税込)
M73F050-H30Z フック型チェーンブロック 97,130円 (税込)
M73F075-H35Z フック型チェーンブロック 137,610円 (税込)
M73F100-H35Z フック型チェーンブロック 194,480円 (税込)
M73F160-H35Z フック型チェーンブロック Mail


品番M73F200-H35ZM73F320-H35ZM73F400-H35ZM73F500-H35Z
定格荷重（t）20324050
試験荷重（t）25405062.5
標準揚程（m）3.53.53.53.5
フック間
最小距離
（mm）		1120129014501520
巻上平均
手動力
N（kg）		353×2（36×2）480（49）461（47）490（50）
ロード
チェーン		線経Xピッチ
（mm）		9X279X279X279X27
掛数8101416
等級VVVV
手鎖
線経×ピッチ
（mm）		5X23.65X23.65X23.65X23.6
自重（kg）（210）（295）（465）（550）

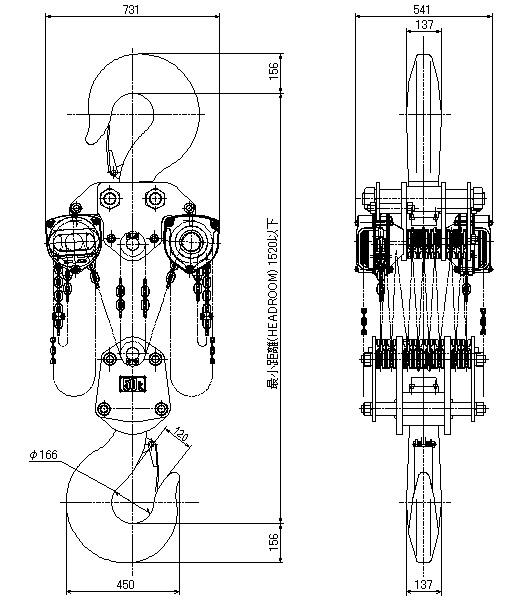

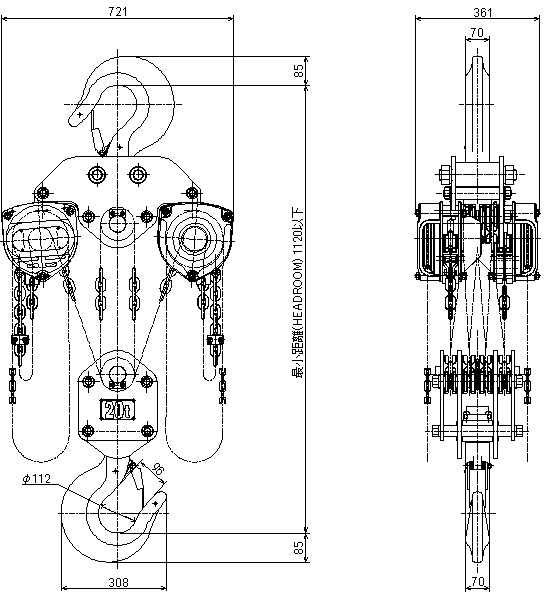

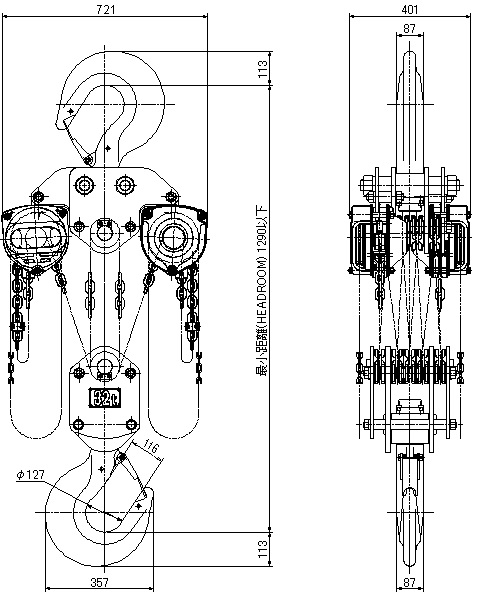

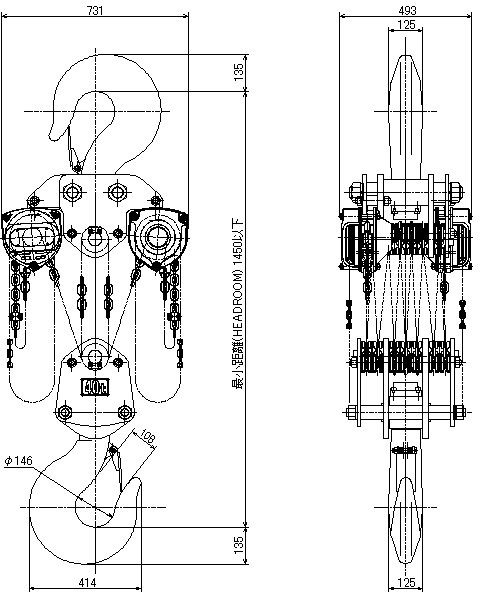

寸法図M73F200-H35ZM73F320-H35ZM73F400-H35ZM73F500-H35Z
品　　番 品　　名 価　　格 　
M73F200-H35Z フック型チェーンブロック Mail
M73F320-H35Z フック型チェーンブロック Mail
M73F400-H35Z フック型チェーンブロック Mail
M73F500-H35Z フック型チェーンブロック Mail
