高温用超小型貼付けタイプ風速風温分離型プローブは、白金（Pt）線をφ0.8mm×2mmの極細ガラス基材に巻きつけた、水平無指向性の風速センサです。

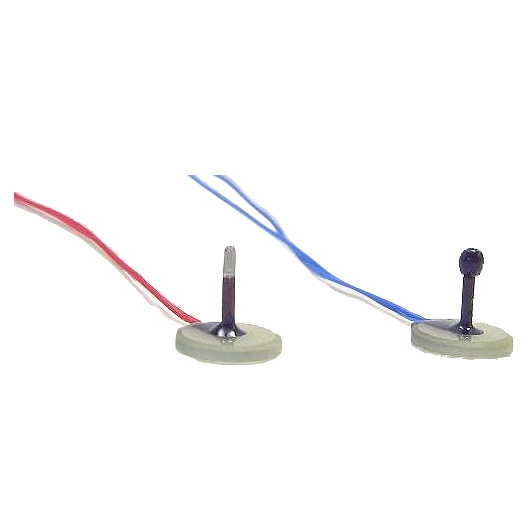

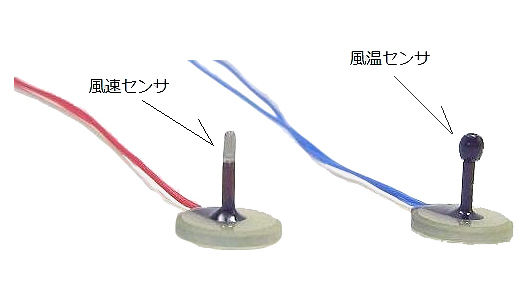

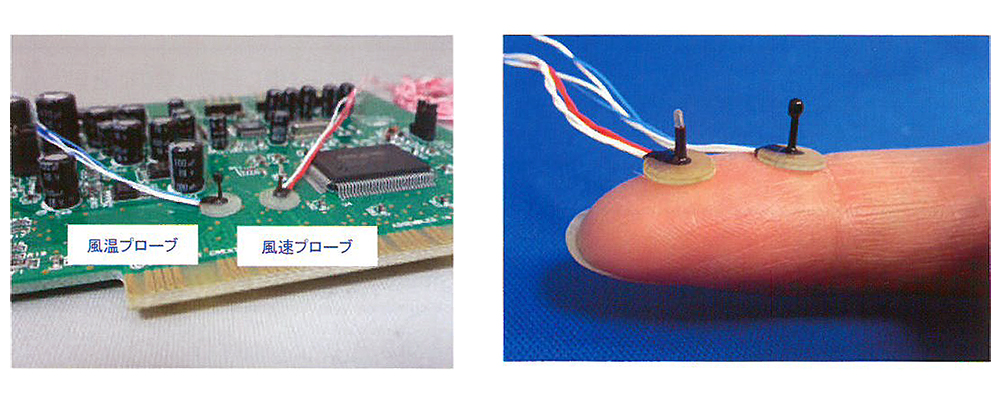

M709HT-WT***シリーズは、貼付型の風速センサと風温センサ（風温計測、温度補償用）をペアで使用します。

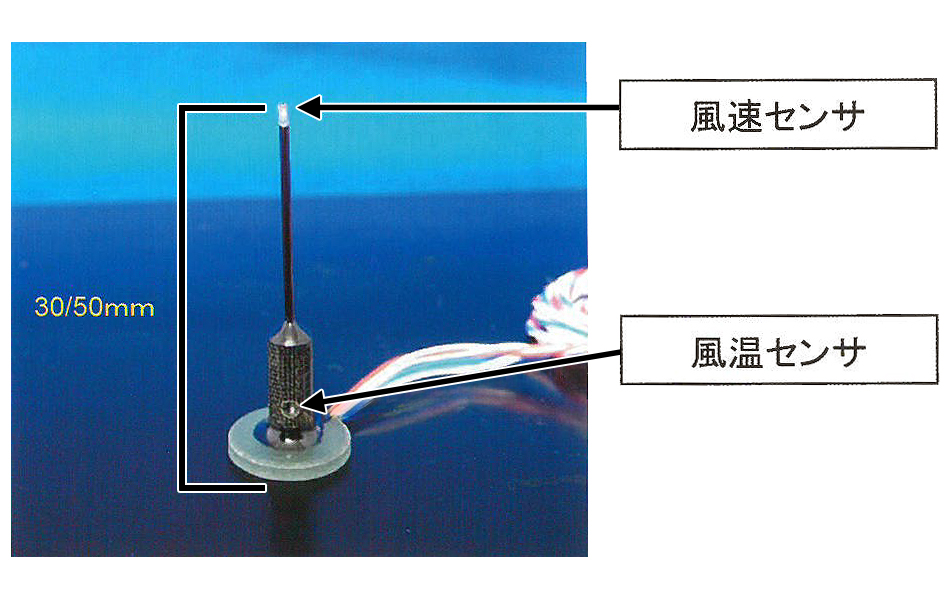

M709HT-ST***シリーズは、φ0.8mm×2mmの風速センサ下部の同軸上に風温センサを配置しておりますので、設置スペースを縮小できます。
※センサ単体ではご使用になれません。
■特長

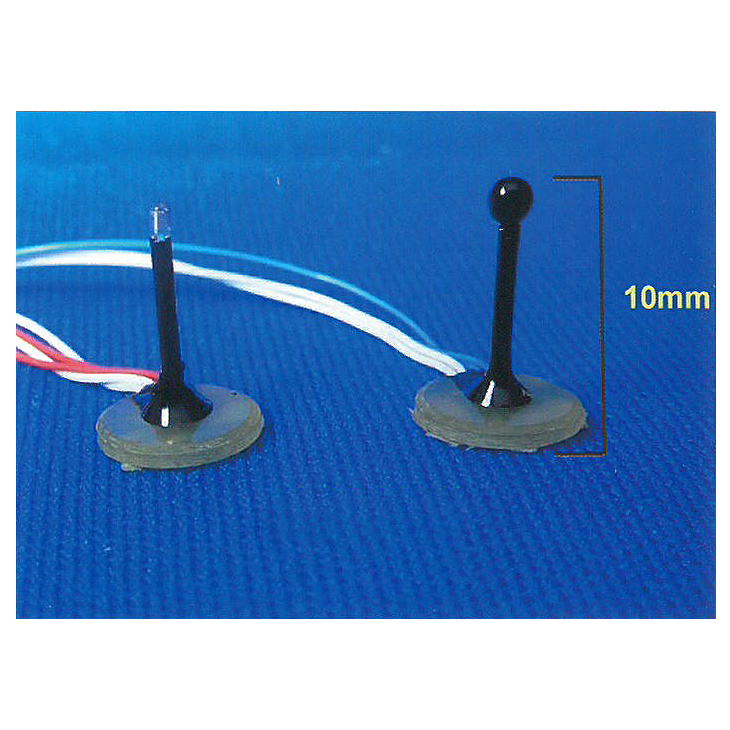

●M709HT-WT05T/WT10Tは高さ5mmと10mm、測定部はφ0.8mmの超極細タイプ、M709HT-ST30T/ST50Tは一体型の貼付型風速風温プローブです。
●両面テープ等により台座部を測定ポイントに貼り付けて使用できます。取付治具や測定対象物の加工は必要ありません。
●無指向性のプローブで専用治具は必要ありません。
●標準ケーブル長は3.5m（耐熱260℃センサケーブル1m + プローブケーブル2.5m）です。
●風速範囲は0.2～30m/s、風温範囲は0～120℃と広範囲で測定できます。
●50℃以上の高温に対応したことにより、機器が稼動して熱がこもった環境下での風速分布測定が実現。熱設計や各種シミュレーション結果の高精度な検証にお役に立てます。
●風速計本体（アンプ）と組み合わせてご使用いただけます。
■用途
電子機器内や家電製品内部の多点風速分布測定、自動車のエンジンルーム内やラジエータ周辺の多点風速分布測定に最適です。
■タイプ
| M709HT-WT05T |
M709HT-WT10T |
|
 |
| M709HT-ST30T |
 |

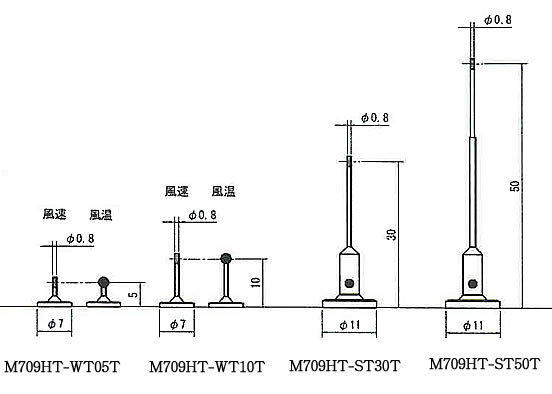

■寸法図
| 品番 |
タイプ |
サイズ |
ケーブル長 |
| 測定部 |
高さ |
台座 |
| M709HT-WT05T |
分離型 |
φ0.8mm |
5mm |
φ7mm |
3.5m
8芯耐熱ケーブル（耐熱260℃）1m
+
プローブケーブル（耐熱80℃）2.5m |
| M709HT-WT10T |
φ0.8mm |
10mm |
φ7mm |
| M709HT-ST30T |
一体型 |
φ0.8mm |
30mm |
φ11mm |
| M709HT-ST50T |
φ0.8mm |
50mm |
φ11mm |
※センサ単体ではご使用になれません。
■オプション
＜風速計本体＞

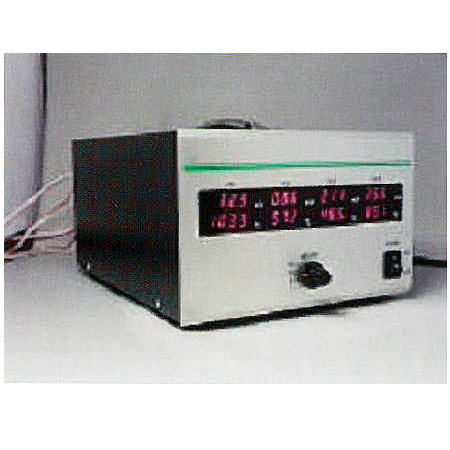

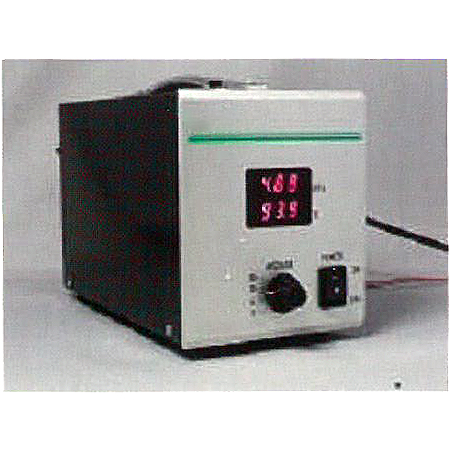

●M709HT-TY01DATは1ch、M709HT-TY01DATは最大4chまでの風速と風温を同時に測定・表示します。また本体背面端子よりリニアなアナログ電圧を出力します。

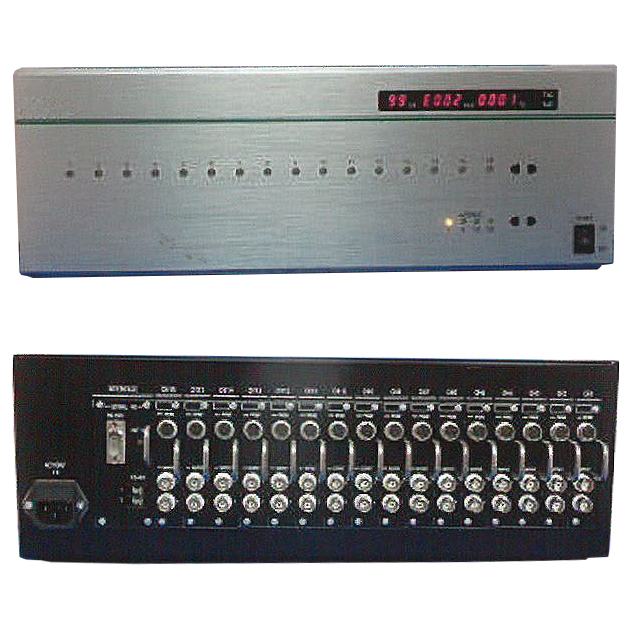

●M709HT-TY16DATは、出力ユニット1台につき、風速・風温それぞれ16チャンネルまでの多点計測が可能なシステムです。
出力ユニットのリアパネル側から、入出力ボードを必要なチャンネル数だけスロットインして使用いただけます。ご予算・仕様に応じてチャンネル数を選択でき、後からの増設も簡単です。
出力ユニットは16台までのシリアル接続が可能で、最大256チャンネルの多点計測が可能です。
●風速範囲は0.2～30m/s、風温範囲は0～120℃と広範囲で測定できます。
●表示は赤色LEDで見やすく、また軽量のため持ち運びに便利です。
●モニタ用ソフトウェアを用いて、測定データを手軽にパソコンに取り込んでいただけます。
●風速風温センサと各チャンネルの入出力ボードは１対１で校正されるため、それぞれの互換性はありません。
【注意】
※風速計本体単体ではご使用になれません。
※気流温度が120℃を超える温風、熱風は測定できません。
※風速風温センサと各チャンネルの入出力ボードは１対１で校正されるため、それぞれの互換性はありません。
※修理・再校正の際は、メーカーの本社工場で確認します。一度シロ産業まで本体と風速風温センサを送付してください。（弊社で直接購入された場合のみ）
■タイプ
| M709HT-TY01DAT |
M709HT-TY04DAT |
M709HT-TY16DAT |
 |
 |
 |
■仕様
| 品番 |
M709HT-TY01DAT |
M709HT-TY04DAT |
M709HT-TY16DAT |
| 測定対象 |
常圧の清浄空気 |
| 測定項目 |
風速及び風温 |
| 計測チャンネル数 |
1チャンネル
（風速・風温各1点） |
4チャンネル
（風速・風温各4点） |
16チャンネル
（風速・風温各16点） |
| 測定範囲 |
風速 |
0.2m/s～30m/s |
| 風温 |
0℃～120℃ |
| 表示分解能 |
風速 |
0.01m/s（0m/s～9.99m/s）および
0.1m/s（10.0m/s～30.0m/s） |
| 風温 |
0.1℃（0℃～120℃） |
| 測定精度 |
風速 |
指示値の±5％±0.2m/s（0℃～120℃以内温度補償含む） |
| 風温 |
指示値の±1℃ |
アナログ
出力信号 |
風速 |
0m/s～30m/sでDC0V～10V（出カインピーダンス100Q) |
| 風温 |
0℃-120℃でDC0V～10V（出カインピーダンス100Q) |
| インターフェース |
RS232C |
| 平均化回数設定 |
1回，5回，10回，20回選択スイッチにより選択
（測定周期は0.2秒表示更新周期は1秒）
（例）平均化回数を5回に設定＝0.2秒×5回＝1秒間の平均値が出カ・表示 |
| 供給電源 |
AC100V（±10%)、50/60Hz |
| 動作環境 |
温度：5℃～35℃、
湿度：35%～90％（但し結露しないこと） |
本体サイズ
（W×L×H） |
100×190×120(H)mm |
190×240×120mm |
430×240×149mm |

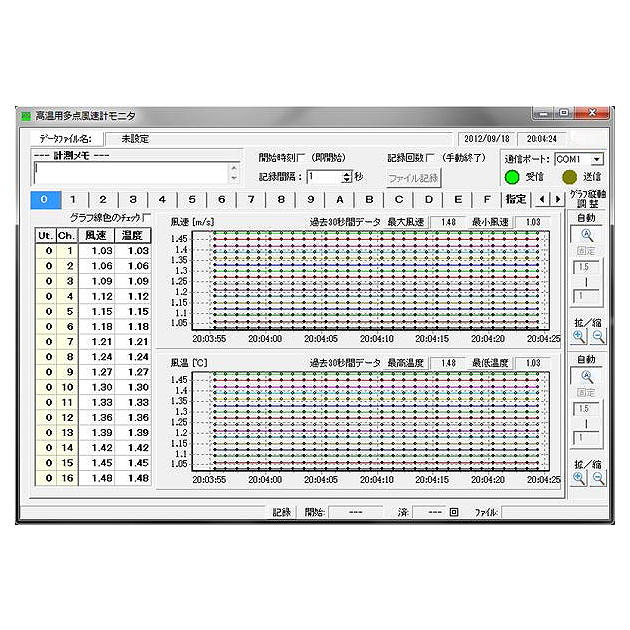

【モニタ用ソフトウェア】
●M709HT-TYシリーズの計測設定、および風速・風温をそれぞれ256チャンネルまでモニタリング可能です。
●リアルタイムの計測データを表示します。また計測データのグラフ表示も可能です。
●風速センサ断線時や計測範囲をオーバーした時などの警告表示機能を備えております。
●測定データは、指定した記録間隔でテキストファイル（csv形式）に保存可能です。
| 品番 |
品名 |
対応OS |
| M709HT-TY16DAT-SW |
多点計測システムモニタ用ソフトウェア |
Windows |
