同軸光照明USB拡大鏡／品番 M511S611CSLTS
反射が起こりやすい対象物の観察に最適、同軸照明タイプのUSBマイクロスコープ
■特長
光沢のある金属、シリコンウェハー、銀色にメッキされたシール等の観察に適しています。
光学6倍比ズームレンズ搭載でトータル倍率70倍～390倍
調光機能付き同軸照明
●鏡面に近い反射率の高い平面
（研磨した金属、メッキ、シリコンウェハー、溶接の溶け込み量の観察等）の観察に最適
同軸照明タイプ
※同軸照明に向かない対象物についてはこちらから
※リング照明タイプもございます。
●2点間距離の測定ができる簡易計測ソフトが標準装備
●計測・画像連結・黒鉛球状化率計測ソフトなど豊富なソフトウェアを取り揃え
●お客様のご希望に合わせ、ソフトウェア開発も可能

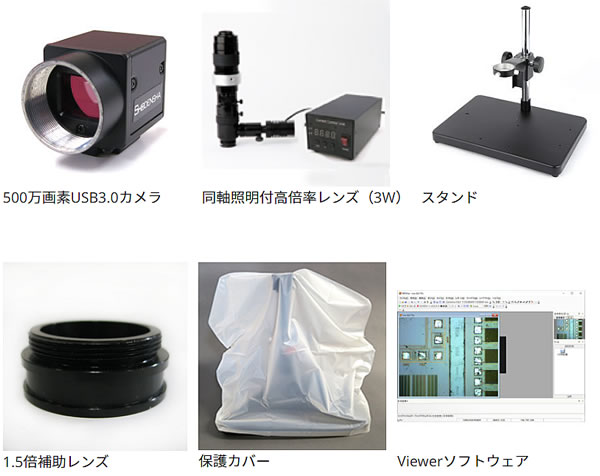

■全て標準装備
■超高倍率同軸光照明USB拡大鏡／品番 M511SH611CSUS
1000倍越えのマイクロスコープが50万円台！USB3.0接続
トータル倍率180倍～1260倍
※対物レンズを変更し、
倍率を下げて使用することもできます。
オプション対物レンズはこちらから
・調光機能付き同軸照明（3Wタイプ）

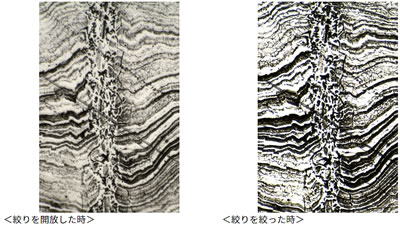

■照明の絞り機能追加
対象物によりエッジを強調することができます。
■1000倍越えで驚きのロングレンジ
ロングレンジタイプロングレンジタイプ
作動距離：35mm

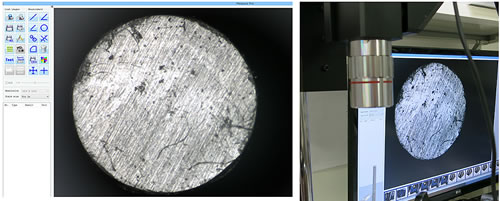

同軸照明とリング照明の見え方の違い
観察画像＜ファイバーの端面＞

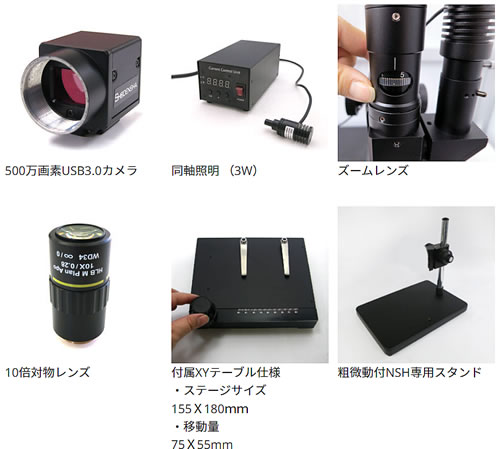

■全て標準装備
■同軸照明の特長
同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れてレンズ方向から垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェアなど光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。
拡散反射物の観察にはリング照明が適しています。

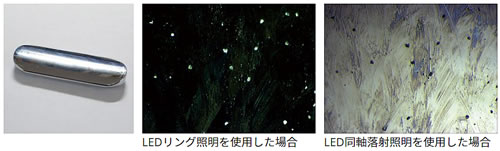

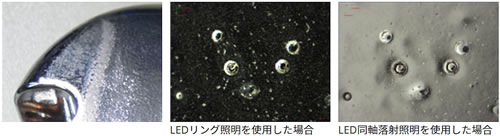

■研磨された金属表面を観察しました。

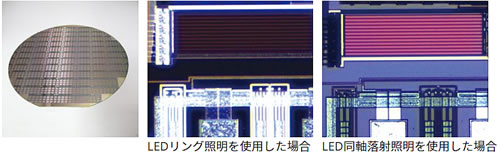

■シリコンウェハーを観察しました。
■基板の金メッキ部品を観察しました。

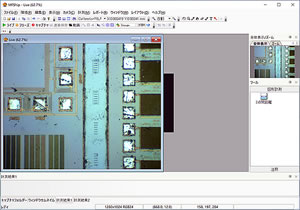

■標準装備ソフトのご紹介

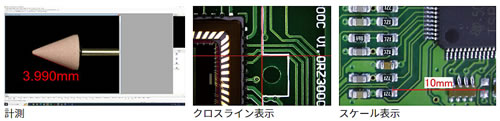

標準装備の簡易計測ソフトの機能
静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合はオプション計測ソフトをお求めください。
＊校正用ガラススケールはオプションです。
■仕様
| 品番 |
M511S611CSLTS |
M511SH611CSUS |
| トータル倍率※1 |
70倍-390倍 |
180倍-1260倍 |
| 作動距離※2 |
52mm |
35mm |
| 視野範囲 |
5.2mm x 3.9mm（70倍時） |
1.8mm x 1.5mm（180倍時） |
| 0.8mm x 0.6mm（390倍時） |
0.25mm x 0.21mm（1260倍時） |
| 撮像素子 |
1/2.5”CMOS |
1/2”CMOS |
| シャッター方式 |
- |
グローバルシャッター |
| 画素数 |
500万画素 |
500万画素 |
| ピクセルサイズ |
2.2μmx2.2μm |
2.5μmx2.5μm |
| 代表的な解像度※3 |
フル解像度2592×1944（18fps） |
2600×2160（59.8fps） |
※1 倍率は17インチモニタ換算の計算値
※2 倍率に関わらずほぼ一定です
※3 実際のフレームレートはパソコンの性能、設定環境により異なります
■動作環境
| 対応OS |
Windows 10、11 |
| CPU |
Intel core i5以上 |
| メモリ |
8GB以上 |
■オプション 対物レンズ
| M511MPA-2S |
M511MPA-5S |
 |
 |
| 品番 |
品名 |
倍率 |
| M511MPA-2S |
オプション２倍対物レンズ |
40倍～250倍 |
| M511MPA-5S |
オプション5倍対物レンズ |
90倍～630倍 |
