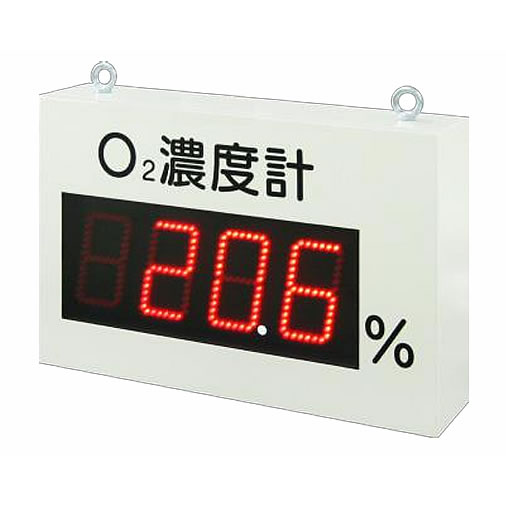

各種計測値を表示する表示板。
センサーなどからのアナログ信号をデジタル変換して表示するため、簡易的な構成でご活用頂けます。
温度、大気、流量、重量などの表示はもちろんのこと0-5Vや4-20mAなどのアナログ信号、パルス信号に対応しております。
■導入メリット
温度、風力、発電、騒音、水位など各種計測値の見える化を実現します。
各種アナログ信号に対応しているため、計測機器と接続するだけに、設定不要で設置頂けます。
■機能・特徴
LEDサイズは屋内用として小型、中型、大型の3種類をご用意し屋外用として大型をご用意しております。
4-20mA、1-5V、0-1V他各種計測機器からのアナログ出力に対応しております。
タイトル文字も変更できるため、様々な計測表示としてご使用頂けます。
信号の種類、スケーリング範囲、表示更新周期をご指定頂き、当社にて調整して出荷いたします。

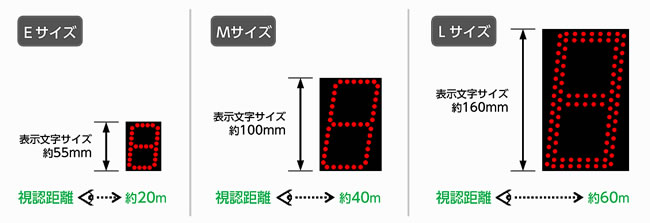

■表示文字サイズ

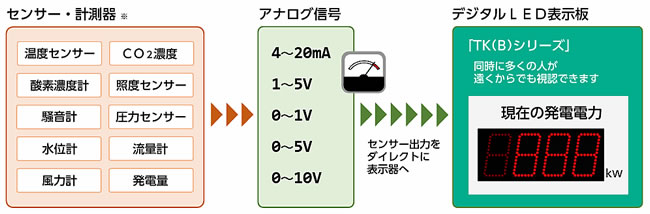

■構成例

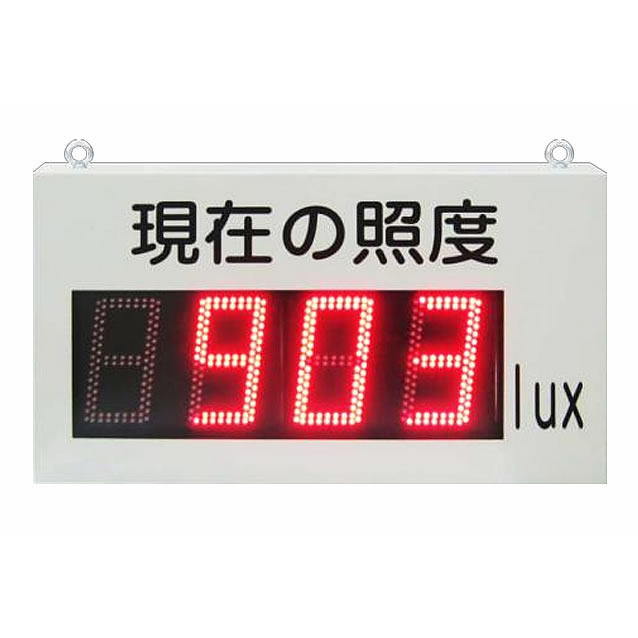

■使用イメージ
■タイプ
| M507KB-4EN |
M507KB-4MN |
|
 |
| M507KB-4LN |
 |
■仕様
| 品番 |
M507KB-4EN |
M507KB-4MN |
M507KB-4LN |
M507KB-4LON |
| 設置環境 |
屋内 |
屋内・屋外 |
| 表示文字寸法 |
(H)55×(W)35 |
(H)100×(W)52 |
(H)160×(W)80 |
| 可視距離 |
約20m |
約40m |
約60m |
| 表示桁 |
4桁 |
| 表示範囲 |
-999～9999、-99.9～999.9、-9.99～99.99、0.000～9.999
(いずれかの範囲内で表示の最小値と最大値を設定可能、
小数点はカッティングシート貼付) |
| 表示色 |
赤色 |
高輝度赤色 |
外形寸法(mm)
(W)×(H)×(D)
（突起物含まず） |
300×200×110 |
450×300×100 |
700×400×100 |
800×400×150 |
| 材質・仕上げ |
鋼板・塗装（5Y 8.5/0.5） |
処理鋼板1.6t・塗装
(N3.0） |
| 本体重量 |
約5kg |
約10kg |
約15kg |
約25kg |
| 電源電圧 |
AC100V±10%（50/60Hz） |
| 消費電力 |
約30VA |
| アナログ入力 |
4～20mA、1～5V、0～1V、0～10V
(いずれかの範囲内で出荷時固定) |
| AD変換分解能 |
15ビット（入力範囲を32768階調に分割） |
| 表示更新周期 |
設定可能範囲：1～600秒（更新時の瞬時値表示） |
| 出力（オプション） |
リレー出力(a接点)2点 最大定格：AC250V 2A/DC30V 2A |
| 使用温度/湿度 |
0～40℃/25～85%RH（結露なきこと） |
-10～50℃/20～90%RH
（結露なきこと） |
| 取付方法 |
上部吊り下げ（天板に取付金具M8アイボルト付き） |
背面にM8ボルト出し |
| 付属品 |
2P電源ケーブル（3m） |
- |
| タイトル文字・単位文字 |
タイトル文字：5文字まで、単位文字：3文字まで無償サービス
(カッティングシート貼り付け、丸ゴシック基調、その他の書体は応相談) |
