●ヘッド径φ5.5mmのフレキシブルケーブルでエアコンメンテナンスや配管メンテナンスなどあらゆるメンテナンス作業に対応。
●用途に応じたケーブル長さを選択可能。
■特長
●静止画＆動画を録画＆再生できます。
●ボタン1つで録画・再生でき、撮った映像がその場ですぐ見られます。
●本体わずか470gの超軽量で現場移動がラクです。
●SDカードに静止画、動画のデータ保存ができます。
●2時間充電で約4時間使用できます。
●柔軟で挿入しやすいケーブルです。
●ヘッド径φ5.5mmで、狭い隙間もスルスル入ります。
●豊富なアクセサリーをご用意しております。
■用途
●プラント配管・継手部のサビ・・劣化・腐食の検査・点検
●食品プラント配管・継手部のつまり箇所確認
●工作機械・精密機械の動作確認・基盤検査・内部点検
●NC施盤・マシニングセンターの加工途中での検査・点検
●自動車・船舶・列車の駆動部・エンジン部・燃焼室・内部の点検
●空調・冷凍機器内のフィン・ファン・ドレンホース・ドレンパンの検査・点検
●電気・通信ケーブル・監視カメラの施工確認・断線点検
●エレベーター施設各部・駆動部の検査
●クーリングタワー・ボイラー内・配管等の劣化点検
●住宅・ビルの給水管・排水管・貯水槽の錆・つまり・腐食・劣化などの点検・検査
●住宅の天井・壁内部の配線・断熱材・ハリの検査
●厨房用換気扇・ダクト内・油塵付着の検査・点検
●ロードヒーティング管の劣化・汚れの検査・点検
●水中動植物の観察
■仕様
| 品番 |
M492AH100S |
M492AH200S |
M492AH300S |
M492AH500S |
M492AH1000S |
| カメラヘッド |
外径 |
φ5.5mm |
| 照明 |
高輝度白色LED4個 |
| 焦点範囲 |
2～6cm |
| 視野角 |
67° |
| カメラケーブル |
種類 |
フレキシブルタイプ |
| 外径 |
φ5.5mm |
| 長さ |
1m |
2m |
3m |
5m |
10m |
| 防水性※1
|
IP57相当
（水深1mで30分、0.01MPa） |
| 電源※2
|
リチウム・ポリマーバッテリー
充電時間：約3時間
1回の充電における使用時間：フル充電で約4時間 |
| モニター |
3.5型TFTカラー液晶モニター
解像度：320×240ピクセル |
| 質量 |
450g(モニター本体のみ) |
大きさ
（L×W×H） |
207ｘ117.5ｘ37ｍｍ |
| 保存形式 |
静止画：JPEG（30万画素）
動画：AVI（30万画素） |
| 保存媒体 |
SDカード（最大32GBまで対応） |
| 外部出力 |
USB、AV出力 |
| 標準付属品 |
ACアダプター、Mini USBケーブル、AVケーブル、SDカード2GB、収納ケース
90°側視ミラー、ボールガイド9.9mm、プロテクタ(15A)組 |
| 価格 |
￥160,000- |
￥183,000- |
￥197,000- |
￥216,200- |
￥235,400- |
※1：カメラ・カメラケーブルのみ防水。コネクタ部は防水ではありません。
※2：バッテリの充電状況や使用条件により使用時間は異なります。
| 品 番 |
品 名 |
価 格 |
|
| M492AH1000S |
工業用フレキシブルファイバースコープ |
廃番 |
|
| 品番 |
M492AH1000GS |
| タイプ |
ガス仕様 |
| カメラヘッド |
外径 |
φ5.5mm |
| 照明 |
高輝度白色LED4個 |
| 焦点範囲 |
2～6cm |
| 視野角 |
67° |
| カメラケーブル |
種類 |
フレキシブルタイプ |
| 外径 |
φ5.5mm |
| 長さ |
10m |
| 防水性※1
|
IP57相当
（水深1mで30分、0.01MPa） |
| 電源※2
|
リチウム・ポリマーバッテリー
充電時間：約3時間
1回の充電における使用時間：フル充電で約4時間 |
| モニター |
3.5型TFTカラー液晶モニター
解像度：320×240ピクセル |
| 質量 |
450g(モニター本体のみ) |
大きさ
（L×W×H） |
207ｘ117.5ｘ37ｍｍ |
| 保存形式 |
静止画：JPEG（30万画素）
動画：AVI（30万画素） |
| 保存媒体 |
SDカード（最大32GBまで対応） |
| 外部出力 |
USB、AV出力 |
| 標準付属品 |
ACアダプター、Mini USBケーブル、AVケーブル、SDカード2GB、収納ケース
90°側視ミラー、ボールガイド9.9mm、プロテクタ(15A)組 |
| 価格 |
￥245,000- |
■オプション
●ケーブル
| カメラケーブル（フレキシブル） |
カメラケーブル（インターロック） |
 |
 |
| 品番 |
タイプ |
カメラヘッド径 |
カメラケーブル長さ |
カメラ焦点距離 |
価格 |
| M492ATH-010S |
フレキシブル |
φ5.5mm |
1m |
- |
￥62,600- |
| M492AH012S |
2m |
- |
￥67,400- |
| M492AH013S |
3m |
- |
￥77,000- |
| M492AH015S |
5m |
- |
￥100,700- |
| M492AH011S |
10m |
- |
￥120,000- |
| M492AH011SS |
インターロック |
1m |
- |
￥67,400- |
| M492AH013SS |
3m |
- |
￥81,400- |
| M492AH401LFS |
φ10mm |
1m |
8～100cm |
￥23,100- |
| M492AH401SFS |
1m |
2～8cm |
￥23,100- |
●側視ミラー
視野角を変えて検査が可能。
管内に凹部の点検に最適。
| 品番 |
画像 |
視野角 |
価格 |
| M492AH801S |

|
90° |
￥5,800- |
| M492AH802S |
70° |
￥5,800- |
| M492AH803S |
120° |
￥5,800- |
●その他オプション

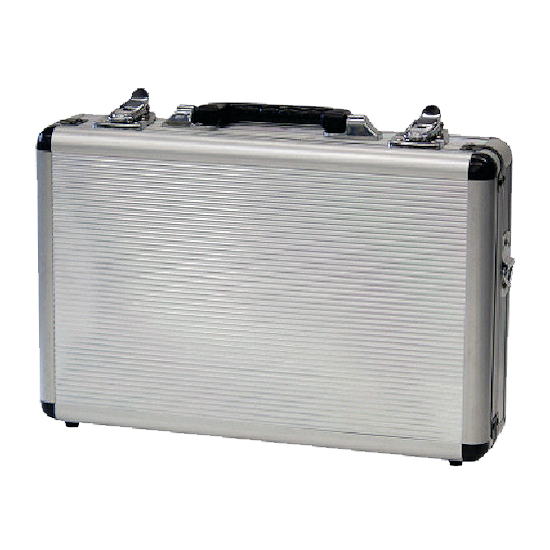

| 専用ケース |

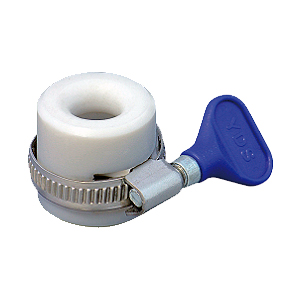

プロテクタ |
 |

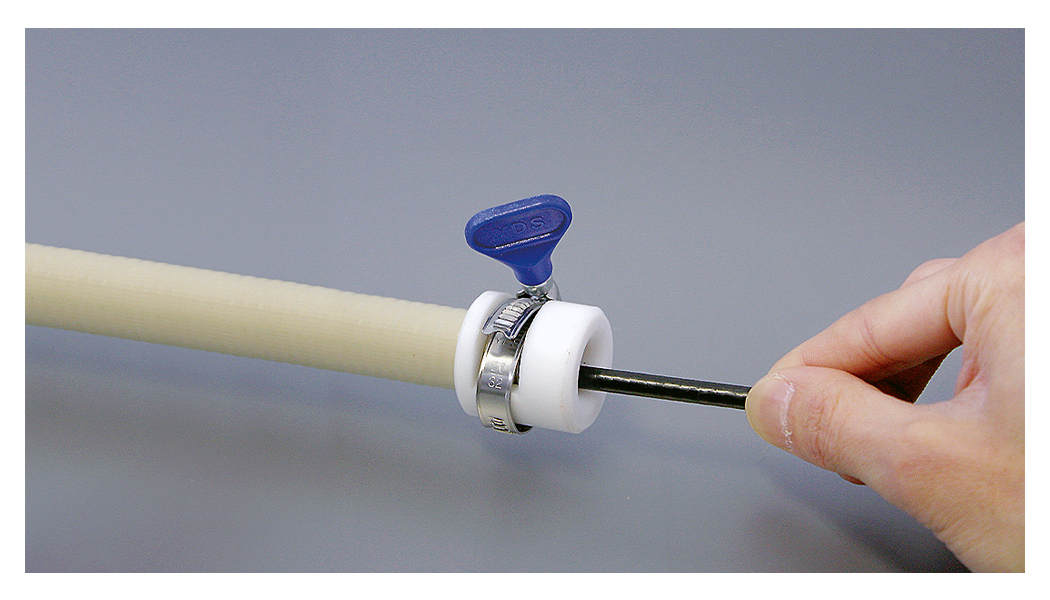

管端によるケーブル擦れ防止
フレキシブル管用(10A、15A、20A、25A) |
| ボールガイド |
マグネット |
ヘッドが球形状で引っ掛かりにくい
カメラヘッドのセンター保護に最適。
カメラヘッド径φ5.5mm用。 |

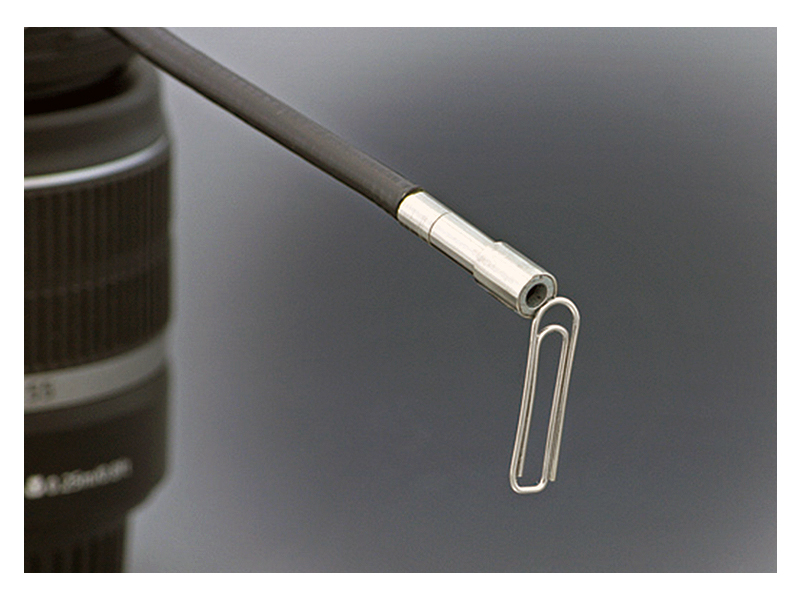

マグネットで金属の異物をキャッチ
カメラヘッド径φ5.5mm用。 |
| 品番 |
品名 |
備考 |
価格 |
| M492AH006S |
専用ケース |
|
￥7,700- |
| M492AH304S |
プロテクタ |
15A |
フレキシブル管用 |
￥4,600- |
| M492AH307S |
10A |
￥4,600- |
| M492AH308S |
20A |
￥4,600- |
| M492AH309S |
25A |
￥4,600- |
| M492AH301S |
ボールガイド |
φ9.9mm |
カメラヘッド径
φ5.5mm用 |
￥5,000- |
| M492AH312S |
φ15mm |
￥5,800- |
| M492AH804S |
マグネット |
カメラヘッド径φ5.5mm用 |
￥5,800- |
