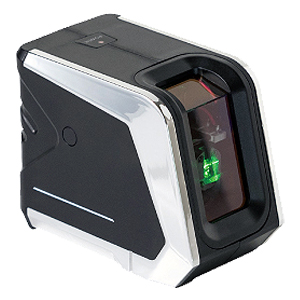

鉛直点・地墨点を備えたコンパクトモデルのグリーンレーザー墨出器。
■特長
●カスタムフレーム付
その日の気分やお好みに合わせて自身で気軽に交換可能なカスタムフレーム付
●専用回転微動台座標準装備
1度きざみに微調整が可能な目盛り付き。専用の360度回転微動台座を標準装備。
●垂直/水平/鉛直/地墨 照射可能
垂直、水平ラインに加え、鉛直、地墨点も照射可能。プロ向けとしても使用できます。
●小型化を継承したコンパクトモデル
スマートラインシリーズの小型化を継承したコンパクトモデル。重量わずか290グラム。
■標準付属品
●スタムフレーム付
その日の気分やお好みに合わせて自身で気軽に交換可能なカスタムフレーム付
●専用回転微動台座 標準装備
1度きざみに微調整が可能な目盛り付き。専用の360度回転微動台座を標準装備。
●水平/垂直/鉛直点/地墨点 照射可能
水平、垂直ラインに加え、鉛直点、地墨点も照射可能。プロ向けとしても使用できます。
●小型化を継承したコンパクトモデル
スマートラインシリーズの小型化を継承したコンパクトモデル。重量わずか290グラム。
■仕様
| 品番 |
M474SQ-GN15S |
| 光源 |
515nm±2％ 緑色半導体レーザー |
| 光出力 |
5mW以下 クラス2
（JIS C6802:2018） |
| パルス幅 / 周波数 |
90μs / 10kHz±10% |
| 線幅 |
1.5mm、5m |
| 精度 |
水平・垂直：±1mm、5m
鉛直：±1mm、3m |
| 自動補正範囲 |
±3° |
| 傾斜警告 |
あり
（全レーザー光点滅） |
| 自動補正OFF機能 |
あり |
| 制動方式 |
磁気制動方式 |
| 本体回転機構 |
360°
（回転微動台座使用） |
| 回転微動装置 |
あり
（エンドレス全周微動ネジ／左右両側配置）
※回転微動台座使用 |
| 電池残量警告 |
あり
（電源ランプ点滅） |
| 電源 |
単3アルカリ乾電池×2
AC100V（USB-ACアダプター）
USBバッテリー（USBケーブル） |
| 連続使用時間 |
約7時間 |
| 使用温度範囲 |
-10℃～+45℃ |
| 防塵・防水 |
IP54相当 |
| 三脚取付部 |
5/8インチ / 1/4インチ（カメラ用） |
| 受光器対応 |
対応
（SS-30G ※オプション） |
| 屋外最大到達距離 |
約20m
（SS-30G使用時 ※環境による） |
| サイズ |
69×53×88mm |
| 重量 |
290g（電池含む） |
| 標準付属品番 |
本体、USBケーブル (USB TypeC)、USB-ACアダプター、
単3乾電池×2本、カスタムフレーム各3種、マグネット付L字金具、
専用回転微動台座、専用収納ケース、専用ハードケース 、
カード型グリーンレーザーターゲット 、取扱説明書 |
■オプション
●受光器
| M474RV-LV4XS-S30GS |
M474RV-LVXXS-M50GRS |
 |
 |
| 品番 |
M474RV-LV4XS-S30GS |
| 表示 |
高輝度LED(2色)及びブザー音 |
| 検出距離 |
約1m ～最大約30m
（使用環境により異なる） |
| 検出精度 |
15m以内:±0.5mm
30m未満:±1.0mm |
| 電源 |
9V乾電池×1本 |
| 連続使用時間 |
約30時間
（アルカリ乾電池使用時） |
| 使用温度範囲 |
-10℃～ +45℃（結露なきこと） |
| 防塵・防水 |
IP54相当 |
| 電池残量警告 |
電源パイロットランプ点滅 |
| オートパワーO F F |
最後に操作又は受光後約10分 |
| サイズ |
150×50×26mm |
| 重量 |
140g（電池含む） |
| 付属品 |
本体、ロッドクランプ、9V乾電池×1本 |
| 品番 |
M474RV-LVXXS-M50GRS |
| 検出モード |
回転レーザーモード
ラインレーザーモード |
| 表示 |
液晶表示 (LCD両面) 及び 高輝度LED3色 |
| 検出距離 (半径) |
回転レーザーモード：約1m～約200m
ラインレーザーモード：約1m～約50m |
| 検出分解能 |
0.5mm、1.0mm、2.0mm、5.0mm、10.0mm |
| 表示単位 |
mm、cm |
| 検出範囲 |
60mm |
| 数値読取範囲 |
50mm (-25mm～＋25mm) |
| 数値表示精度保証範囲 |
40mm (-20mm～＋20mm) |
| 数値表示精度保証距離範囲 |
1m～50m |
| 検出角度 |
±45° |
| 検出可能波長 |
510～650nm |
| 検出可能回転数 |
300～1200rpm |
| 周波数 |
7～12kHz |
| 0セット機能 |
有 |
| 0セット可能範囲 |
20mm
(-10mm～＋10mm) |
| 上下はずれ表示 |
回転レーザーモード：有
ラインレーザーモード：なし |
| 指標位置 |
本機の上面から41mm |
| ブザー音 |
大 / 小 / OFF |
| オートパワーOFF |
最後に操作または受光後約30分 |
| 電源 |
単3乾電池×1本 |
| 連続使用時間 |
約45時間 |
| 使用温度範囲 |
-10℃～＋50℃ |
| 保管温度範囲 |
-40℃～＋70℃ |
| 防塵・防水 |
IP67 |
| サイズ |
135×69×25mm |
| 重量 |
190g (クランプ含まず) |
| 付属品 |
本体、ロッドクランプ、単3乾電池×1本 |
●エレベーター三脚
各種墨出し、設備工事での位置決めに
| M474RV-EL-GDS |
M474RV-EL-CMS |
 |
 |
| 品番 |
M474RV-EL-GDS |
M474RV-EL-CMS |
| 脚頭形状 |
平面 55mmφ |
平面 55mmφ |
| 接続ネジ径 |
5/8インチ |
5/8インチ |
| エレベーター昇降幅 |
265mm |
285mm |
| サイズ |
全長1690mm、全縮625mm |
全長1230mm、全縮470mm |
| 使用時(約) |
最大1600mm、最小590mm |
最大1138mm、全縮422mm |
| 重量 |
1.06kg |
970g |
●傾斜脚頭
自動補正OFF機能搭載の墨出器を任意の傾きでレーザーラインを照射可能
※水平出しの作業はできません。
※単品でのご使用はできません。別途レーザー用エレベーター三脚が必要です。
| M474TH-GN4X0S-70S |
M474TH-GN4X0S-70CS |
 |
 |
 |
| 品番 |
品名 |
接続ネジ径 |
| M474TH-GN4X0S-70S |
傾斜脚頭 |
5/8インチ |
| M474TH-GN4X0S-70CS |
1/4インチ |
