測定機器

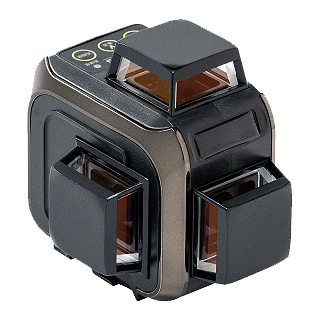

側面照射フルライングリーンレーザー墨出器
便利なオールインワンセット



■特長
●小型軽量設計
持ち運びに便利な小型軽量設計、本体重量はわずか500グラム

●地墨クロスライン照射可能
出隅、入隅の壁際にクロスラインレーザーを照射可能。


●便利なオールインワンセット
万が一の時に持っている安心感。充実度・満足度の高いセットです。


●専用シフティング台座
地墨クロス位置が変わらない専用シフティング台座を標準付属。


●マグネット付L字金具
マグネット付L字金具でレーザー用三脚(5/8インチ)や壁面などに取付可能。


●リチウムイオンバッテリー2個標準付属

■仕様

品番	M474MG-GN445S
光源	515nm±2％ 緑色半導体レーザー
光出力	1.5mW以下 クラス2M （JIS C6802:2018）
パルス幅 / 周波数	50μs / 10kHz±10%
モード切替	2モード（受光器〈通常〉、高輝度）
線幅	1.5mm / 5m
精度	水平・垂直：±1.5mm / 7.5m 鉛直：±1mm / 3m
自動補正範囲	±3°
傾斜警告	あり （補正範囲外時：全レーザー消灯＋ブザー）
自動補正OFF機能	あり
制動方式	磁気制動方式
本体回転機構	360° （シフティング台座使用）
回転微動装置	あり （約6° / シフティング台座使用）
電池残量警告	あり（ランプ点滅＋ブザー）
電源	充電式Li-ion電池パック（充電約4時間） AC100V（付属ACアダプター） USBバッテリー（付属USBケーブル）
連続使用時間	受光器モード：約10時間 高輝度モード：約6時間 （20℃ / Li-ion電池使用時）
使用温度範囲	-10℃～+45℃
防塵・防水	IP54相当
三脚取付部	1/4インチ（カメラ用）
受光器対応	対応 （M474RV-LV4XS-S30GS付属）
屋外最大到達距離	約30m （M474RV-LV4XS-S30GS使用時 ※環境により変動）
サイズ	105×80×94mm
重量	0.50kg（電池含む）
標準付属品	本体 、取扱説明書、専用充電式Li-ion電池パック×2個、 USBケーブル USB2C(USB Type C)、USB-ACアダプター、 専用受光器（M474RV-LV4XS-S30GS）、専用受光器用クランプ、 専用受光器用9V乾電池×1個、傾斜脚頭(M474TH-GN4X0S-70CS)、 専用シフティング台座、マグネット付L字金具、専用収納ケース、 専用ハードケース、昇降機能付マグネットクランプ(M474RV-LMC-55SCS)、

■オプション
●レーザー用デジタルマルチ受光器

品番	M474RV-LVXXS-M50GRS
検出モード	回転レーザーモード ラインレーザーモード
表示	液晶表示 (LCD両面) 及び 高輝度LED3色
検出距離 (半径)	回転レーザーモード：約1m～約200m ラインレーザーモード：約1m～約50m
検出分解能	0.5mm / 1.0mm / 2.0mm / 5.0mm / 10.0mm
表示単位	mm / cm
検出範囲	60mm
数値読取範囲	50mm (-25mm～＋25mm)
数値表示精度保証範囲	40mm (-20mm～＋20mm)
数値表示精度保証距離範囲	1m～50m
検出角度	±45°
検出可能波長	510～650nm
検出可能回転数	300～1200rpm
周波数	7～12kHz
0セット機能	有
0セット可能範囲	20mm (-10mm～＋10mm)
上下はずれ表示	回転レーザーモード：有 ラインレーザーモード：なし
指標位置	本機の上面から41mm
ブザー音	大 / 小 / OFF
オートパワーOFF	最後に操作または受光後約30分
電源	単3乾電池×1本
連続使用時間	約45時間
使用温度範囲	-10℃～＋50℃
保管温度範囲	-40℃～＋70℃
防塵・防水	IP67
サイズ	135×69×25mm
重量	190g (クランプ含まず)

●エレベーター三脚
各種墨出し、設備工事での位置決めに

M474RV-EL-GDS	M474RV-EL-CMS

品番	M474RV-EL-GDS	M474RV-EL-CMS
脚頭形状	平面 55mmφ	平面 55mmφ
接続ネジ径	5/8インチ	5/8インチ
エレベーター昇降幅	265mm	285mm
サイズ	全長1690mm、全縮625mm	全長1230mm、全縮470mm
使用時(約)	最大1600mm、最小590mm	最大1138mm、全縮422mm
重量	1.06kg	970g
