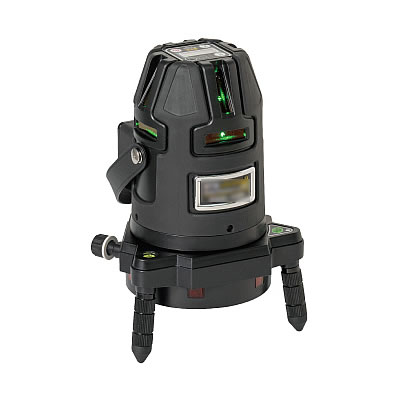

電子整準式フルラインのハイエンドモデル
●自動誘導（オートガイダンス）モード搭載
●電子整準式フルラインレーザー
■電子整準方式
微振動が絶えない現場作業にも強い！
僅かな振動でレーザーが揺れてしまうジンバル方式に比べ電子整準方式は、レーザーがピタッと止まり安定します。
※画像はイメージです。
■自動誘導モード搭載
手動では面倒な縦ラインのレーザーを受光器センター部まで合わせる作業を、自動的に行ってくれる自動誘導モード(オートガイダンスモード)を搭載。
検知範囲は、クラス最長の最大約25mです。
■フルライン照射可能
水平全周、W両縦、大矩、地墨の照射が可能。全方向へのライン照射で作業効率が向上します。
■3モード切替可能
受光器・省エネ・高輝度モードの明るさ3段階切替。省エネモードは電池を長持ちさせます。
※画像はイメージです。
■液晶表示パネル搭載
電池残量、モード、照射パターンなど、液晶表示パネルで本機の状態を一目で確認可能な為、非常に便利です。
■3Way電源対応
乾電池・専用充電式Li-ion電池パック(2個標準付属)・AC100V(付属の充電器)が使用可能です。
■仕様
| 品番 |
M474AGL-GN440S |
| 光源 |
515nm±2% 緑色半導体レーザー(ラインレーザー) 、
650nm 赤色半導体レーザー(地墨レーザー) |
| 光出力 |
5mW以下 クラス2（JIS C6802:2018） |
| パルス幅/周波数 |
50μs/10kHz±10% (受光器モード)、64μs/2.4kHz±10% (省エネモード)、
240μs/2.8kHz±10% (高輝度モード) |
| 線幅 |
1.5mm/5m |
| 精度 |
水平・垂直±1mm/10m 鉛直±1mm/5m |
| 自動補正範囲 |
±2° |
| 傾斜警告 |
有 補正範囲外時レーザー点滅及びブザー音 |
| 制動方式 |
電子整準方式 |
| 本体回転機構 |
360° |
| 回転微動装置 |
有 |
| 電源残量警告 |
有 レーザー部液晶表示及びモータードライブ部パイロットランプ点滅 |
| 電源 |
アルカリ単3乾電池×5本（レーザー部）、
アルカリ単3乾電池×4本（モータードライブ部）、
専用充電式Li-ion電池パック (充電時間：約4時間)、
AC100V (付属の充電器使用) |
| 連続使用時間 |
受光器モード全照射 (4V4HD)：約4時間 (20℃充電式Li-ion電池パック使用時) |
| 使用温度範囲 |
-10℃～+45℃ |
| 防塵・防水 |
有 IP54相当 |
| 三脚取付部 |
5/8インチ |
| 受光器対応 |
付属の専用受光器で対応 |
| 屋外最大到達距離 |
約50ｍ(専用受光器USS-50G使用時、但し使用環境により異なる) |
| サイズ |
φ100（ボディ部）×H220mm |
| 重量 |
1.65kg（電池含む） |
| 標準付属品 |
・本体・単3乾電池 (レーザー部×5本、モータードライブ部×4本、受光器×3本)
・受光器 M474RV-LG440S-S50GS・受光器用クランプ
・受光器用収納ケース・カード型レーザーターゲット・レーザーターゲット
・専用充電器 ・専用充電式Li-ion電池パック LBT-74LEG×2個
・測量機用三脚アタッチメント ・ケース用肩掛けベルト・専用ハードケース
・取扱説明書 |
■専用受光器／ M474RV-GL440S-U50GS
| 品番 |
M474RV-GL440S-U50GS |
| 自動誘導制御範囲 |
約1.5m～最大約25m（屋内において） ※使用環境により異なります。 |
| 検出距離 |
約1.5m～最大約50m ※使用環境により異なります。 |
| リモコン使用範囲 |
最大約25m（屋内において） ※使用環境により異なります。 |
| 重量 |
0.24kg(電池含む) |
■グリーンレーザー墨出器IP54相当（4V4HD）／M474LG-GN440S
●微振動が絶えない現場作業に強い電子整準方式
■液晶パネル搭載
電池残量はもちろん、使用しているモードや照射パターン等 液晶表示パネルで本体の状態を一目で確認可能な為、非常に便利です。
■電子整準方式
微振動が絶えない現場作業にも強い！
僅かな振動でレーザーが揺れてしまうジンバル方式に比べ電子整準方式は、レーザーがピタッと止まり安定します。
■メモリー機能搭載
電源をOFFにした時に使用していたモードと照射パターンを記憶し、次に電源をONにした際に、同じモードと照射パターンで作業開始できます。
■省エネモード搭載
受光器モード、高輝度モードに加え省エネモードを搭載し、明るさを3段階に切替可能。
省エネモードに切替わる事により、電池を長持ちさせます。
■フルライン照射可能
水平全周、W両縦、大矩、地墨の照射が可能。全方向へのライン照射で作業効率が向上します。
■リチウムバッテリー標準付属
■グリーンレーザー専用受光器／M474RV-LG440S-S50GS
■仕様
| 品番 |
M474LG-GN440S |
| 光源 |
515nm±2% 緑色半導体レーザー(ラインレーザー) 、
650nm 赤色半導体レーザー(地墨レーザー) |
| 光出力 |
2.5mW以下 クラス2（JIS C6802:2018） |
| パルス幅/周波数 |
50μs/10kHz±10% (受光器モード)、64μs/2.4kHz±10% (省エネモード)、
240μs/2.8kHz±10% (高輝度モード) |
| 線幅 |
1.5mm/5m |
| 精度 |
水平・垂直±1mm/10m 鉛直±1mm/5m |
| 自動補正範囲 |
±3° |
| 傾斜警告 |
有 補正範囲外時レーザー点滅及びブザー音 |
| 制動方式 |
電子整準方式 |
| 本体回転機構 |
360° |
| 回転微動装置 |
有 エンドレス全周微動ネジ(左右両側配置) |
| 電池残量警告 |
有 液晶表示 |
| 電源 |
単3乾電池×5本、AC100V(付属の充電器使用)
充電式Li-ion電池パック（充電時間：約4時間） |
| 連続使用時間 |
受光器モード全照射 (4V4HD)：約4時間 (20℃充電式Li-ion電池パック使用時) |
| 使用温度範囲 |
-10℃～+45℃ |
| 防塵・防水 |
有 IP54相当 |
| 三脚取付部 |
5/8インチ |
| 受光器対応 |
対応 オプションのM474RV-LG440S-S50GS使用 |
| 屋外最大到達距離 |
約50ｍ(オプションのSS-50G使用時、但し使用環境により異なる) |
| サイズ |
φ100（ボディ部）×H205mm |
| 重量 |
1.3kg（電池含む） |
| 標準付属品 |
・本体・専用ハードケース・単3乾電池×5本
・専用充電式Li-ion電池パック LBT-74LEG
・ケース用肩掛けベルト・専用充電器 SCL-85A・レーザーターゲット
・測量機用三脚アタッチメント |
■オプション
| 品番 |
品名 |
| M474RV-EL-CMS |
レーザー用エレベーター三脚（1138～422mm） |
| M474RV-EL-GDS |
レーザー用エレベーター三脚（1600～590mm） |
| M474RV-LMC-55SCS |
昇降機能付レーザー用マグネットクランプ |
