電池駆動により独立した適応性の高いレーザー

レーザーは丈夫なメタルハウジングの中に組み込まれ、電源(単3電池または単3充電池)がねじこみ式キャップ直下に収まります。
ハウジング後部にあるボタンでレーザーのON/OFFを切り替え可能です。
M4741AT-635PESは特に木材や石材、鉄鋼などの加工分野において、使用する電動丸のこやボール盤、タイルカッターなどに着脱するような、可搬性の高い使用方法に適しており、柔軟に使用できます。



■特長
●投射パターンを選択可能(ライン、ドット、クロス、DOE)
●単3電池または単3充電池
●便利なON/OFFボタン
●頑丈なメタルハウジング

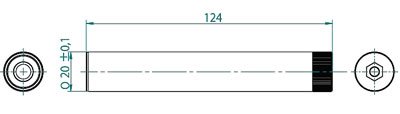

■寸法図

| システム仕様 |
| 波長 |
635mm |
| 出力パワー |
1~5mW |
| 電気的仕様 |
| 動作電圧 |
DC1.5V単3乾電池またはDC1.2V充電池 |
| ZAボタン |
ハウジング後部にON/OFFボタン装備 |
| 光学的仕様 |
| ライン |
ガウシアンライン90° |
| ドット |
楕円 |
| DOE |
クロス |
| 焦点距離 |
最大2,000mm固定フォーカス |
| レーザークラス |
1M、2、2M |
| 環境条件 |
| 動作温度 |
-10~+40℃ |
| 保存温度 |
-10~+50℃ |
| 機械的仕様 |
| 全長 |
124mm |
| ヘッド径φ |
20mm |
| 重量 |
166g |
| 材質 |
ニッケルメッキ真鍮 |
| 保護等級 |
IP40 |
■仕様
| 品番 |
出力 |
レーザークラス |
フォーカス |
照射パターン |
拡がり角 |
| M4741AT-635PES |
1mW |
クラス2 |
F=2,000mm |
ドット |
- |
| M4743AT-635LG90S |
3mW |
クラス1M |
F=1,000mm |
ライン |
90° |
| M4745AT-635LG91S |
5mW |
クラス1M |
F=1,200mm |
ライン |
90° |
| M4743AT-635X30S |
3mW |
クラス1M |
F=1,000mm |
クロス |
30° |
指令2014/30/EU、2011/65/EUおよび2006/25/EUに準拠、CE適合。
改良のため、仕様は予告なく変更することがあります
■取付ブラケット
すべてのφ20mmレーザー用アルミニウムマウント
すべてのφ20mmレーザーに対応しています。同軸回転可能。
角度調整、平行移動が可能です。
