家庭用室外機の設置工事補助に！
●18Vのバッテリー駆動
●省人化
●負担軽減
※バッテリー・室外機固定金具・玉掛ベルト・2連ハシゴは別途ご用意ください
■特長
●滑車で上げ下ろしを滑らかに！
●リモコンは上げる下げるだけのシンプル仕様
●エアコンホイストMAX80kg対応！
※はしごには２倍の負荷がかかります。対応荷重をご確認の上ご利用ください
■セット内容
■仕様
| 品番 |
M4571AL80-5M |
| 電源 |
本製品にはバッテリーは付属しておりません。
ご使用には、マキタ純正18Vリチウムイオンバッテリー(BL1860B 6Ah)を
別途ご用意ください。 |
| 能力 |
最大吊上げ荷重 80kg
※使用するハシゴの耐荷重で吊上げ可能重量は変わります
ハシゴの耐荷重100kgの場合は50kg、
130kgの場合は65kgまでの範囲でご使用ください。 |
| 巻き取りスピード |
6m/分(最大負荷時) |
| ロープ |
COATED DYNEEMA(R) SK 78(直径 3.3mm)
有効ロープ長 10m
2連または3連ハシゴホイストのためプーリーアッタチメントを使用しますので
実使用ロープ長は約5m(揚程) |
リモコンケーブル
長さ |
約3m |
| ブレーキ |
メカニカルブレーキ |
| 吊上げ高さ |
地上5mの高さまで吊上げ可能。(吊上げ物高さ900mm時) |
取り付け可能
ハシゴ |
JIS規格適合品およびSGマーク認定2連および3連ハシゴ
・全長8.5mまでのハシゴ
・ステップ太さ：40mm～45mm
・ステップ間隔(ピッチ)：300mm～400mm |
| 製品重量 |
約9.0kg
ホイスト約4kg(バッテリー無し)+アタッチメント2.6kg+プーリーアタッチメント2.4kg |
※労働安全衛生法により巻き上げ機の運転業務に係る特別教育が必要です

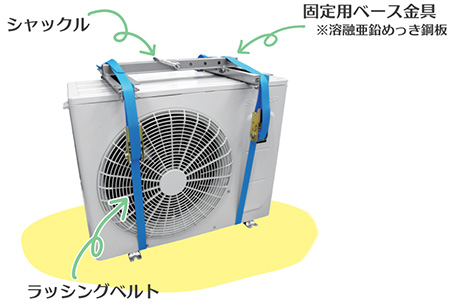

■脚立エアコンリフター用オプション室外機固定金具/品番 M4571AL80-P1K
本製品はM4571AL80-5Mで室外機を吊上げる時に使用するエアコン室外機用固定金具です。
ラッシングベルト（ラチェット式）が２本付いた固定用の金具とシャックルがセット
・小型軽量コンパクト設計
・室外機を水平に保つため重心に合わせてシャックルの位置を変更可能。
・長さ3mのラッシングベルトで大型機種へも対応
●固定金具を取り付ける
※使用前に固定金具のナットにゆるみ等がないか確認する
①エアコン室外機の上にバックルが前になるように固定金具をセットする。
②ラッシングベルトが捻じれないように室外機に巻きつける。
※締め方、緩め方は下記参照
③ベルトをバックルに通し、ベルトのたるみがなくなるまで手で引っ張る。
④バックルの締付けレバーを上下に数回往復させ、固くなるまで締めていく。
※必要以上に締めあげると室外機筐体が変形しますのでご注意ください。
⑤もう片方も同様に締める。
⑥ベルトを手で触って張りを確認する。
⑦締め付けた後、余ったベルトは邪魔にならないようにまとめておく。
⑧室外機のバランスをとるため、シャックルの穴位置を調整する。
●固定金具を外す
①バックルの解除レバーを押し、締付けレバーを180°に開いた状態でベルトを緩めながら外す。
②固定金具を室外機から外す。
●固定金具収納図
