加工室内の壁面洗浄·切粉の堆積防止に
タンク底に堆積した切粉・スラッジの搅拌に
加工室内や切削液タンクの【切粉·スラッジ堆積】に起因するトラブル対策に。特許第6557885 号取得。
■特長
●電力不要。噴射の反力で360° 旋回する為、ノズル1個で広範囲に亘っ て切粉の除去やタンク内の搅拌が可能です。
●噴射ノズルの角度を変える事で旋回速度や向きを調整可能です。
●小流量の切削液で旋回できる省エネルギーノズルです。
●詰まり難いシンプル構造で、配管したまま分解清掃が可能です。
●加工室内では ATC シャッター周辺や治具配管、バイス上等で実績が あります。
扉の開閉トラブルやワークの着座異常の解消、また日々の 清掃時間の短縮により、生産能力の向上や人件費の削減にも貢献出 来ます。
| 1 |
機 種 |
ATN |
旋回ノズル |
| 2 |
接続 径 |
3 |
Rc3/8 |
| 3 |
噴射流量区分 |
6 |
6L/min(加工室内洗浄) |
※差圧 0.1MPa 時
(詳細は特性図参照) |
| 8L/min (タンク内攪拌) |
| 4 |
用途区分 |
F |
加工室内洗浄 |
| FT |
タンク内攪拌 |
■作動原理
噴射ノズルの水平振り角度と、クーラント噴射から生じる反力を利用して360°旋回をします。
■使用イメージ
■吐出流量―圧力特性
| M4532RN-36P |
M4532RN-36T |
 |
■噴射ノズルの角度調整
| 水平方向の振り角 |
上下方向の振り角 |
 |
上下方向にも角度を付けることが可能
（最大30°) |
| 噴射ノズルの水平方向角度と旋回速度の関係 |
| 振り角(最大30°) |
小 |
大 |
| 旋回速度 |
低速 |
高速 |
※噴射ノズルの水平角度を反対側に向けると逆方向に旋回します。
■旋回速度調整方法
旋回速度は「吐出流量・圧力」と「噴射ノズルの水平方向角度」の組合せによって変化します。
速度調整の際は旋回ノズルの直前にボールバルブを併設いただくとより調整し易くなります。

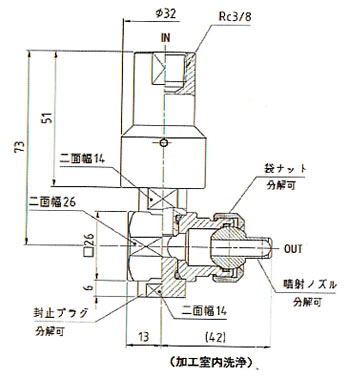

■外形図
| M4532RN-36P |
M4532RN-36T |
 |
 |
■仕様
| 品番 |
M4532RN-36P |
M4532RN-36T |
| 用 途 |
加工室内洗浄 |
タンク内攪拌 |
| 最高使用圧力 |
2.5MPa |
2.5MPa |
| 耐 圧 |
4MPa |
4MPa |
| 推奨洗浄対象距離 |
0.7 m以内(※) |
0.25 m以内 |
| 推奨回転数 |
4～10rpm |
40～120rpm |
| 推奨供給流量 |
6L/min 以上
(圧力換算 0.1MPa 以上) |
8L/min 以上
(圧力換算 0.1MPa 以上) |
| 推奨配管径 |
有効内径Φ 7 以上 |
有効内径Φ 8以上 |
| 接液部主要材質 |
SUS304,SUS303,SUS440C,FKM,NBR,UHMW |
| 質量 |
320g |
320g |
