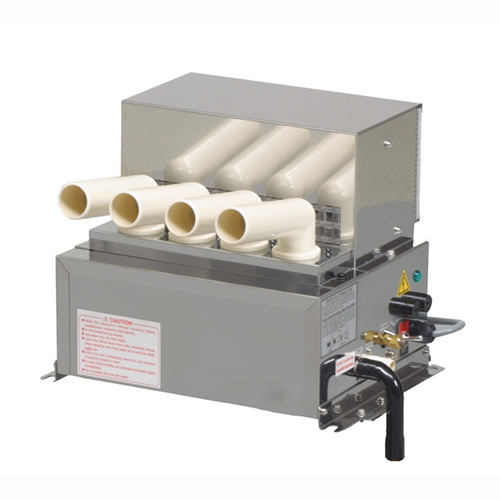

きのこ栽培用 超音波加湿器
きめの細かい良質な霧できのこ栽培に最適な湿度環境をつくります。
耐湿構造により、きのこ栽培下における高湿度環境においても使用することができます。
きのこ栽培のほか、育苗、青果物の保管などの農業関係や、冷蔵倉庫に使用することもできます。
空運転の防止、水槽内の水温が上昇した際に運転を停止する安全機能が搭載されています。
■外形寸法図・電気回路図
 |
| 番 号 |
品 名 |
番 号 |
品 名 |
| 1 |
電源コード |
11 |
水槽上蓋 |
| 2 |
取付ステー |
12 |
前面カバー |
| 3 |
排水口 |
13 |
給水バルブ |
| 4 |
オーバーフローロ |
14 |
給水ストレーナー |
| 5 |
ナイラッチ |
15 |
エアーフィルター |
| 6 |
本体水槽部 |
16 |
運転表示ランプ |
| 7 |
給水チューブ |
17 |
一次側ヒューズホルダー |
| 8 |
ファンボックス |
18 |
電源スイッチ |
| 9 |
噴霧口 |
19 |
給水接続口 |
| 10 |
ルーバー |
|
 |
| 記 号 |
名 称 |
記 号 |
名 称 |
| FS1 |
給水用フロートスイッチ |
NB |
超音波加湿ユニット |
| FS2 |
加湿用フロートスイッチ |
Tr |
トランス |
| R1 |
加湿リレー |
F1 |
5Aヒューズ |
| SSR1,2 |
給水・ファン用 SSR |
F2 |
10Aヒューズ |
| Th |
サーモスタット |
PC |
プリント基板 |
| Z1 |
バリスタ |
SW |
電源スイッチ |
| FAN |
送風機 |
PL |
電源表示ランプ |
| SV1 |
給水電磁弁 |
HU |
ヒュミディスタット |
■仕様
| 品番 |
M4433MR-42H |
| 加 湿 量 (L/h) |
2 |
| 加 湿 ユ ニット 数 |
4 |
| 電 源 |
単相 AC100V(50/60Hz) |
| 消 費 電 力 (VA) |
159 |
| 風 量 (m3/min) |
3.3/3.7 [50/60Hz] |
| 本 体 重 量 (kg) |
12 |
| 給 水 方 式 |
配管による自動給水 |
| 給 水 圧 力 |
0.03～0.5MPa |
| 周 囲 条 件 |
5～40℃ 95%RH以下 (凍結・結露のないこと) |
| 安 全 機 能 |
渇水・過電流・水温上昇防止
サージ電流保護 |
■注意事項
●水槽、噴霧ノズル、フィルターは水質や、空気中の埃などで汚れやすくなっています。 定期的な清掃を推奨いたします。
●長期間加湿器を使用しない場合は、水槽内の水を排水口から抜いて保管してください。
●加湿器に水以外のものを入れてご使用すると、故障や事故発生の原因となりかねますので、使 用しないでください。
●寒冷地や氷点下でご使用の場合、凍結防止措置を施してください。
●清掃·メンテナンスを行う場合は必ず電源を落としてから行ってください。
●部品の交換時期の目安は、振動子：約5,000時間です。
●記載された商品の仕様・デザイン等は改良のため予告なく変更することがあります。御了承ください。
