  5. 省エネ静音長距離到達エアーカーテン(吹出長1040mm)三相200V
  • 省エネ静音長距離到達エアーカーテン(吹出長1040mm)三相200V
  • 省エネ静音長距離到達エアーカーテン(吹出長1040mm)三相200V
参考画像

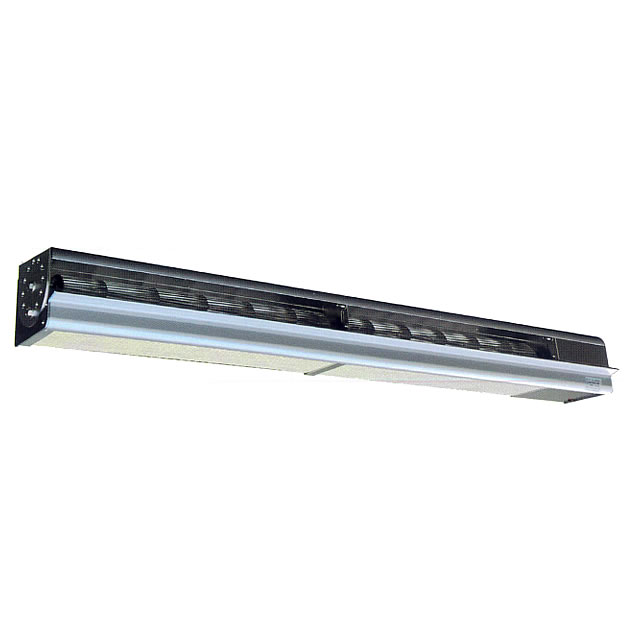

省エネ静音長距離到達エアーカーテン(吹出長1040mm)三相200V

商品番号：M4432LF-SP2N

ロングファンはクロスフロー方式を採用。
クロスフローの平面的な整流は、エアカーテンに非常に効果的です。


クロスフローの平面的な整流は、エアカーテンに非常に効果的です。



主に以下の用途で使用されます。
工場、倉庫、店舗等の開口部に設置し、熱遮断、防塵、防虫効果、空調負荷の低減目的で設置
●温度管理：冷暖房の流出を防ぎます
●防虫・防塵：虫やホコリの流入を防ぎます
●ドアの代替（空間の仕切）：荷物の出し入れや、人の往来を様げません


■様々な場所で省エネ効果UP



■シミュレーション結果
エアカーテンで暖気流出を シャットダウン
室内22℃設定、外気0℃の状態で、出入口直上にエアカーテンを設置したシミュレーションを行うと、右のような結果が得られました。
※外乱や立地条件により結果に影響が出ます。参考としてご覧くださいませ。
　


■タイプ
M4432LF-SE2-1N M4432LF-SD3-1N
M4432LF-SP2N M4432LAC-SP3F

■外形寸法

M4432LF-SE1-** M4432LF-SE2-**
M4432LF-SE3-**

■ロングファンシリーズ共通取付図


M4432LF-SD3-1N



M4432LF-SP1N M4432LF-SP2N
M4432LF-SP3N


M4432LAC-SP3F


■エアカーテン用途近距離風速分布図




■仕様
品番 電圧(V) 相 周波数
(Hz)		 全長(L1)
mm		 ﾌｧﾝ長(L2)
mm		 吹出長(L3)
mm
M4432LF-SE1-1N 100 φ1 50/60 805 685 525
M4432LF-SE1-2N 200 50/60
M4432LF-SE2-1N 100 50/60 1390 1270 1110
M4432LF-SE2-2N 220 50/60
M4432LF-SE3-1N 100 50/60 1963 1843 1685
M4432LF-SE3-2N 200 50/60
品番 風量
m3/H		 静圧Pa
(mmAq)		 回転速度
min-1 		電流
A		 入力
W		 始動時
A		 騒音値
dB(A)		 質量
(kg)
M4432LF-SE1-1N 680 25(2.6) 1400 0.53 49 1.2 49.3 6
760 38(3.7) 1650 0.67 67 1.1 52.4
M4432LF-SE1-2N 680 25(2.6) 1400 0.27 49 0.6 49.3
760 38(3.7) 1650 0.34 67 0.6 52.4
M4432LF-SE2-1N 1080 25(2.6) 1280 0.63 60 1.2 49.5 11
1170 38(3.7) 1380 0.78 77 1.1 51.1
M4432LF-SE2-2N 1080 25(2.6) 1280 0.32 60 0.6 49.5
1170 38(3.7) 1380 0.39 77 0.6 51.1
M4432LF-SE3-1N 1560 25(2.6) 1240 0.75 73 1.4 48.8 16
1620 38(3.7) 1310 0.96 95 1.3 50.0
M4432LF-SE3-2N 1560 25(2.6) 1240 0.38 73 0.7 48.8
1620 38(3.7) 1310 0.48 95 0.7 50.0

品番 電圧
(V)		 相 周波数
(Hz)		 全長
(L1)
mm		 ﾌｧﾝ長
(L2)
mm		 吹出長
(L3)
mm		 風量
m3/H		 静圧
Pa
(mmAq)		 回転
速度
min		 電流
A		 入力
W		 始動時
A		 騒音値
dB(A)		 質量
(kg)
M4432LF-SD3-1N 100 φ1 50/60 1963 1843 1685  3000 100 2270 3.86 290 4.5 70.0 16


品番 電圧
(V)		 相 周波数
(Hz)		 全長
(L1)
mm		 ﾌｧﾝ長
(L2)
mm		 吹出長
(L3)
mm		 風量
m3/H		 静圧
Pa		 回転
速度
min		 電流
A		 入力
W		 始動時
A		 騒音値
dB(A)		 質量
(kg)
M4432LF-SP1N 200 φ3 50 883 763 593 800 25 1470 0.38 51 1.52 53.8 7
60 900 38 1760 0.36 58 1.56 58.6
M4432LF-SP2N 200 50 1390 1270 1040 1380 34 1450 0.41 73 1.38 58.0 12
60 1620 49 1700 0.45 88 1.56 63.0
M4432LF-SP3N 200 50 1963 1843 1650 1980 25 1435 0.40 85 1.70 59.8 17
60 2090 36 1660 0.44 121 1.60 62.6


品番 電圧
(V)		 相 周波数
(Hz)		 全長
(L1)
mm		 ﾌｧﾝ長
(L2)
mm		 吹出長
(L3)
mm		 風量
m3/H		 静圧
Pa		 回転
速度
min		 電流
A		 入力
W		 始動時
A		 騒音値
dB(A)		 質量
(kg)
M4432LAC-SP3F 200 φ3 50 1600 1480 1310 4980 80 1370 1.90 360 3.3 66.3 24
60 5160 1530 2.10 410 3.6 68.9
