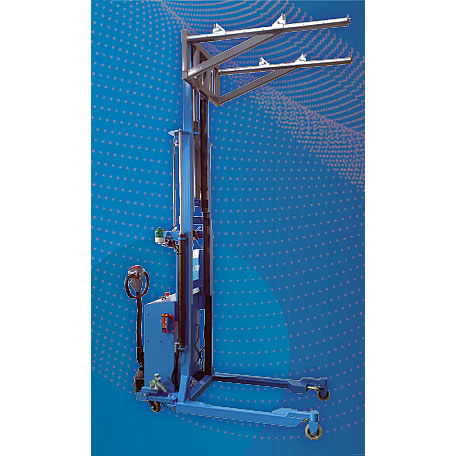

安全と効率を追求した自走式リフター
安全かつ効率的な揚重作業を実現。煩雑だった天井材取付工事の課題を解決します。
■従来の課題
これまで天井設備材の取付工事では、足場などの専用設備やフォークリフトをはじめとする複数の機械が必要 になるため、準備作業に時間がかかっていました。
また、重い部材を高所に運搬・設置するという危険な作業が ボトルネックになっていました。
■安全性と効率性の向上によって解決
こうした課題を解決するために開発したのが、天井設備材の取付アシストマシンです。
天井設備材の積込作業を床面で安全に行え、そのまま揚重することができる当シリーズを使用すれば、 準備時間の大幅短縮や高所で準備作業をするリスク回避につながります。

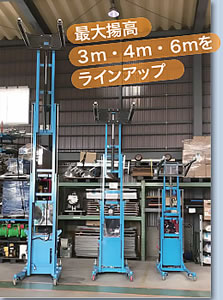

■タイプ
| M4336HLEF-200KG-3M |
M4336HLEF-200KG-3M |
|
 |
| M4336HLEF-200KG-3M |
 |

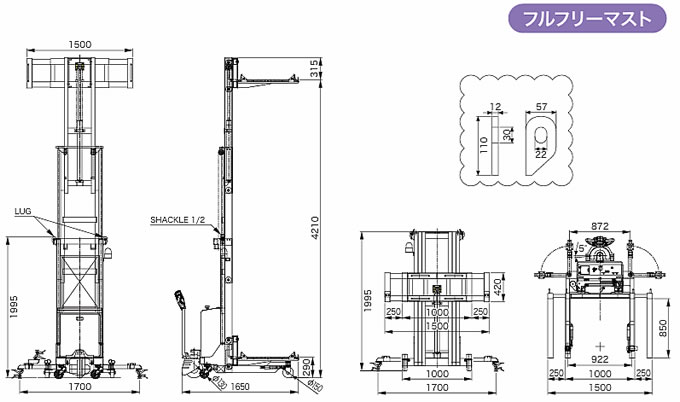

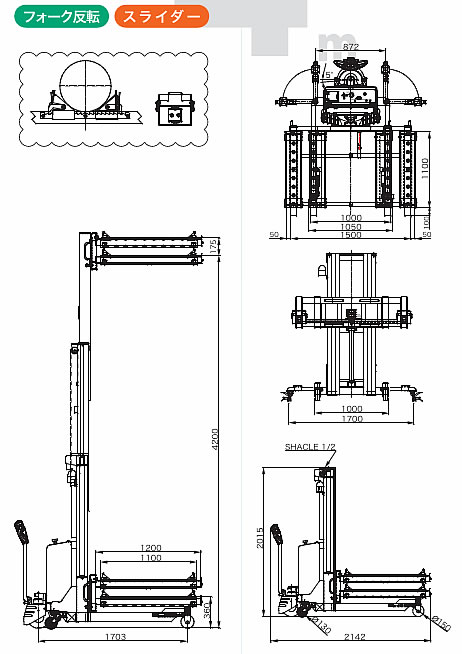

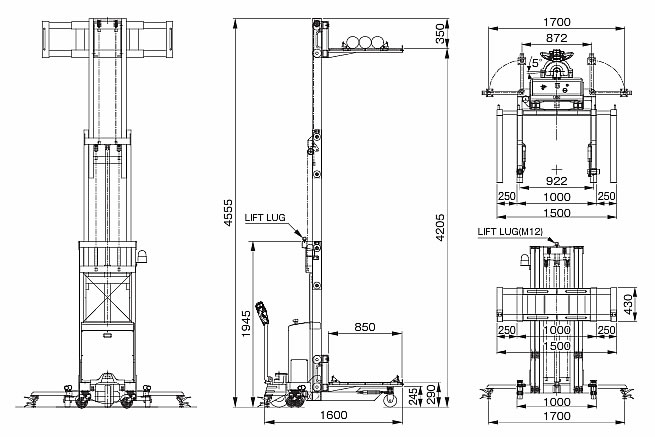

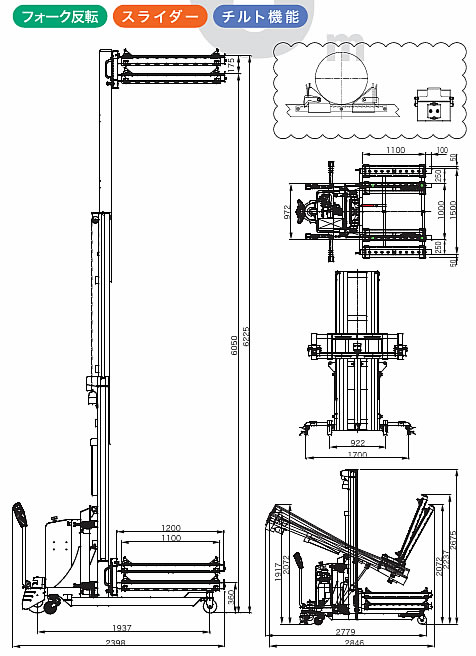

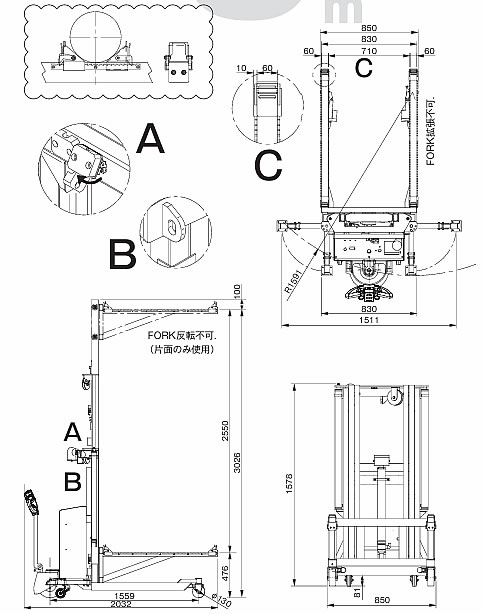

■寸法図
フォーク反転：フォークを表裏反転させることで、フォークの最大高さがさらに上昇
スライダー：高所で資材位置の微調整（±50mm）が可能なスライダー付き

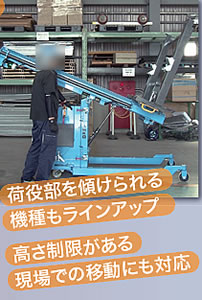

チルト機能：高さ制限のある現場に対応するマスト（荷役部）傾斜機能付き
| M4336HLEF-200KG-3M |
 |
| M4336HLEF-350KG-4M |
 |
| M4336HLEF-350KG-6M |
 |
| M4336HLEF-500KG-4M |
 |
| M4336HLEF-500KG-4MF |
 |
| 品番 |
M4336HLEF-200KG-3M |
M4336HLEF-350KG-4M |
M4336HLEF-350KG-6M |
| 使用荷重(kg) |
200 |
350 |
350 |
上昇高さ(mm)
(フォーク反転時) |
476～3,026 |
360～4,200
[535～4,375] |
360～6,050
[535～6,225] |
全長(mm)
(マスト傾斜時) |
2,032 |
2,142 |
2,398
[2,846] |
全幅(mm)
(フォーク拡張時) |
850 |
1,050
[1,550] |
1,050
[1,550] |
全高(mm)
(マスト傾斜時) |
1,578 |
2,015 |
2,675
[2,237] |
| フォーク長(mm) |
1,200 |
1,200 |
1,200 |
フォーク外幅(mm)
(フォーク拡張時) |
850 |
1,050
[1,550] |
1,050
[1,550] |
| フォーク重心(mm) |
600 |
600 |
600 |
| 旋回半径(mm) |
1,550±150 |
1,850 |
1,980 |
| 上部スライダー |
無 |
有(±50mm) |
有(±50mm) |
| 傾斜制御(度) |
2 |
2 |
2 |
| 揚重走行規制 |
1,500mm |
1,500mm |
2,400mm |
| 車体重量(kg) |
350 |
700 |
910 |
※本機の操縦にはフォークリフト運転特別教育の修了が必要です。
| 品番 |
M4336HLEF-500KG-4M |
M4336HLEF-500KG-4MF |
| 使用荷重(kg) |
500 |
500 |
上昇高さ(mm)
(フォーク反転時) |
290～4,205 |
290～4,210 |
全長(mm)
(マスト傾斜時) |
1,680 |
1,730 |
全幅(mm)
(フォーク拡張時) |
1,000
[1,500] |
1,018
[1,518] |
全高(mm)
(マスト傾斜時) |
1,945
[1,996：Iボルト含む] |
1,995 |
| フォーク長(mm) |
850 |
850 |
フォーク外幅(mm)
(フォーク拡張時) |
1,000
[1,500] |
1,000
[1,500] |
| フォーク重心(mm) |
425 |
425 |
| 旋回半径(mm) |
1,650 |
1,650 |
| 上部スライダー |
無 |
無 |
| 傾斜制御(度) |
2 |
2 |
| 揚重走行規制(mm) |
1,500 |
1,500 |
| 車体重量(kg) |
500 |
530 |
※本機の操縦にはフォークリフト運転特別教育の修了が必要です。
