ホイスト

■特長

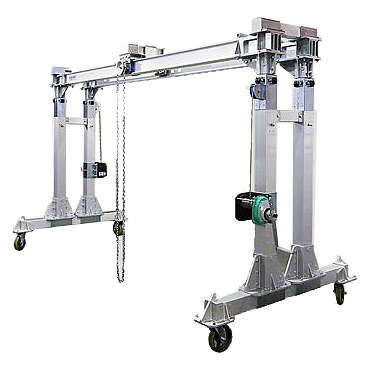

●手動ウィンチによる柱部伸縮機能を搭載した重荷重用1500kgタイプ
●伸縮250mmピッチでの中間固定が可能
●2本レールで構造強化を図り、最大4.5mの高さを実現

■各部名称

●クラブ式トロリ標準装備
プレントロリ仕様（手押横行式）とギヤードトロリ仕様（鎖動横行式）から選択可能。いずれも任意の位置で簡易固定可能

●ウレタンキャスター
キャスター無しや固定キャスターへの変更も可能（車輪材質はナイロン車への変更も可能）

●柱伸縮用ウィンチ
ロック機能付。ハンドル部は着脱可能

■トロリ部
※両側板の蝶ボルトを締めることで任意の位置で簡易固定可能です。
※いずれのトロリも追加することが可能です。

クラブ式プレントロリ（手押用横行式）	クラブ式ギヤードトロリ仕様（鎖動横行式）

■寸法図



■仕様

品番	定格 荷重 (kg)	サイズ（mm）							重量 (kg)
		全高 (最大/ 最小)	奥行	トロリ 下	レール 長	トロリ 可動域	全幅	間口
		A	B	C	D	E	F	G
クラブ式プレントロリ
M42LGW35-SS30-PT-1500E	1500	3550/ 2545	1750	3310	3000	2270	3297	2570	419
M42LGW35-SS40-PT-1500E					4000	3270	4297	3570	440
M42LGW40-SS30-PT-1500E		4050/ 2795	2000	3810	3000	2270	3297	2570	433
M42LGW40-SS40-PT-1500E					4000	3270	4297	3570	455
M42LGW45-SS30-PT-1500E		4550/ 3045	2100	4310	3000	2270	3297	2570	444
M42LGW45-SS40-PT-1500E					4000	3270	4297	3570	466
クラブ式ギャード
M42LGW35-SS30-GT-1500E	1500	3535/ 2530	1750	3295	3000	2242	3297	2570	431
M42LGW35-SS40-GT-1500E					4000	3242	4297	3570	453
M42LGW40-SS30-GT-1500E		4035/ 2780	2000	3795	3000	2242	3297	2570	445
M42LGW40-SS40-GT-1500E					4000	3242	4297	3570	467
M42LGW45-SS30-GT-1500E		4535/ 3030	2100	4295	3000	2242	3297	2570	457
M42LGW45-SS40-GT-1500E					4000	3242	4297	3570	478
