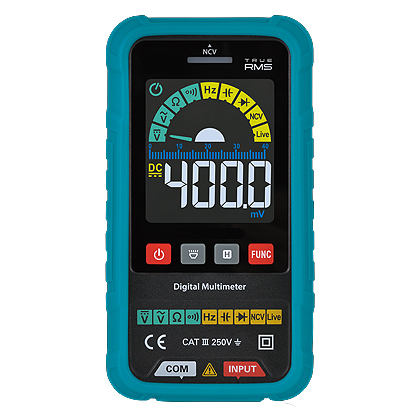

大型カラーLCDの小型デジタルサーキットテスター
バックライト・バーグラフ付き
■特長
●真の実効値型。
●明るいバックライト、バーグラフ付きで見やすい大型カラーLCD。
●滑りを防ぎ、本体を衝撃から護るホルスターが付属。
●直流／交流電圧測定・抵抗測定・導通試験を自動選択するオートファンクションモード。
●無駄な電池の消耗を防ぐオートパワーオフ機能、ディスプレイホールド機能付き。
●非接触電圧検知機能（NCV）、活線検知（LIVE）付き。
本体上部のNCVセンサーを、コンセントなど交流電圧の活線に近づけると、LCD表示、ブザー音、LEDの点灯で知らせます。
●本体背面にLEDライト付き。
●錆に強い金メッキ仕様のテストリード。
■使用例
オルタネーター充電電流の測定
■測定仕様（23℃±5℃、80％RH以下、ただし結露のないこと）
| 直流電圧（V） |
| 測定レンジ |
分解能 |
測定確度 |
入力抵抗 |
最大許容値 |
過負荷保護 |
| 400.0mV |
0.1mV |
±0.5%rdg±3dgt |
≒10MΩ |
600V |
600V DC または
600V ACrms |
| 4.000V |
0.001V |
| 40.00V |
0.01V |
| 400.0V |
0.1V |
| 600V |
1V |
| 交流電圧（～V）真の実効値(RMS)表示（ACカップリング) |
| 測定レンジ |
分解能 |
測定確度 |
入力抵抗 |
最大許容値 |
過負荷保護 |
| 4.000V |
0.001V |
±0.8%rdg±3dgt
※50Hz/60Hzは
1V以上入力時 |
≒10MΩ |
600V |
600V DC または
600V ACrms |
| 40.00V |
0.01V |
| 400.0V |
0.1V |
| 600V |
1V |
| 抵抗（Ω） |
| 測定レンジ |
分解能 |
測定確度 |
測定電流 |
開放端子間
電圧 |
過負荷保護 |
| 400.0Ω |
0.1Ω |
±1.0%rdg±5dgt |
≦0.11mA |
≒0.4V |
250V DC または
250V ACrms |
| 4.000kΩ |
0.001kΩ |
≦0.1mA |
| 40.00kΩ |
0.01kΩ |
≦0.03mA |
| 400.0kΩ |
0.1kΩ |
≦2.8μA |
| 4.000MΩ |
0.001MΩ |
≦0.3μA |
| 40.00MΩ |
0.01MΩ |
±1.5%rdg±10dgt |
≦0.1μA |
| 導通試験 |
| 測定レンジ |
分解能 |
|
ブザー鳴動 |
開放端子間
電圧 |
過負荷保護 |
| 400.0Ω |
0.1Ω |
|
＜50Ω |
≒2V |
250V DC または
250V ACrms |
| 周波数（Hz） |
| 測定レンジ |
分解能 |
測定確度 |
入力感度
（正弦波 RMS） |
|
過負荷保護 |
| 4.000Hz |
0.001Hz |
±1.0%rdg±3dgt |
≧2V |
|
250V DC または
250V ACrms |
| 40.00Hz |
0.01Hz |
| 400.0Hz |
0.1Hz |
≧300mV |
| 4.000kHz |
0.001kHz |
| 40.00kHz |
0.01kHz |
| 400.0kHz |
0.1kHz |
≧500mV |
| 4.000MHz |
0.001MHz |
≧5V |
| 静電容量 |
| 測定レンジ |
分解能 |
測定確度 |
応答時間 |
|
過負荷保護 |
| 4.000nF |
0.001nF |
±20%rdg±60dgt |
0.5秒～10秒以下 |
|
250V DC
または
250V ACrms |
| 40.00nF |
0.01nF |
| 400.0nF |
0.1nF |
±4.0%rdg±5dgt |
| 4.000μF |
0.001μF |
| 40.00μF |
0.01μF |
| 400.0μF |
0.1μF |
| 4.000mF |
0.001mF |
| ダイオードテスト |
| 測定レンジ |
分解能 |
測定確度
（0.4V以上） |
測定電流 |
開放端子間
電圧 |
過負荷保護 |
| 1.499V |
0.001V |
±1.5%rdg±5dgt |
≦0.8mA |
≒2V |
250V DC または
250V ACrms |
■その他測定項目
NCV（非接触電圧検知）測定（交流電圧のみ）
Live（活線検知）測定（交流電圧50Hz/60Hzのコンセントのみ）
■仕様
| 品番 |
M405DCT-2411K |
| 表示板（LCD） |
4色カラーVA液晶、4000カウント、文字高15.7mm、バックライト付き |
| レンジ切り換え |
オートレンジ |
| サンプリング速度 |
3回／秒 |
| 電池消耗表示 |
電池電圧約2.6V以下でLCDに マークが点灯 |
| 使用温・湿度 |
0℃～40℃、 80％以下（ただし結露のないこと）、高度2000ｍ未満 |
| 電源 |
単4形乾電池（1.5V AAA）2本 |
| 連続使用時間 |
マンガン電池：約5時間、アルカリ電池：約10時間 |
| オートパワーオフ |
各スイッチ最終操作後約15分で自動的に電源OFF（解除可能） |
| ライト機能 |
本体背面のLEDライトが点灯（最大約5ルーメン） |
| 認証 |
IEC-61010 CATⅢ 250V AC/DC、 IEC-61326、 IEC-62321（準拠） |
寸法
（H×W×D） |
127×66×19mm |
| 重量 |
約165g（電池含む） |
| 付属品※
|
テストリード（M405DCT-2411K-21189）、 取扱説明書 |
※本製品は電池が付属されていないため、別途お買い求めください。
■オプション
【AC/DCクランプアダプター M405DCT-2411K-771】
●AC / DC 400mVが測定可能なデジタルテスターに接続することで、AC / DC 400Aまでの電流測定が可能。
●出力波形と入力波形が同じなので、オシロスコープや記録計と接続して波形観測やデータ記録に利用可能。
●最大導体径φ19mmの小型クランプ。片手で操作しやすいスライドスイッチ式。
●収納、持ち運びに便利なキャリングケースが付属。
| 品番 |
M405DCT-2411K-771 |
| 項目 |
レンジ |
測定範囲 |
出力 |
確度 |
最大許容入力 |
| 直流電流 |
40A |
0～40A |
0～400mV (100mA/mV) |
1.5%rdg±0.5mV |
400A |
| 400A |
0～200A |
0～400mV (1A/mV) |
1.5%rdg±0.5mV |
| 200～300A |
4.0%rdg±0.5mV |
| 300～400A |
6.0%rdg±0.5mV |
| 交流電流 |
40A |
0～40A |
0～400mV (100mA/mV) |
1.5%rdg±0.5mV |
400A |
| 400A |
0～200A |
0～400mV (1A/mV) |
1.5%rdg±0.5mV |
| 200～300A |
4.0%rdg±0.5mV |
| 300～400A |
7.0%rdg±0.5mV |
| レンジ切換 |
マニュアルレンジ |
| 被測定導体径 |
最大φ19mm |
| 電源 |
1.5V R6P（単3）電池2本 |
| 寸法・重量 |
180(H)×43(W)×31(D)mm、210g |
| コード長 |
約145cm |
| 付属品 |
キャリングケース、電池写真単3形乾電池（1.5V R6P）×2本、取扱説明書 |
■その他オプション
【テストリード：M405DCT-2411K-21189】
ピン先は錆びに強い金メッキ仕様。（標準付属品）
【テストリードキット（ワニグチクリップ付き）：M405DCT-2411K-21152】
リード線にテスト棒を接続し、3種類のテストピンまたは2種類のテストフックを組み合わせて使うテストリードキット。
自動車の暗電流測定用テストフック、ワニグチクリップ（口径：20mm）、収納、持ち運びに便利なキャリングケースが付属。
【テストリードセット：M405DCT-2411K-21173】
ストレートテストピンは、ピン先φ0.5mmの極細テストピン。自動車のカプラ、細かい基盤配線などの測定に最適。
ワニグチクリップは、自動車のバッテリー端子や電線などをしっかりはさみ込んで、接触不良を起こしません。
【コイル型コンタクトピン：M405DCT-2411K-8104】
スプリング構造でバネ性に優れ、測定対象を傷つけにくい。
【ワニグチクリップ：M405DCT-2411K-1051】
テストリードのピン先に差し込んで使用。
【テストピン：M405DCT-2411K-1055】
テストリードの先端に接続して使用。赤色のみ。
【バッテリークリップ：M405DCT-2411K-1057】
大型ワニ口クリップがバッテリー端子をしっかりとクリップ。
テスターを置かずに片手で操作できるので、自動車バッテリーの電圧測定に最適。
【キャリングケース：M405DCT-2411K-2131】
ソフトタイプキャリングケース。
■タイプ
| M405DCT-2411K-21189
|
M405DCT-2411K-8104 |
 |
 |
| M405DCT-2411K-1051 |
M405DCT-2411K-1055 |
 |
 |
| M405DCT-2411K-1057 |
M405DCT-2411K-2131 |
 |
 |
| 品番 |
品名 |
備考 |
| M405DCT-2411K-21189 |
テストリード |
本体購入時の付属品
全長962mm |
| M405DCT-2411K-21152 |
テストリードキット(ワニグチクリップ付き) |
リード線：全長1600mm |
| M405DCT-2411K-21173 |
テストリードセット |
リード線：全長1600mm |
| M405DCT-2411K-8104 |
コイル型コンタクトピン |
ピンの長さ：15mm
ピンの口径：φ0.4mm
最大電流：1A、最大電圧：50V |
| M405DCT-2411K-1051 |
ワニグチクリップ |
- |
| M405DCT-2411K-1055 |
テストピン |
ピンの長さ：19mm
ピンの口径：φ0.8mm
ピン先の口径：φ0.4mm
最大電流：1A、最大電圧：50V |
| M405DCT-2411K-1057 |
バッテリークリップ |
- |
| M405DCT-2411K-2131 |
キャリングケース |
130×40×H180mm |
