いつでも、誰でも、手軽に振動計測ができる振動センサーです。
●3軸加速度センサー内蔵
●いつでも、誰でも、手軽に振動計測
●ゆっくりとした揺れを正確に計測
■主な特長

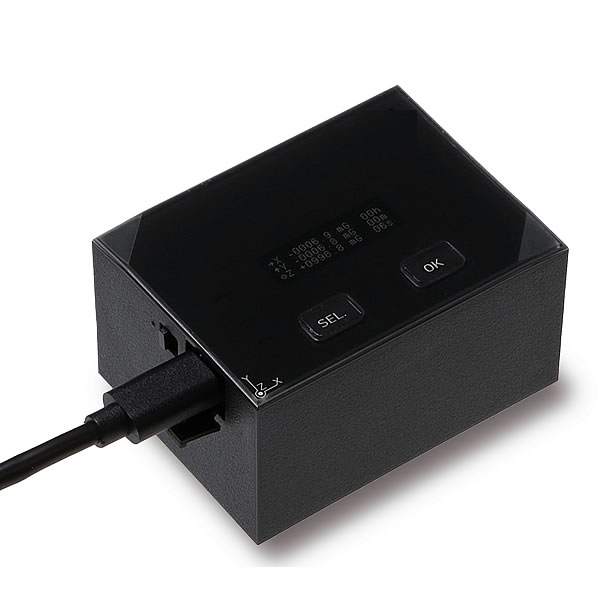

1.小型軽量、持ち運びも便利
手のひらサイズ 62.4（W）×36.2（H）×46.2（D）mm、軽量（約100g）を実現
2.簡単計測
本体に小型ディスプレイ、メモリーを搭載しているため、手のひらサイズの本体だけで計測が可能（外部からのUSB給電が必要）
3.Windows®搭載 PCと連携することで、計測データのより詳細な分析が可能
■いつでも、誰でも、手軽に振動計測
これまで製造設備の振動計測を専門の業者に依頼していませんでしたか。
そのため、費用もかかり、振動解析の結果が出るまで時間がかかっていませんでしたか。

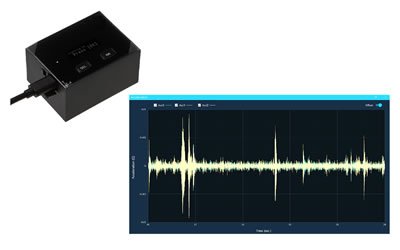

無線微振動データーロガー(3軸加速度センサー内蔵)「M4012MB-3AS」は、専門業者に依頼しなくても、自社で簡単に振動計測が可能です。
さらに、専用のViewerソフトウェアを利用することで、現場担当者自身がその場で結果を確認できます。
■低周波数の振動測定に強い水晶センサー採用
メーカー独自の水晶加速度センサー素子を採用。
水晶センサー素子の周波数変化で加速度を検出します。
建物や地面等の”低周波数の振動計測“に適しています。
■小型で軽量、持ち運びも簡単
小型・計量で、手のひらに乗るサイズなので、持ち運びも簡単です。
■無線で接続、離れた場所でも計測が可能
Bluetooth®による無線通信が可能です。
立ち入りが難しいエリアでも、設置して、離れた場所のコンピューターで計測データの取得・解析を行うことができます。

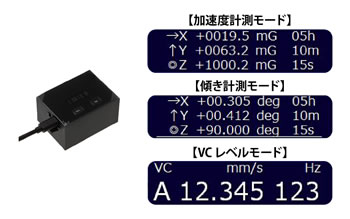

■簡単に振動を計測できます。
スマート振動センサーは単体(※1)で簡単に計測ができます。
複雑な配線や設定は不要です。
①加速度の計測/保存
②傾きの計測/保存
③許容振動基準の読み取り
(VC-A～VC-G)
(※1)動作には外部からのUSB給電が必要となります。

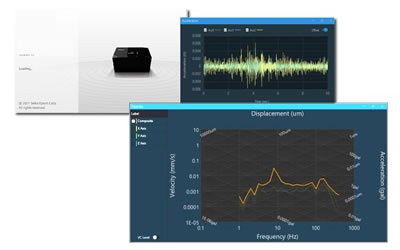

■専用ソフトウェアを無償ダウンロード可能
Windows®用の専用ソフトウェアが無償ダウンロード可能。
計測結果をPC上でリアルタイムに表示できます。
①加速度計測
②傾き計測
③1/3オクターブバンド分析＋トリパタイトグラフ表示
④振動許容基準(VCカーブ)表示(VC-A～VC-G)

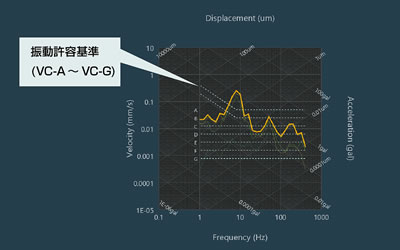

■振動許容基準(VCカーブ)表示
専用ソフトウェア(無償ダウンロード可能)を用いると、1/3オクターブバンド速度スペクトルによる、振動許容基準(VCカーブ)の表示/確認が可能です。(VC-A～VC-G)
■校正が可能
振動センサー『M4012MB-3AS』は加速度の校正が可能です。
製造現場における品質マネジメントシステムの要求事項として、測定器の校正が必要な場合、校正を承っています。
校正内容・期間・料金に関しては別途ご相談下さい。
■こんな方におすすめです。
●外部専門家に振動計測を依頼せずに、自社で簡単に計測・分析をしたい
●振動計測のエキスパートを社内で育成し、振動計測を自社で完結できるようにしたい
●担当者の感覚に頼っている設備の状況把握を数値化・定量化して誰でもできるようにしたい
●振動が影響しているかもしれない製造課題があるが、調査方法に悩んでいる
●工事の影響範囲を事前に測定して、生産への影響を最小限にしたい
●設備設置時や課題発生時に床振動の影響を確認したい

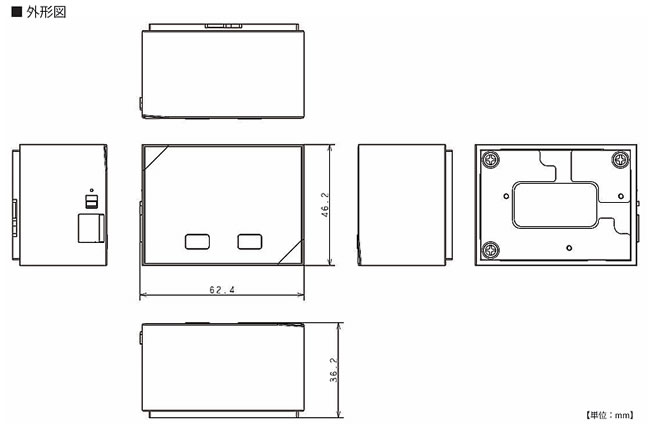

■外形図
■仕様
| センサー仕様 |
検出値 |
加速度値3軸（x方向、y方向、z方向） |
| 測定レンジ |
±5 (G)*1 |
| 最大測定周波数 |
460 (Hz) |
| ノイズ密度 |
0.2μG/√Hz*2 |
| 計測モード |
①加速度計測モード |
出力データ：加速度値（3軸）
最大サンプリンググレート：1,000（Hz） |
| ②傾き計測モード |
出力データ：傾き（2軸）サンプリング：1（Hz） |
③振動レベル（VC）
測定モード |
出力データ：振動レベル（VC判定値）
（専用PCソフトウェアによりトリパタイト表示可能） |
| ｲﾝﾀｰﾌｪｰｽ |
有線 |
USB MicroB |
| 無線 |
Bluetooth Low Energy
（付属の専用USBレシーバーと専用PCソフトウェア
でのみ通信可能） |
| 内蔵メモリー |
加速度保存時間 |
最大約2時間*3 |
| 電源 |
USB給電＋5(V) 1（A)*4 |
| 電源 |
電源I/F |
USB MicroB（1mケーブル同梱） |
| 温度範囲 |
0～40（℃） |
| 寸法 |
62.4 (W)×46.2 (D)×36.2 (H)mm |
| 質量 |
約100g |
| 製品保証期間 |
製品納入日より起算して1年間 |
| 同梱物 |
USBケーブル 無線通信用 専用USBレシーバー
クイックスタートガイド |
専用ホームページから
ダウンロードが可能なもの |
PCビューアーソフト |
（※1）標準重力加速度値 9.80665(m/s2)にて校正しています。
（※2）25℃にて。0.5(Hz)～6(Hz)におけるノイズ密度の平均値をTyp.値にて表記
（※3）加速度計測モードにてサンプリングレート1,000(Hz)の場合
（※4）本製品をご使用の際は、USBポートからの電源供給が必要となります。
