シンプル、ローコスト電動ウインチ
定格荷重100kg
単相100V
ワイヤー10m
巻取速度12m/分
■特徴
●価格を追求したシンプルな構造の電動ウインチです。
●工夫次第でいろいろな用途に使用できます。
●オイルやカーボンブラシ交換のないメンテナンスフリー設計です。
●単相100V仕様ですので広範囲にご使用頂けます。
●動作音が小さいので使用状況を選びません。
●アイ加工済みワイヤーが標準装備されていますので、すぐにご使用頂けます。
(必要な場合に応じて先端金具を別途お買い求めください。)
| M400CW-100kg |
M400CW-200kg |
 |
 |
▲使用上の注意
●本機は屋内仕様です。雨、雪、夜露などの当たる野ざらし状態での使用はできません。
●本機の時間定格は5分です。長時間の連続運転には不向きです。
●電圧を落としての低速運転はできません。
■操作
■アイ加工済みワイヤー(標準装備)の寸法

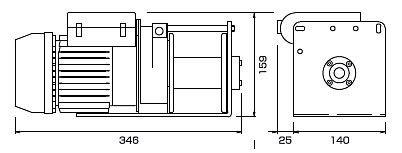

■寸法図
| M400CW-100kg |
|
| M400CW-200kg |
 |
■仕様
| 品番 |
M400CW-100kg |
M400CW-200kg |
| 定格荷重 |
100kg |
200kg |
| 揚程 |
10m |
10m |
| 巻取速度 |
12m/min |
10m/min |
| 電源 |
単相100V 50/60Hz |
単相100V 50/60Hz |
| 電動機 |
250W |
500W |
| 定格時間 |
5分 |
5分 |
| 電源コード長さ |
3m |
3m |
| 操作コード長さ |
3m |
3m |
| ワイヤー径 |
4mm |
5mm |
| 自重 |
10kg |
15kg |
■オプション
●リミットレバー(オプション)
ワイヤーロープの巻き込み過ぎを防いだり、任意の地点で停止させたい時などにご使用下さい。
本体取り付け用(M400L-HS)のユニバーサルタイプ(M400L-US)任意場所取り付け用がございます。
用途に応じてお買い求めください。
| M400L-HS |
M400L-US |
 |
 |
▲使用上の注意
●本機は屋内仕様です。雨、雪、夜露などの当たる野ざらし状態での使用はできません。
●上昇リミット専用です。下降時のリミットはできません。
■取付例
|
M400L-HS? |
 |
 |
| M400L-US |
 |
■仕様
| 品番 |
M400L-HS |
M400L-US |
| コード長 |
0.3m |
1m |
自重
(リミットディスク含む) |
450g |
450g |
■オプション
●滑車セット(200kg)(
M400W-DFS)
●滑車セット(400kg)(
M400DF-DF400S)
電動ウインチ100kg M400CW-100kgの定格荷重を倍の200kgにすることができます。
ただし巻上速度は半分になります。
先端はフックとシャックル両方付いていますので、様々な物を掛けられます。
●単管用アダプター(
M400W-PAS)
電動ウインチ100kg M400CW-100kgを42.7～48.6mmの単管に装着することができます。
・適合単管サイズ：42.7～48.6mm
・クランプ部首振角度：300°
| M400W-PAS |
 |
 |
■オプション
| 品番 |
品名 |
| M400DF-DF400S |
電動ウインチ200kg用滑車キット |
| M400W-DFS |
電動ウインチ100kg用滑車キット |
| M400W-PAS |
単管用アダプター |
●交換用ワイヤー
| 品番 |
品名 |
| M400W-10S |
電動ウインチ100kg用交換ワイヤー |
| M400W-510S |
電動ウインチ200kg用交換ワイヤー |
●プレントロリー(
M400W-PTS)
電動ウインチ100kg M400CW-100kgをH型鋼やI型鋼に装着し小型簡易捕イストとして使用できます。
・適合レール巾：75・100mm
・最小回転半径：1m
●パイプトロリー （
M400W-PRS）
電動ウインチをパイプに取り付けて走行させることができます。
定格荷重：250kg
適合パイプサイズ：42.7～48.6mm
最小回転半径：1m
