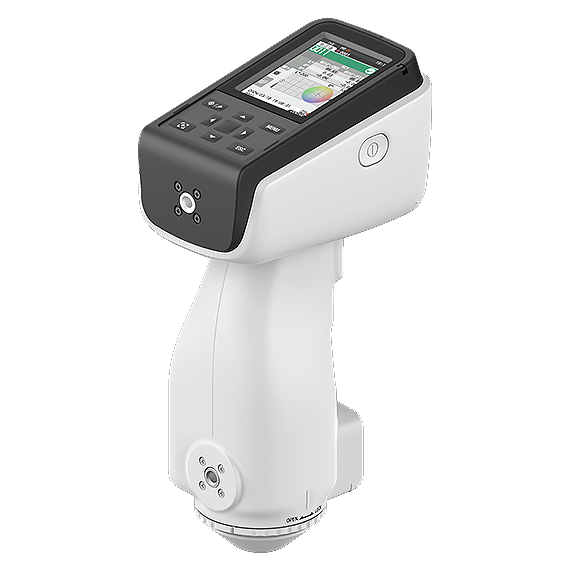

M396CLP-16DK／M396CLP-17DKは、小型サンプルや曲面の色彩測定に適した縦型ポータブル分光測色計です。手にフィットしやすいグリップ形状と見やすい操作画面を採用し、片手での測定にも配慮した使いやすい設計です。
SCI（正反射光含む）／SCE（正反射光除去）の自動切替に対応し、さまざまな素材の色彩管理に活用可能。M396CLP-17DKはφ8mm／φ3mmの測定径切替に対応し、さらに電子ビューファインダーを搭載しているため、小さな測定箇所でも位置を確認しながら測定できます。
■特長
●小型・曲面サンプルを測定しやすい縦型デザイン
人間工学に基づいた握りやすいグリップを採用。片手で保持しやすく、小型サンプルや曲面などの測定にも適しています。操作画面に傾斜を設けることで、測定時の視認性にも配慮されています。
●SCI／SCEを自動で切り替えて測定
di:8°、de:8°の積分球方式を採用。光トラップを自動で開閉することで、SCI（正反射光含む）／SCE（正反射光除去）の切り替えが可能です。試料表面の光沢を含めた色評価や、光沢の影響を除いた色評価に対応します。
●用途に合わせて選べる測定径
M396CLP-16DKは測定径φ8mmに対応。M396CLP-17DKはφ8mm／φ3mmの2種類に対応し、ターゲットマスクの交換とレンズ位置の切り替えによって測定径を変更できます。小さな部品や狭い測定箇所など、対象に合わせた測定が可能です。
●電子ビューファインダーで測定位置を確認〈M396CLP-17DK〉
M396CLP-17DKには電子ビューファインダーを搭載。本体の液晶画面でサンプル画像を確認でき、測定したい位置への位置合わせをサポートします。※M396CLP-16DKには電子ビューファインダーは搭載されていません。
●約0.7秒のスピーディーな測定
SCIまたはSCEでの測定時間は約0.7秒、最短測定可能間隔は約1.5秒。連続した測色作業を効率よく行えます。
●波長ずれを自動診断・補正する「WAA」搭載
コニカミノルタ独自の自動波長診断・補正機能「WAA（Wavelength Analysis & Adjustment）」を搭載。測定器の波長ずれを自動で検出・補正し、安定した色彩管理をサポートします。
●測定結果をカラー液晶で分かりやすく表示
2.7型TFTカラー液晶を搭載。色彩値・色差値のほか、色彩値グラフ、色差グラフ、分光グラフ、OK・NG判定、擬似カラーなど、多彩な表示に対応しています。
●USB・無線通信に対応
USBによる有線接続に加え、別売の無線LAN／Bluetoothモジュール（M396CLP-16DK-A300K）を使用することでワイヤレス接続にも対応。測定環境に合わせたデータ管理が可能です。
●PCを利用した色彩管理にも対応
別売の色彩管理ソフトウェア（M396CLP-16DK-SMNX2K）を使用することで、測定器をPCから操作・制御できます。データリスト、色差グラフ、分光グラフなどを活用し、多様な指標による色彩管理をサポートします。
●分光測色計設定ツール（Ver.1.5以降）
機器設定の一括設定が可能です。複数台をご使用される場合や、工場間、お取引先と同一条件の設定を適用する場合、設定ファイルを作成することで、かんたんに同じ条件の設定を行うことができます。
［システム要件一覧］
| OS |
WindowsⓇ 10 Pro 64bit バージョン1903以上
WindowsⓇ 11 Pro |
| CPU |
2.0 GHz相当以上 |
| メモリ |
2 GByte以上 |
| ハードディスク |
システムドライブに10 GB以上の空きが必要 |
| その他 |
USBポート
※測定器との接続、M396CLP-16DK-SMNX2Kのドングルの接続に必要 |
WindowsⓇは、米国 Microsoft corporationの米国およびその他の国における登録商標です。
●さまざまな測定スタイルに対応
本体の三脚穴を利用して市販のアームや治具に固定でき、製造ラインでの色彩管理などにも活用できます。また、別売のトップポートアダプター（M396CLP-16DK-A304K）を使用すれば、本体を逆さに設置して小型・球体サンプルを安定して測定できます。
●充電とゼロ校正ができるクレードル
クレードルは充電とゼロ校正ボックスの機能を兼ね備えており、正面には白色校正キャップを取り付けることもできます。
※ M396CLP-17DKは標準付属品、 M396CLP-16DKは別売付属品です。
■寸法図
■システム図
■共通仕様
| 品番 |
M396CLP-16DK |
M396CLP-17DK |
| 照明受光光学系 |
di:8°、de:8°（拡散照明・8°方向受光）、
SCI（正反射光含む）/SCE（正反射光除去）自動切替機構付き |
照明受光光学系
対応規格 |
ISO7724/1、CIE No.15（2004）、ASTM E1164(SCI）、
DIN 5033 Teil7、JIS Z 8722条件c に準拠 |
| 積分球サイズ |
Φ40 mm |
| 受光素子 |
デュアル32素子シリコンフォトダイオードアレイ |
| 分光手段 |
平面回折格子 |
| 測定波長範囲 |
400 nm～700 nm |
| 測定波長間隔 |
10 nm |
| 半値幅 |
約10 nm |
| 反射率測定範囲 |
0～175%、表示分解能：0.01% |
| 測定用光源 |
パルスキセノンランプ（UVカットフィルター付き） |
| 測定時間 |
約0.7秒
（SCIまたはSCEで測定したとき、測定ボタンを押してから
測定が完了するまでの時間） |
最短測定
可能間隔 |
約1.5秒
（SCIまたはSCEで測定したとき） |
| 測定可能回数 |
約2,000回
※専用リチウムイオン電池フル充電、SCIまたはSCE、23℃にて10秒間隔で
連続測定したとき(電子ビューファインダー機能を未使用時)
※無線LAN/Bluetoothモジュール(別売)を使用時は約1000回 |
| 測定径/照明径 |
MAV:Φ8 mm/Φ11 mm |
MAV:Φ8 mm/Φ11 mm
SAV:Φ3 mm/Φ6 mm
※ターゲットマスク交換およびレンズ位置
切替えにより変更可能 |
| 繰り返し性※1
|
色彩値：標準偏差ΔE*ab 0.04以内 |
色彩値：標準偏差ΔE*ab 0.02以内 |
| 器差※2
|
BCRAシリーズⅡタイル12色の
平均値ΔE*ab 0.2以内 |
BCRAシリーズⅡタイル12色の
平均値ΔE*ab 0.12以内 |
| 表示ディスプレイ |
2.7型TFTカラー液晶 表示上下反転機能付き |
| 波長補正機能※3
|
WAA(Wavelength Analysis & Adjustment) 技術 |
| インターフェース |
USB2.0、無線LAN(IEEE 802.11 b/g/n)
Bluetooth(Ver.4.1, SPP対応)※4※5
|
電子ビューフ
ァインダー機能 |
無し |
内蔵カメラによるサンプル画像：画像の
表示は本体液晶画面で確認可能 |
| 観察条件 |
2°視野、10°視野 |
| 観察光源 |
A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、
LED-B1、LED-B2、LED-B3、LED-B4、LED-B5、LED-BH1、LED-RGB1、
LED-V1、LED-V2、ユーザー設定光源(最大3個)※6
(2種類の光源での同時評価可能) |
| 表示項目 |
色彩値、色差値、色彩値グラフ、色差グラフ、分光グラフ、OK・NG判定、擬似カラー |
| 表色系・色空間 |
L*a*b*/L*C*h/ハンターLab/Yxy/マンセル(C)/XYZおよび各色差(マンセルは除く) |
| インデックス |
MI、WI(ASTM E313-73/ASTM E313-98)、
YI(ASTM E313-73、ASTM D1925)、ISOブライトネス(ISO2470)、
WI/Tint(CIE)、Tristimulus Strength、Opacity、
Grey scale(ISO 105-A05)、8°グロス値、ユーザーインデックス※7、
Blackness(My) (ISO18314-3/DIN55979)、
Jetness(Mc) (ISO18314-3)、Undertone(dM) (ISO18314-3) |
| 色差式 |
ΔE*ab(CIE1976)/ΔE*94(CIE1994)/ΔE00(CIE DE2000)/CMC(l：c)/
ハンターΔE/DIN99o/FMC-2/ΔE*94(Special)※8
|
| 格納データ数 |
基準色：1,000データ ＋ 測定値：5,000データ |
| 電源 |
AC電源：USB Type-C ACアダプタ―(Power Delivery対応、15 W以上)
電池：専用リチウムイオン電池(着脱式)
USB充電：USBバスパワー(専用リチウムイオン電池装着のこと) |
| 充電時間 |
約3.5時間(急速充電)/ 約6時間(標準) |
| 使用温湿度範囲 |
5～40℃、相対湿度80%以下（35℃のとき）、結露しないこと |
| 保管温湿度範囲 |
0～45℃、相対湿度80%以下（35℃のとき）、結露しないこと |
サイズ
(幅×高さ×奥行) |
約79×230×128mm |
| 質量 |
約660g
(リチウムイオン電池含む) |
約700g
(リチウムイオン電池含む) |
※1：白色校正後、白色校正板を5秒間隔で30回測定したとき、メーカー測定条件による
※2：MAV-SCI、コニカミノルタマスターボディ基準、当社測定条件による
※3：WAA(Wavelength Analysis & Adjustment) 機能により、測定器の波長診断及び波長補正が可能です。購入後１年間は無償で利用でき、2年目以降は測定器本体の点検・校正サービスを受けることにより、利用継続できます。
※4：別売付属品の無線LAN/Bluetoothモジュール(CM-A300)が必要です。
※5：無線LANセキュリティは、AdHoc方式の場合、WPA2-PSK(WPA2-Personal)及びWPA-PSK(WPA-Personal)、Infrastructure方式の場合は、WPA3-PSK(WPA3-Personal)、WPA2-PSK(WPA2-Personal)、WPA-PSK(WPA-Personal)に対応しています。
※6：ユーザー設定光源の設定には別売付属品の色彩管理ソフトウェアSpectraMagic NX2 Ver. 1.3以降が必要です。
※7：ユーザーインデックスの設定には、分光測色計設定ツールVer.1.5以降および色彩管理ソフトウェア（M396CLP-16DK-SMNX2K）のライセンスが必要です。
※8：2つの色を比較する場合、どちらか一方を基準として定めない場合には、ΔE*94(Special)をご利用ください。
■オプション
| M396CLP-16DK-A178K |
M396CLP-16DK-A180K |
 |
 |
| M396CLP-17DK-A179K |
M396CLP-17DK-A181K |
 |
 |
| M396CLP-16DK-A299K |
M396CLP-16DK-A298K |
 |
 |
| M396CLP-16DK-SMNX2K |
M396CLP-16DK-A304K |
 |
 |
| M396CLP-16DK-A183K |
M396CLP-16DK-A184K |
 |
 |
| M396CLP-16DK-A182K |
M396CLP-16DK-A297K |
 |
 |
| M396CLP-16DK-A237K |
M396CLP-16DK-A247K |
 |
 |
| M396CLP-16DK-GN101K |
M396CLP-16DK-A234K |
 |
 |
| 品番 |
品名 |
対応機種 |
備考 |
| M396CLP-16DK-A178K |
ターゲットマスクφ8mm
（安定板付き） |
M396CLP-16DK |
標準付属品 |
| M396CLP-16DK-A180K |
ターゲットマスクφ8mm
（安定板なし） |
| M396CLP-17DK-A179K |
ターゲットマスクφ3mm
（安定板付き） |
M396CLP-17DK |
標準付属品 |
| M396CLP-17DK-A181K |
ターゲットマスクφ3mm
（安定板なし） |
| M396CLP-16DK-A299K |
クレードル
（充電台、ゼロ校正） |
共通 |
M396CLP-16DKは
別売り |
| M396CLP-16DK-AC405K |
ACアダプタ |
標準付属品 |
| M396CLP-16DK-FA45K |
USBケーブル（2m）
Type-C - Type-C |
| M396CLP-16DK-A235K |
リチウムイオン電池 |
| M396CLP-16DK-A298K |
白色校正キャップ |
| M396CLP-16DK-RA73K |
リストストラップ |
| M396CLP-16DK-A305K |
充電端子キャップ |
| M396CLP-16DK-SMNX2K |
色彩管理ソフトウェア |
別売り |
| M396CLP-16DK-FA28K |
USBケーブル（2m）
Type-A - Mini-B |
| M396CLP-16DK-A300K |
無線LAN/Bluetooth
モジュール |
| M396CLP-16DK-A304K |
トップポートアダプター |
| M396CLP-16DK-A183K |
ターゲットマスクφ8mm
（ガラス付き） |
| M396CLP-16DK-A184K |
粉体セル |
| M396CLP-16DK-A182K |
ゼロ校正ボックス |
| M396CLP-16DK-A297K |
ハードケース |
| M396CLP-16DK-A237K |
充電器 |
| M396CLP-16DK-A247K |
カラープレート（ホワイト） |
| M396CLP-16DK-A248K |
カラープレート
（ペールグレー） |
| M396CLP-16DK-A249K |
カラープレート
（ミディアムグレー） |
| M396CLP-16DK-A250K |
カラープレート
（ダークグレー） |
| M396CLP-16DK-A251K |
カラープレート
（ディープピンク） |
| M396CLP-16DK-A252K |
カラープレート（レッド） |
| M396CLP-16DK-A253K |
カラープレート（オレンジ） |
| M396CLP-16DK-A254K |
カラープレート
（ブライトイエロー） |
| M396CLP-16DK-A255K |
カラープレート（グリーン） |
| M396CLP-16DK-A256K |
カラープレート（シアン） |
| M396CLP-16DK-A257K |
カラープレート
（ディープブルー） |
| M396CLP-16DK-A258K |
カラープレート
（ディープパープル） |
| M396CLP-16DK-A259K |
カラープレート
（ディープイエロー） |
| M396CLP-16DK-A260K |
カラープレート（ブラック） |
| M396CLP-16DK-GN101K |
カラータイル（グリーン） |
| M396CLP-16DK-A234K |
Bluetooth(R) プリンター |
