60mm高輝度大形ドットLED表示!軽量コンパクト
測定値循環表示で暑熱環境が一目瞭然
JIS規格 JIS B 7922:2023 CLASS1.5準拠の設置型でありながらφ75黒球採用により大幅にサイズダウン。
持ち運びが容易で、屋外·屋内問わず様々な箇所に設置可能。
高輝度LED表示のため直射日光下でも視認性がよく、夜間作業や暗い環境での熱中症対策にも役立ちます。
LPWA通信(920MHz帯)にも対応、測定データを広域通信網やクラウドに送信出来るタイプも製作可能。 また有線通信(RS-485,DC4～20mA)にも対応し、PCアプリでデータ記録も可能です。
■特長
●WBGT・周囲温度・湿度をサイクリック表示
●JIS規格 JIS B 7922:2023 CLASS 1.5 準拠
●Φ75黒球採用により軽量コンパクト。持ち運びも容易で仮設使用にも好適
●LPWA通信はLoRaWAN/Sigfoxに対応、他の通信形態には別途対応
● 工場や建設現場、学校施設、スポーツ施設、介護施設など、屋内外問わずに設置可能
●大形LED表示により、夜間作業や暗い倉庫内の熱中症対策にも好適

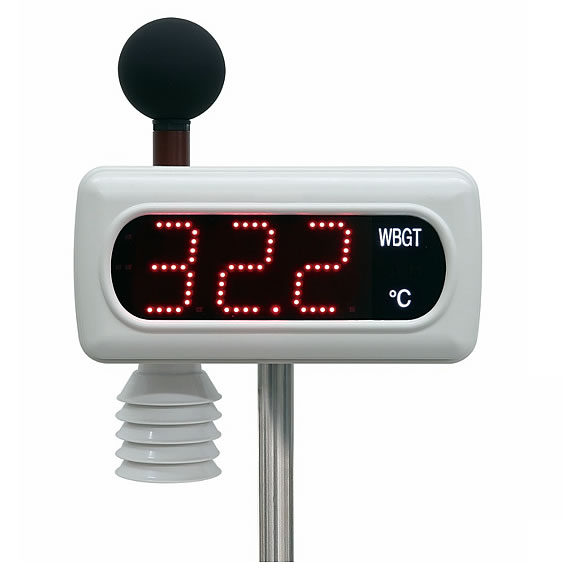

■外観
■外形寸法
■設置イメージ（三脚スタンド使用時）
・移動が簡単
・軽量、コンパクト
・三段伸縮、水平器付きで斜面設置も可能
■共通仕様
| 準拠規格 |
JIS B 7922：2023 精度区分 クラス1.5 準拠 |
| 測定範囲 |
WBGT |
0～60.0 ℃ |
| 周囲温度 |
-19.9～80.0 ℃ |
| 相対湿度 |
10～90.0 %RH |
| 黒球温度 |
0～80.0℃(Φ150黒球に換算) |
| 湿球温度 |
周囲温度と相対湿度から算出(推定自然湿球温度) |
| 測定精度 |
WBGT |
±1.5℃ (15～40℃) |
| 周囲温度 |
±0.5℃ (20～50℃) |
| 相対湿度 |
±3%RH (30～90%RH、25℃において) |
| 黒球温度 |
±0.5℃ (20～60℃) |
| 表示 |
表示仕様 |
高輝度ドット赤色LED 文字高さ 60mm |
| 表示内容 |
WBGT、周囲温度、相対湿度 (循環表示または固定表示) |
| 黒球仕様 |
Φ 75 銅製 |
| 温湿度測定 |
自然通風測定 (センサはラジェーションシールドに収納) |
| WBGT計算式 |
日射有り |
0.7×湿球温度 + 0.2×黒球温度 + 0.1×周囲温度 |
| 日射無し |
0.7×湿球温度 +0.3×黒球温度 |
| WBGT計算式切替機能 |
切替機能付 |
| 電源 |
AC100V (電源ケーブル4.8m付) |
| 設置環境 |
屋外・屋内 |
| 保護構造 |
降雨下での使用可能(自然通風測定が必要なためIP規格での規定困難) |
| 取付方法 |
三脚設置、ポール差込 |
| 使用環境 |
-10～60℃ 10～90%RH(結露なきこと) |
| 保存環境 |
-20～65℃ (結露なきこと) |
| 質量 |
約 3.5kg(三脚スタンド除く) |
■仕様
| 番号 |
供給電源
電源電圧 |
通信機能*1
仕様 |
通信機能2*
仕様 |
取付方法
仕様 |
| M368LHP-53T |
AC100V |
出力なし |
出力なし |
三脚取付(軽量アルミ三脚) |
| M368LHP-54T |
三脚取付 |
| M368LHP-55T |
ポール差込 |
