  • 電動アシストユニット(ハンドル仕様取付キット有)
参考画像

電動アシストユニット(ハンドル仕様取付キット有)

商品番号:M3660AS-20AST

販売価格:188,100円(税込)

数量:



手押しタイプの車両にアドオンすることで電動アシスト機能を付加します。
運搬対象100~200kgクラスを想定した軽負荷用モジュールです。

■特徴
●本製品は運搬対象100~200kgクラスを想定した軽負荷用モジュールです。
●500kg超クラスなど、さらに重たいものに対応したモジュールは開発中です。
●標準仕様品のご提供からカスタマイズ開発まで対応可能です。



※アシスト制御ユニットを車両に固定する板金部品、BLDCモータを保持するブラケットもご用意しています。
※アシスト制御ユニットは、ハンドルユニット用とスロットルレバー用の2種類があります。




■仕様
●性能
最大発揮力 40.8N
100kg 運搬始動抵抗の約60%をアシスト
最高速度 8.3~11.5km/h
連続使用時間 約3時間
充電時間 約3時間
バッテリ寿命 500サイクル
電源オフ時の車輪負荷 フリー
品  番 品  名 価  格
M3660AS-10AST 電動アシストユニット(スロットル取付キット有) 151,800円 (税込)
M3660AS-10BST 電動アシストユニット(スロットル取付キット無) 108,680円 (税込)
M3660AS-20AST 電動アシストユニット(ハンドル仕様取付キット有) 188,100円 (税込)
M3660AS-20BST 電動アシストユニット(ハンドル仕様取付キット無) 147,400円 (税込)

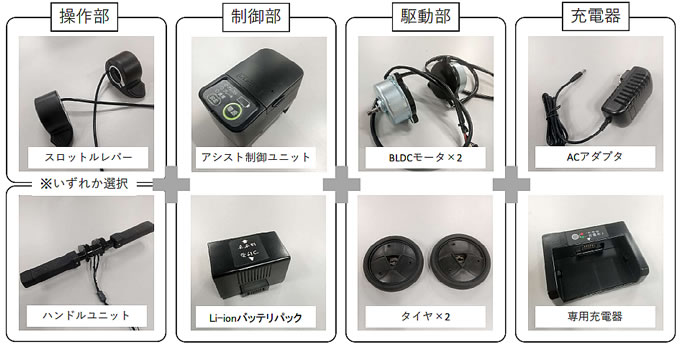

  スロットルレバー仕様 バンドルユニット仕様
操作部 スロットルレバー×2pcs ハンドルユニット
操作力センサLR、把持検知センサ
搭載
操作力検知範囲 : ±30N(不感帯
±5N)
アシスト制御
ユニット
スロットル仕様専用
3軸加速度センサ、6軸モーションセンサ、
音声IC搭載
ハンドル仕様専用 3軸加速度センサ、
6軸モーションセ ンサ、音声IC搭載

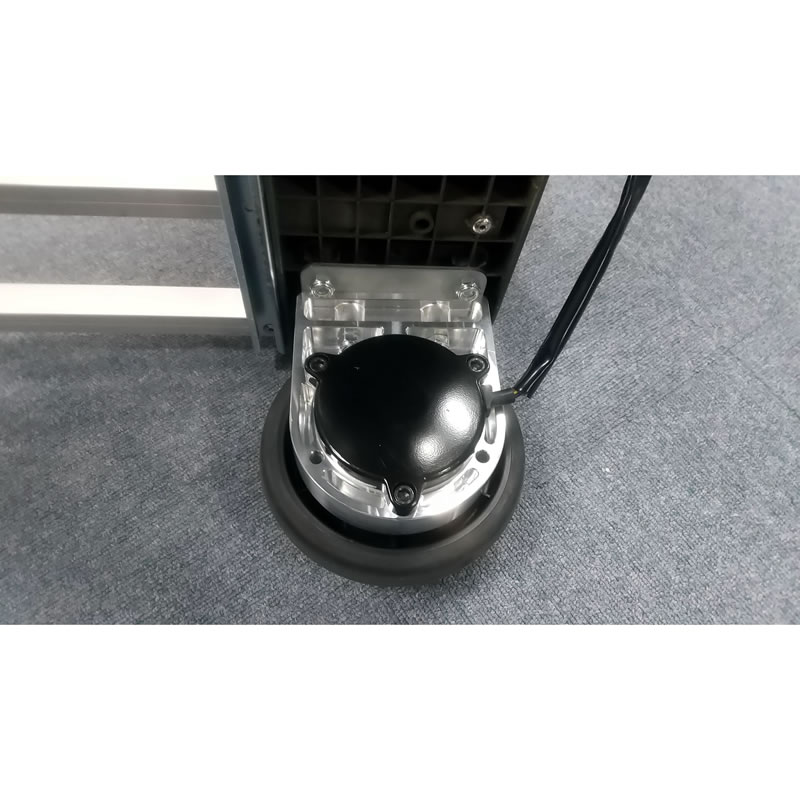

モータ ブラシレスDCモータ 12V 30W×2pcs
減速機構:なし
許容荷重:45kg/unit
本体+積載荷重の目安:最大135kg
車輪 φ150mm×2
バッテリー Li-ion 14.4V 3.3Ah
充電器 〇(付属)
ACアダプタ 入力100-240V / 出力DC19V 1.5A
オプション ? モータブラケット(モータを車両に取り付けるための部品)
? アシスト制御ユニット固定用板金
? モータ軸強度UP品(許容荷重:75kg/unit、本体+積載荷重の目安:最大 225kg)
? 各種延長ハーネス
? 追加バッテリパック ? スロットルレバー取付用アダプタ(既製品)


  スロットルレバー仕様 バンドルユニット仕様
性能
最大発揮力 40.8N 100kg運搬 始動抵抗の約60%をアシスト
最高速度 8.3~11.5km/h
連続使用時間 約3時間
充電時間 約3時間
バッテリ寿命 500サイクル
電源オフ時の車輪負荷 フリー
環境条件
実用登坂角度 N/A
使用温度範囲 0~40℃ (結露なきこと)
保管温度範囲 -20~60℃(結露なきこと)
耐水性 IPX3相当
防湿材コーティング T.B.D


  スロットルレバー仕様 バンドルユニット仕様
アシスト制御方式 右操作:前進方向のトルク発生
左操作:後退方向のトルク発生
操作力センサに基づくアシスト
旋回アシスト ×
ハンドルから
手を離すとブレーキ
×
(スロットルから手を離すとアシストオフ)
空転検知 空転検出でアシストオフ 空転検出でアシストオフ
坂道制御 × ×
速度制限 6km/h超過でアシストオフ 6km/h超過でアシストオフ
加速度制限 × ×
自己診断機能
自動電源オフ機能
警告機能
(起動時スロットル操作、バッテリ残量低下時、 自動電源オフ時)
