業務用日本製エアーカーテン(単相100V/60Hz)

商品番号:M3177K-3012SM-60HZ

販売価格:Mail

数量:



■用途
店舗や倉庫出入り口などでの外風・熱遮断
喫煙コーナーなどでのゾーニング
ホールなど高天井場所での暖房効果改善
パノラマウインドウのくもり止め

■品番の見方


■外形図

品番 寸法(mm) 機種選定方法
A B C D E
MG18K-2506SM 600 450 570 3 3
MG18K-2509SM 900 750 870 5 3
MG18K-2512SM 1194 1044 1164 6 3
MG18K-3006SM 600 450 570 3 3
MG18K-3009SM 900 750 870 5 3
MG18K-3012SM 1194 1044 1164 6 3
MG18K-3006TM 600 450 570 3 4
MG18K-3009TM 900 750 870 5 4
MG18K-3012TM 1194 1044 1164 6 4


■仕様
品番 50Hz MG18K-2506SM-50HZ MG18K-2509SM-50HZ MG18K-2512SM-50HZ
60Hz MG18K-2506SM-60HZ MG18K-2509SM-60HZ MG18K-2512SM-60HZ
取付 標準取付・タテ取付
本体間口寸法
(cm)
60 90 120
電源 単相100V
速調
消費電力
(W)
50Hz 27 26 45 42 54 50
60Hz 34 29 51 44 61 53
電流(A) 50Hz 0.27 0.26 0.45 0.43 0.54 0.51
60Hz 0.35 0.3 0.51 0.45 0.61 0.54
平均吹出風速
(m/s)
50Hz 6.2 5 6.5 5.4 5.8 4.9
60Hz 6.2 4.8 6.5 5.2 5.8 4.7
最大吹出風速
(m/s)
50Hz 9.5 8.8 9.5 8.8 9.5 8.8
60Hz 9.5 8.5 9.5 8.5 9.5 8.5
風量(m3/h) 50Hz 670 540 1060 870 1240 1050
60Hz 670 520 1060 850 1240 1020
騒音(dB) 50Hz 40 35.5 41.5 38 42.5 39.5
60Hz 40 35.5 41.5 38 42.5 39.5
起動電流
(A)
50Hz 0.42 0.69 0.8
60Hz 0.41 0.67 0.77
質量(kg) 7 10.5 13.3
品  番 品  名 価  格
M3177K-2506SM-50HZ 業務用日本製エアーカーテン(単相100V/50Hz) Mail
M3177K-2509SM-50HZ 業務用日本製エアーカーテン(単相100V/50Hz) Mail
M3177K-2512SM-50HZ 業務用日本製エアーカーテン(単相100V/50Hz) Mail

品  番 品  名 価  格
M3177K-2506SM-60HZ 業務用日本製エアーカーテン(単相100V/60Hz) Mail
M3177K-2509SM-60HZ 業務用日本製エアーカーテン(単相100V/60Hz) Mail
M3177K-2512SM-60HZ 業務用日本製エアーカーテン(単相100V/60Hz) Mail


品番 50Hz MG18K-3006SM-50HZ MG18K-3009SM-50HZ MG18K-3012SM-50HZ
60Hz MG18K-3006SM-60HZ MG18K-3009SM-60HZ MG18K-3012SM-60HZ
取付 標準取付・タテ取付
本体間口寸法
(cm)
60 90 120
電源 単相100V
速調
消費電力
(W)
50Hz 42 41 70 67 95.5 86
60Hz 59 49 83 74 112 96.5
電流(A) 50Hz 0.44 0.42 0.74 0.69 0.96 0.89
60Hz 0.6 0.49 0.84 0.76 1.12 0.97
平均吹出風速
(m/s)
50Hz 7.5 6.7 8 7 7.3 6.3
60Hz 8.2 6.5 8.5 7 8 6.2
最大吹出風速
(m/s)
50Hz 13 11 13 11 13 11
60Hz 14 11 14 11 14 11
風量(m3/h) 50Hz 810 720 1300 1140 1565 1350
60Hz 890 700 1385 1140 1720 1330
騒音(dB) 50Hz 44.5 41.5 47 45 48.5 46
60Hz 46.5 41 48.5 44 51.5 46
起動電流
(A)
50Hz 0.84 1.39 1.88
60Hz 0.79 1.3 1.82
質量(kg) 7.5 11 14
品  番 品  名 価  格
M3177K-3006SM-50HZ 業務用日本製エアーカーテン(単相100V/50Hz) Mail
M3177K-3009SM-50HZ 業務用日本製エアーカーテン(単相100V/50Hz) Mail
M3177K-3012SM-50HZ 業務用日本製エアーカーテン(単相100V/50Hz) Mail

品  番 品  名 価  格
M3177K-3006SM-60HZ 業務用日本製エアーカーテン(単相100V/60Hz) Mail
M3177K-3009SM-60HZ 業務用日本製エアーカーテン(単相100V/60Hz) Mail
M3177K-3012SM-60HZ 業務用日本製エアーカーテン(単相100V/60Hz) Mail


品番 50Hz MG18K-3006TM-50HZ MG18K-3009TM-50HZ MG18K-3012TM-50HZ
60Hz MG18K-3006TM-60HZ MG18K-3009TM-60HZ MG18K-3012TM-60HZ
取付 標準取付・タテ取付
本体間口寸法
(cm)
60 90 120
電源 3相200V
速調
消費電力
(W)
50Hz 66 61 95 93 156 152
60Hz 69 69 105 103 153 152
電流(A) 50Hz 0.42 0.24 0.42 0.38 0.68 0.52
60Hz 0.37 0.26 0.43 0.39 0.6 0.52
平均吹出風速
(m/s)
50Hz 7.5 6.7 8 7 7.3 6.3
60Hz 8.2 6.5 8.5 7 8 6.2
最大吹出風速
(m/s)
50Hz 13 11 13 11 13 11
60Hz 14 11 14 11 14 11
風量(m3/h) 50Hz 810 720 1300 1140 1565 1350
60Hz 890 700 1385 1140 1720 1330
騒音(dB) 50Hz 44.5 42 47 44 48.5 46
60Hz 47 41 48.5 44 51.5 46
起動電流
(A)
50Hz 0.92 1.11 1.45
60Hz 0.86 1.06 1.37
質量(kg) 7.5 11 14
品  番 品  名 価  格
M3177K-3006TM-50HZ 業務用日本製エアーカーテン(三相200V/50Hz) Mail
M3177K-3009TM-50HZ 業務用日本製エアーカーテン(三相200V/50Hz) Mail
M3177K-3012TM-50HZ 業務用日本製エアーカーテン(三相200V/50Hz) Mail

品  番 品  名 価  格
M3177K-3006TM-60HZ 業務用日本製エアーカーテン(三相200V/60Hz) Mail
M3177K-3009TM-60HZ 業務用日本製エアーカーテン(三相200V/60Hz) Mail
M3177K-3012TM-60HZ 業務用日本製エアーカーテン(三相200V/60Hz) Mail


■結線図



■オプション
●化粧パネル

品番 品名 A B 塗装色
MG18K-06PB 化粧パネル 604 500 マンセル 0.7Y8.6/1
MG18K-09PB 904 800
MG18K-12PB 1198 1094
※ 天井据付するとき天吊金具とセットでご使用ください。意匠性が向上します。
品  番 品  名 価  格
MG18K-06PB 化粧パネル Mail
MG18K-09PB 化粧パネル Mail
MG18K-12PB 化粧パネル Mail

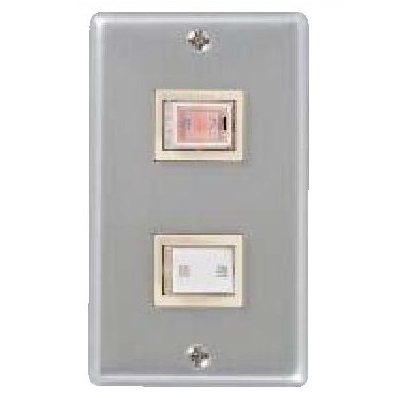

●コントロールスイッチ
品番 MG18S-01AHS2B MG18S-04SWAB  MG18S-03SWAB
画像
タイプ 単相100V 強弱ノッチ用 単相100V 強弱ノッチ用 三相200V 強弱ノッチ用
運転表示
ランプ
パネル プラスチック 金属製 金属製
定格 4A 15A 15A

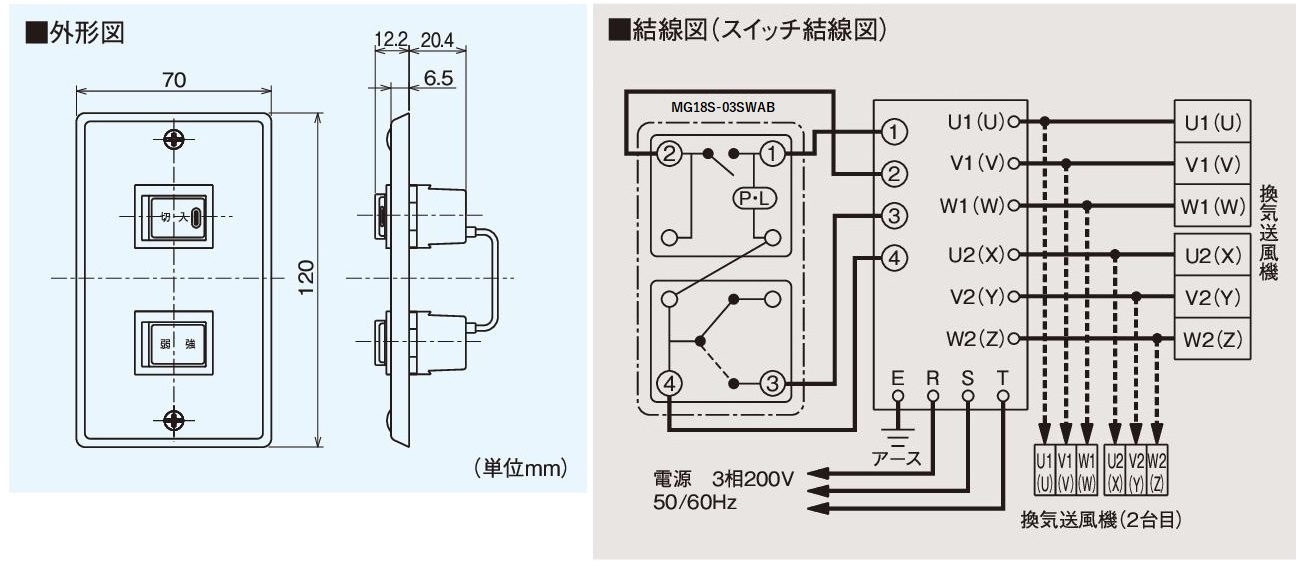

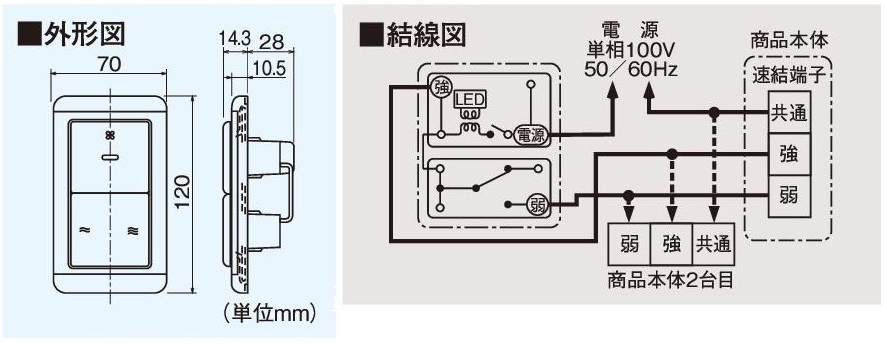

外形図
結束図
品  番 品  名 価  格
MG18S-01AHS2B コントロールスイッチ プラスチックパネル(単相100V 強弱ノッチ用) Mail
MG18S-04SWAB コントロールスイッチ 金属パネル(単相100V 強弱ノッチ用) Mail

品  番 品  名 価  格
MG18S-03SWAB コントロールスイッチ 金属パネル(三相200V 強弱ノッチ用) Mail


●天吊り金具

品番 品名 入数 備考
MG18S-4B 天吊り金具 1個 天井据付する場合に使用します。
※取付けには1台あたり天吊金具が2個必要です。
品  番 品  名 価  格
MG18S-4B 天吊り金具 Mail
