■概要
本器は、直径わずか70mmの稼働部分のない超音波式の風向風速計です。
太陽電池と内蔵バッテリーにより稼働します。
Bluetooth接続によりケーブルは一切必要ありません。
本体は小さくて軽量、設置観測はもちろん、手持ちでの観測に便利です。
エンジニアプラスティックの使用により堅牢で信頼性が高い設計です。
設置はとても簡単に行えます。無償のアプリによりデータの表示および記録が可能です。
■特長
●小型軽量
小型（φ70mm）軽量（135g）手持・三脚・据置の風向風速計として使用できます。
●正確堅牢
超音波センサーを使用可動部分がなく、堅牢で高精度に風向風速を測定します。
●太陽電池
太陽電池が埋め込まれ、外部電源無しで計測できます。
●Bluetooth
Bluetoothでスマホと接続。
簡単に風向風速データを監視保存が可能です。
■使用方法
●スマホから観測できる
・ データ表示はリアルタイム表示
・ 記録間隔は主に1秒、1分、5分で収録可能です。
・ 記録を終了するごとにExcel等のファイルで出力しますので、最大保存件数の制限はありません。
※記録の間隔の設定、開始、終了は全てアプリケーションで行います
■使用例

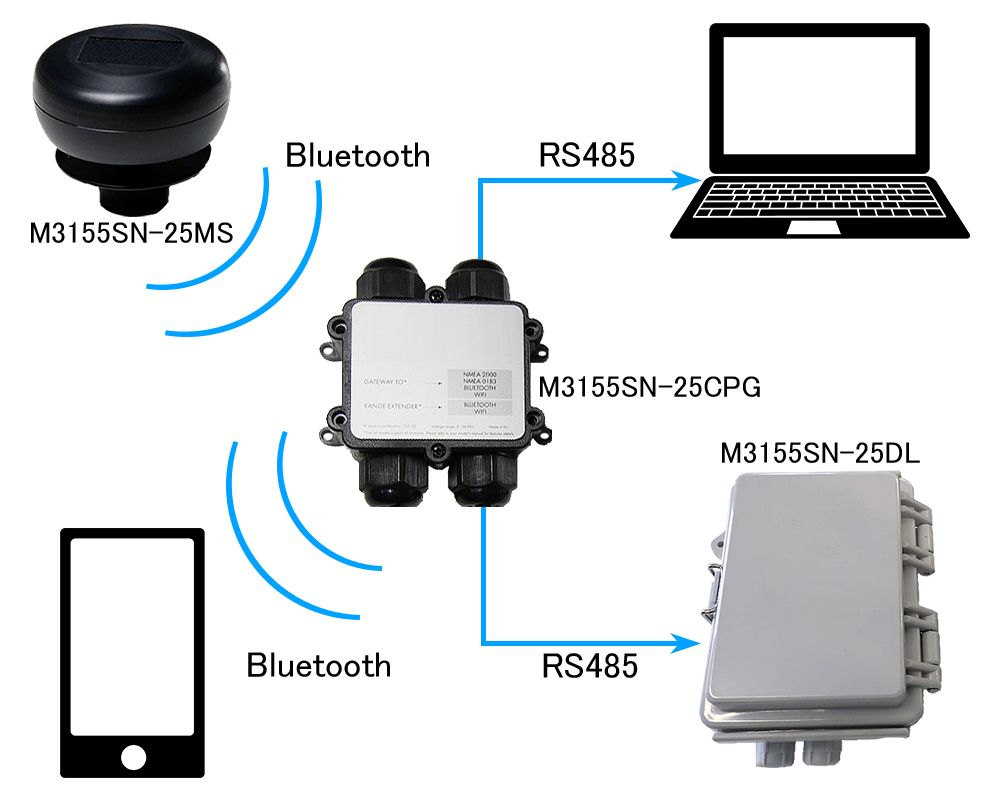

■接続構成例
●Bluetooth接続によりケーブルは一切必要ありません。
●オプションの中継器（M3155SN-25CPG）を別途ご購入いただきましたら、RS485出力が可能です。(電文はNMEA0183形式)
お客様で信号を受け取ることができる記録装置等がございましたらセンサー＋中継器で提供可能ですが、記録装置が無ければオプションのデータロガー（M3155SN-25DL）も併せてご購入ください。
■仕様
| 品番 |
M3155SN-25MS |
| 測定範囲 |
風速 |
1～25m/s |
| 風向 |
0～359 度 |
| 精度 |
風速 |
0.1m/s（10m/s 時） |
| 風向 |
±1 度（10m/s 時） |
| 電源 |
太陽電池及び内蔵バッテリー 自動充電制御 フル充電で最大 30 日稼働 |
| 外形 |
直径70mm×高さ57mm |
| 重量 |
135g |
| 通信 |
プロトコル |
Bluetooth Ver4 最大50m |
| 出力間隔 |
1Hz/4Hz/8Hz |
| 単位 |
m/s, Knots, Km/h |
| 出力電文 |
NMEA0183 |
| センサ |
超音波 発信・受信4個 |
| 動作温度 |
-15 ～ +60℃ |
| 動作湿度 |
0～100% |
| 防水 |
IP68 |
■オプション
| M3155SN-25rs |
 |
 |
| M3155SN-25ST |
 |
 |
| M3155SN-25CPG |
M3155SN-25DL |
 |
 |
| 品番 |

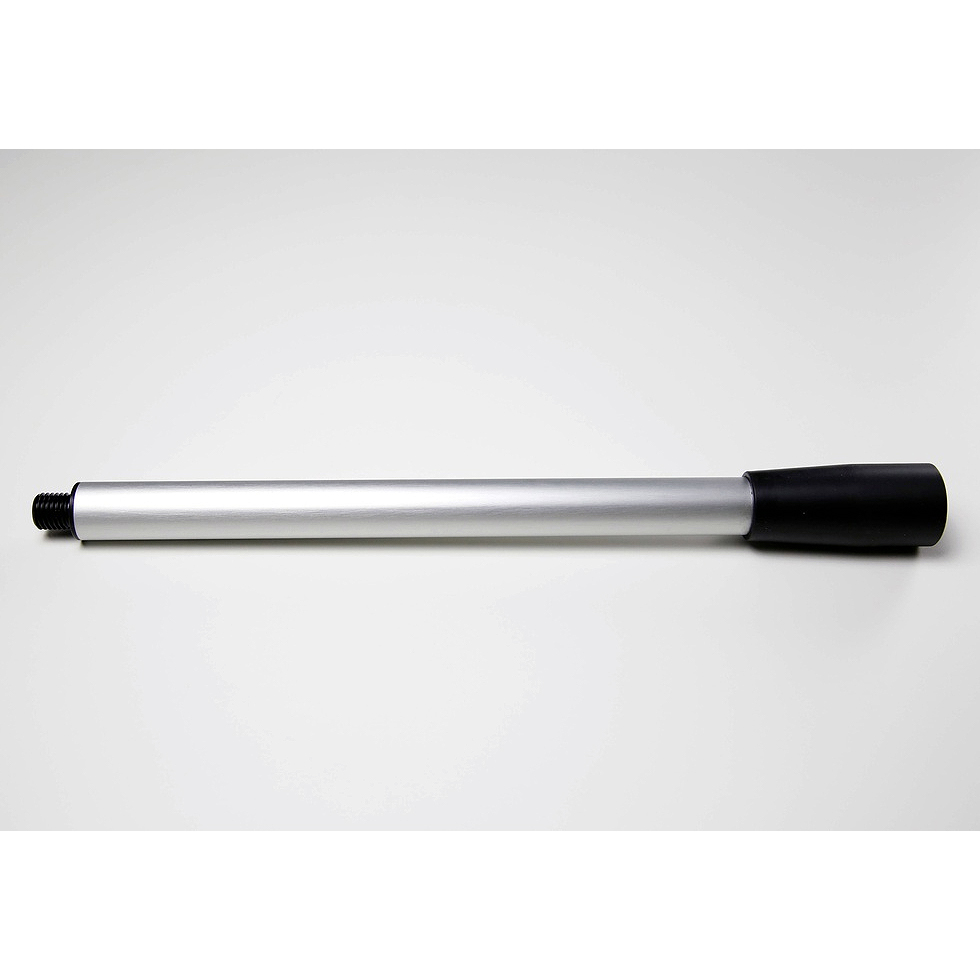

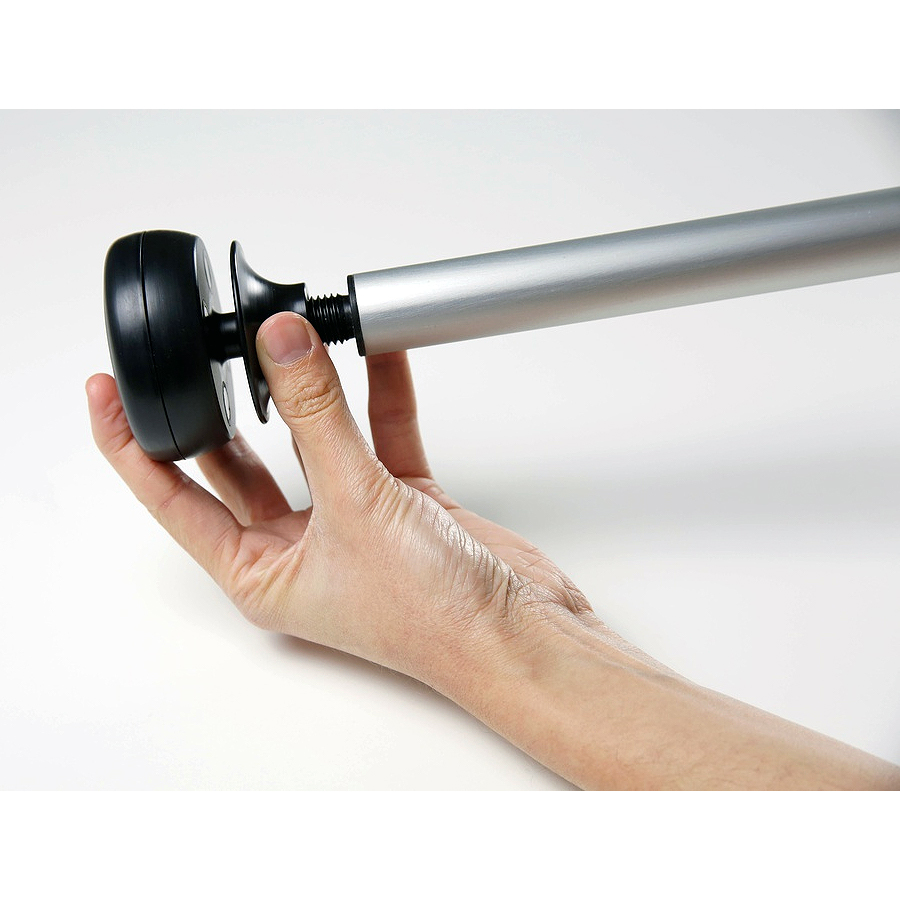

M3155SN-25rs |

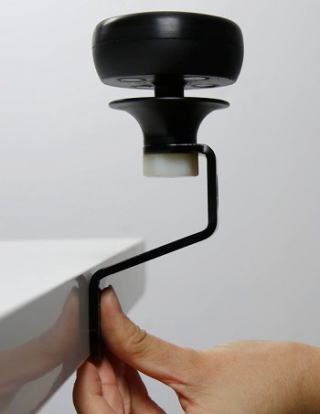

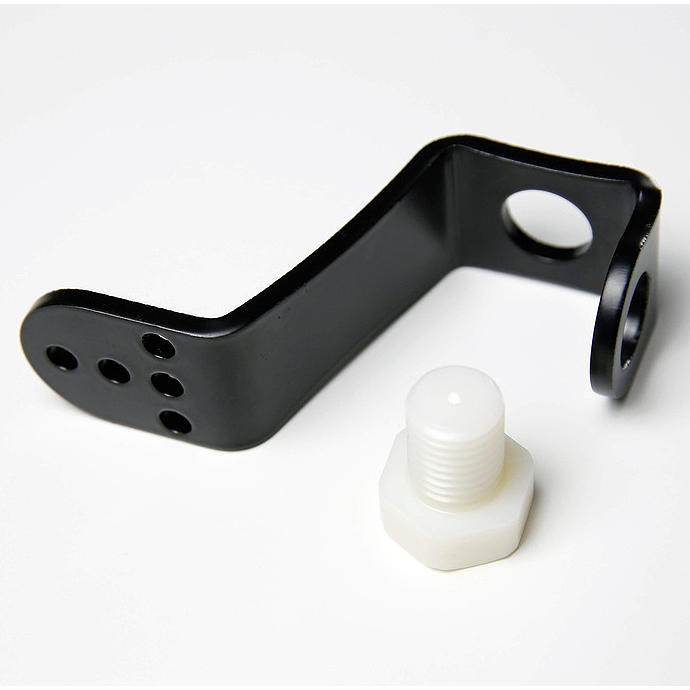

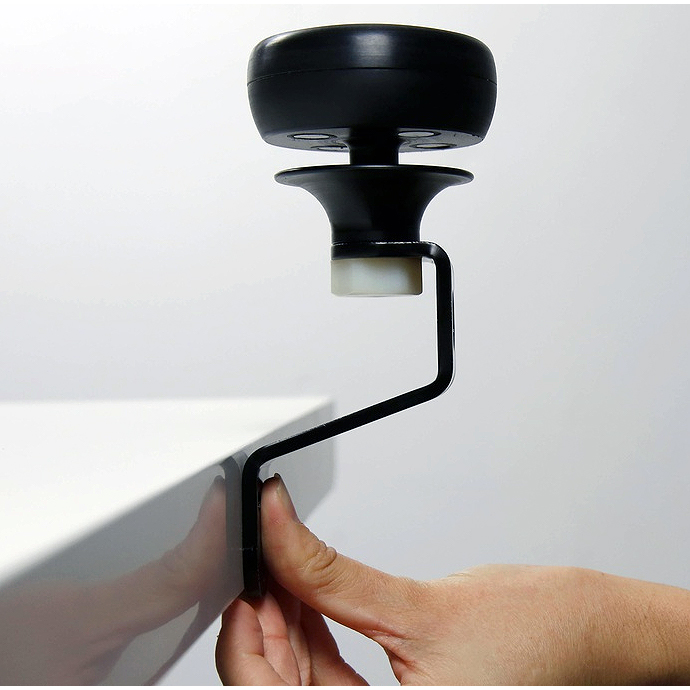

M3155SN-25ST |
| 品名 |
携帯ハンドロッド |
取付金具 |
| サイズ |
内径：φ23 mm
外径：φ25 mm
長さ：33～100cm |
プレート：4×M4穴
ネジ：16mm(M16×2) めねじ |
| 重量 |
93g |
50g |
| 材質 |
アルミニウム |
プレート：アルミニウム
ネジ：ナイロン |
| 品番 |
M3155SN-25CPG |
| 特長 |
Bluetooth超音波ポータブル風速計データを
NMEA 0183ネットワークに接続します。 |
| センサ入力 |
Bluetooth / RS485 NMEA形式 |
| 動作温度 |
-40℃～80℃ |
| 消費電力 |
150mA@12VDC |
| 外部入力電圧 |
9～24V |
| Bluetooth |
Low Energy 4.2 |
| 無線LAN |
802.11b/g/n |
| データ出力インターバル |
1秒 |
| 防水BOX外形 |
W112.54×L93.3×H35.3mm |
| 重量 |
100g |
| 通信 |
プロトコル |
RS485 2チャンネル |
| ボーレート |
4800/38400(8N1)bps |
| 出力間隔 |
1秒 |
| 単位 |
Knots(出力)
※M3155SN-25DLでご使用の場合はロガーにてm/sへ変換します |
| 出力電文 |
NMEA0183 |

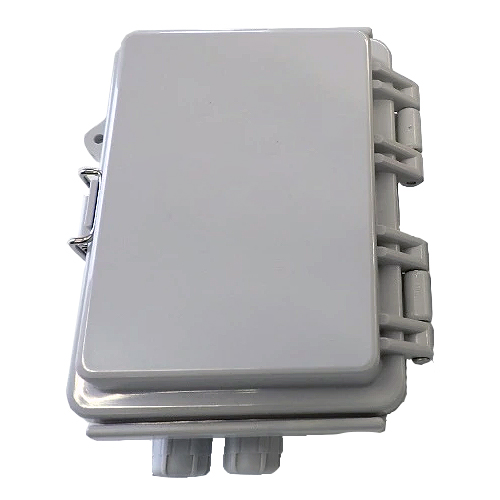

| 品番 |
M3155SN-25DL |
| 特長 |
超音波式風向風速計などのNMEA0183出力器専用データロガー |
| 電源 |
リン酸リチウム電池 3.2V 1.5A |
| 消費電力 |
15mA(CCP-ULP含む) |
| 入力電圧 |
5～15V |
| ソーラパネル |
3W 解放電源10.9V |
| データ記録媒体、フォーマット |
マイクロSDカード CSV形式 |
| 時刻補正 |
内臓GPS |
| BOX外形 |
W106×D128×H70mm |
| ソーラパネル外形 |
251×140×18mm |
| 重量 |
343g+1195g=1540g
（BOX重量+ソーラパネル取付金具） |
| ポール取付部 |
金具付属 |
| 動作温度 |
-10～+45℃ |
| 動作湿度 |
0～100% |
| 防水 |
IP65 |
| 通信 |
プロトコル |
RS485半二重
NMEA0183入力 |
| シリアル設定 |
38900bps 8N1N |
| 記録間隔 |
10分※(1秒生データ) |
| 単位 |
風速 m/s、風向 度 |
| 統計項目 |
平均、最大、標準偏差、起時、起風向 |
| 接続対応 |
シリアル出力式風向風速計 |
NMEA0183標準電文1秒毎垂れ流し出力 |
※1秒毎生データの記録は設定ファイルの追加で可能です。消費電力が上がるため、十分な太陽光が期待できな場所では別途電源をご用意ください。
