測定機器

■特長
●色彩と濁度を同時測定
●白色LEDを採用した分光方式
測定波長400nm～700nm、10nm間隔出力で測定
●標準の光以外に他光源下での色彩測定が可能
分光式を採用し標準の光D65又C以外に蛍光灯（F）やA光源などの色評価ができます。
●大型開放式スライド扉採用
吸収セルは100mmまで設置可能。※試験管での測定もできます。（オプション）

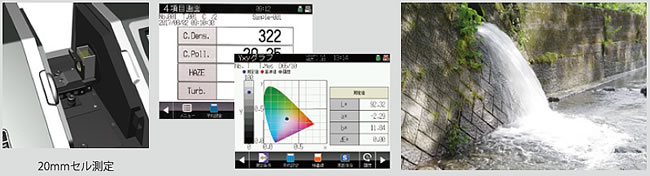

●見やすい大型カラー液晶表示器採用
表示部に5.7インチ大型カラー液晶を採用し、測定値・グラフ表示等が見やすくなり、使いやすい簡単な操作性を実現しました。
●USBメモリにデータ保存ができエクセルなどに表示可能
その他外部データ出力は専用ソフト及び専用プリンタ－（オプション）


■5種類の測定から組み合わせは自由に表示の選択が行えます。
・分光透過率、吸光度
・色彩値（Yxy、L^*a^*b^*、⊿E^*ab）
・色汚染度、排水着色度
・石油製品色（ハーゼン単位色数(APHA)、ガードナー色数、ASTM色、セーボルト色）
・ヘーズ（全光線透過率、拡散透過率、並行透過率、（濁度））


■測定例
白色LED採用し400nm～700nmの波長範囲を出力波長10nm間隔で測定。
今まで複数の測定器使用が必要だった作業が一回の測定で計測が可能。

●化学製品の石油製品色測定の評価
4種類の項目を同時に測定
石油製品色・色彩・濁度・分光透過率を測定。
「ハーゼン色数(APHA)」、ガードナー色数、ASTM色、セーボルト色」のいずれか及びL*a*b*、濁度(ヘーズ、Turb)、分光透過率などの測定。


●飲料水・化粧品などの評価
4種類の項目を同時に測定
色彩・色差・濁度・吸光度を測定。
L*a*b*、⊿E*ab、濁度(ヘーズ、Turb)、分光透過率・吸光度などの測定


●工場排水などの評価
3種類の項目を同時に測定
色汚染度(排水着色度)・濁度・吸光度を測定。



■仕様

照明・ 受光条件	色測定	0°：di（JIS Z8722に基づく条件）
	濁度測定	0°：de（JIS K0101に基づく条件）
積分球サイズ		φ150mm
測定方法		ダブルビーム、後分光方式
分光方式		回折格子
受光素子		CMOSリニアイメージセンサ
測定波長		400nm～700nm、10nm間隔出力
光源		白色LED
測定時間		色測定時約6秒（色・ヘーズ同時測定時約10秒）
表示器		5.7インチ　カラーTFT液晶
操作スイッチ		メンブレンスイッチ及びタッチパネル
表示画面		各数値画面、色差値、メタメリズム、分光値、 分光カーブグラフ、Labグラフ、Yxyグラフ、偏職判定図、 近似色（各画面の表色系及び測定項目は任意に選択可能）
観察光源		A、C、D65、F6、F8、F10（2種類の光源での同時評価可能）
観察条件		各観察光源の2°視野及び10°視野
測定項目	色彩（表色系）	XYZ、Yxy、L*a*b*、L*C*h*、Labなど
	ヘーズ	ヘ－ズ（曇り度）、全光線透過率、拡散透過率、平行透過率、 （濁度値の検量線はオプション）
	石油製品色	ハ－ゼン色数（APHA）、ガ－ドナ－色数、ASTM色数、セ－ボルト色数
	排水	色汚染度、排水着色度（オプション）
	インデックス	Yl(ASTME313-0S)、YI(ASTMD1925)、Ml
	色差式	⊿E*ab、⊿E、⊿E*94、⊿E00など
透過試料室		大型開放型スライド式扉採用 専用液体セルホルダー使用て光路長100mmまで設置が可能。 試験管での測定も可能（オプション）
判定機能		4L資がb骨、L'.IE*abで許容範囲を設定可能
平均		2～99回任意に平均回数を指定可能
基準データ数		100データ
測定データ数		400データ
USB目盛		測定データと本体メモリデータをCSVファイルに保存及び、 表示画面（グラフ等）の保存可能。 ユーザー設定の環境保存と読み出しが可能。 （ファイルシステムFAT32)
インターフェイス		USBポート(PC通信）USBメモリ（ファイル） パラレルポート（専用プリンター）
データ校正機能		測定データに対して任意の係数を掛ける事が可能。
使用環境温度		15℃～35℃、湿度80%R.H以下、結露しないこと。
電源/消費電力		AC100V～240V50/60Hz35VA以下
大きさ/重量		W540mm×D378mm×H255mm/約17Kg
オプション		サーマルラインプリンター、インパクトドットプリンター、 専用PCソフト、各種吸収セル等

■オプション
●色彩管理ソフト
色彩/色差計と接続し測定・デ－タ管理・解析・グラフィック表示・印刷など行う色彩管理ソフトウェアです。
簡単操作でリストデ－タ・オプジェクトデ－タをExcelで利用する事ができます。

■仕様

表示グラフ		Labグラフ、3DLabグラフ、Yxyグラフ、 偏色判定グラフ、推移グラフ、分光グラフなど
表示項目	リスト	名前、測定日、測定時刻、擬似色、判定、平均、測定方式など
	色彩	XYZ、xyz、L*a*b*、L*C*h*、Lab、HVC、（分光値）など
	インデックス	WI（ CIE）、W（Lab*）WB、YI（E313-05）、YI（D1925）、変退色など
	色差式	⊿E*ab、⊿E、⊿E*94、⊿E00、⊿E（CMC）、⊿E（FMC2）など
オプション	石油製品	ハ－ゼン色数（APHA）、ガ－ドナ－色数、ASTM色数、セ－ボルト色数
濃度レスポンス		ステ－タスA、T、E、I、DIN Wide、DIN Narrow
観察光源/条件		A、B、C、D50、D55、D65、D75、F2、F6、F8、F10、F11、F12
分光測色計時		各光源の2°及び10°視野
データ数		1ファイル500データ
ファイル操作		データファイルの保存・読み込み（Color Mate1～5データファイル含む） テキストファイルの保存・読み込み対応
動作環境	OS	Windows10、Windows8.1、Windows8、Windows7
	Microsoft NET	Microsoft NET Framework2.0がインスト－ルされていること。
	Framework2.0	*Windows8以降の場合はMicrosoft NET Framework3.5を 有効にすると使用できます。
	CPU	2GHz以上推奨
	メモリ	1GB以上推薦
	インタ－フェィス	シリアルポ－ト（RS-232C）またUSBポ－ト *使用する測定器で異なります。
	ディスプレイ	WXGA（1.280ｘ800）以上、フルカラ－推奨
	HDD	空き容量100MB以上

●デ－タ受信ソフトウェア
メーカー測定器の測定デ－タをPCで受信しファイルに保存するWindows10対応したソフトウェアです。
多彩な測定器に対応（色彩/色差計・ヘ－ズメ－タ－・光沢計・濁度計など）
Excelへ簡単にデ－タを渡す事が可能

■仕様

表示項目	色彩・色差計	＊測定器から選択された項目を表示
	色彩	XYZ、Yxy、L*a*b*、L*C*h*、Lab、HVC、（分光値）など
	インデックス	WI（CIE）、W（Lab*）WB、YI（E313-05）、YI（D1925）など
	色差式	⊿E*ab、⊿E、⊿E*94、⊿E00、⊿E（CMC）、⊿E（FMC2）など
	石油製品	ハ－ゼン色数（APHA）、ガ－ドナ－色数、ASTM色数、セ－ボルト色数
	ヘーズメーター	曇り度（ヘーズ）、全光線透過率、拡散光線透過率、平行光線透過率など
	光沢計	光沢度、光沢度差など
	水質計	濁度、色度など
データ数		1ファイル　2000デ－タ（項目デ－タを含みます）
ファイル		独自方式の読込み、保存・エクスポ－ト機能（CSVファイル）・ バックアップファイル機能・受信毎保存機能
動作環境	OS	Windows10、Windows8.1、Windows8、Windows7
	MicrosoftNET	Microsoft NET Framework4.6.2がインスト－ルされていること
	Framework4.6.2	*インスト－ルされていない場合は4.5GB以上の空き容量が必要
	CPU	2GHz以上推奨
	メモリ	1GB以上推薦
	インタ－フェィス	シリアルポ－ト（RS-232C）またUSBポ－ト *使用する測定器で異なります。
	ディスプレイ	解像度（1366ｘ768）以上
	HDD	空き容量100MB以上

●試験管
透過試料の測定時、セルを使用せず試験管にて測定も可能

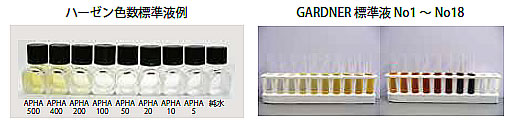

●標準液例

品番	品名
M311SPM-CMPN	色彩管理ソフトウェア
M311SPM-QG2N	データPC管理用ソフトウェア
M311SPM-TTN	試験管

品　　番	品　　名	価　　格
M311SPM-CMPN	色彩管理ソフトウェア	Mail
M311SPM-QG2N	データPC管理用ソフトウェア	Mail
M311SPM-TTN	試験管	Mail
