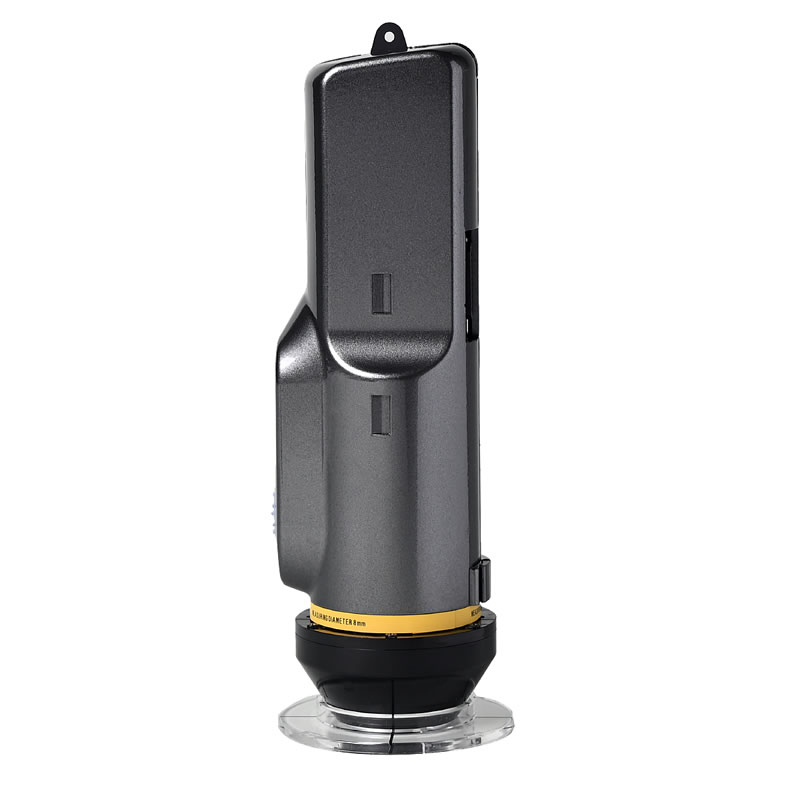

小型・軽量でありながら、高機能・高精度を実現した本製品は、様々な分野での測定ニーズにお応えします。
●様々な分野 用途で活躍
樹脂成型品、塗装、植物·果実、S 粉物、皮膚、印刷物、などの色彩測定に最適
■製品特長
●小型・軽量設計：
ペン型形状で、測定対象物に押し当てるだけで測定可能。
単一乾電池1個分の軽さで、携帯性に優れ、場所を選ばず使用可能。
●多様な測定対象に対応
オプションのセンサースタンドを使用すれば、粉体やペースト状の試料も容易に測定可能。
●高機能・高精度：
小型・軽量ながら、分光測定を実現。
国家標準にトレーサブルな高精度・高信頼性。
各種規格に準拠。
●専用ソフトウェア：
測定データの取得、表示、管理、分析が可能なPC用ソフトウェアが標準付属。
タッチ操作もしやすい設計。
分光グラフや色度図などを表示し、視覚的に分かりやすいインターフェース。
色の測定が初めての方でも扱いやすい操作性。
●使いやすいペン型センサー 凹凸面など今まで測定が困難だった場所でも測定が可能
●小型・軽量 ボールペンと同じ長さで単一乾電池1個分の重さ
●小型、軽量でありながら測定波長380nm～780nmの5nm間隔出力で測定ができ、繰り返し測定精度も⊿E*(ab)0.02と高精度を実現した製品です。
●用途に応じて選べる測定経 測定試料に合わせてΦ4mmまたはΦ8mmから選択可能
●多彩な色彩項目を搭載し、瞬時に一括して測定可能です。
●各種オプション センサースタンドの仕様で粉体やペースト状などの試料が容易に測定可能です。
サーマルプリンターもしくはインパクトドットプリンターを使用して測定項目の印字も可能です。
■用途に応じて選べる測定径
測定径は測定試料に合わせてφ4mmまたはφ8mmから選択

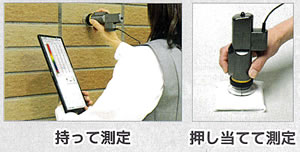

■多用途な測定が可能
■寸法図
■仕様（光学部）
| 照明 ·受光条件 |
反射：45℃：0°(45°照射：0°受光)
JIS Z8722(幾何条件a) |
| 測定方法 |
全波長補償方式 |
| 分光方式 |
回析格子 |
| 受光素子 |
CMOSリニアイメージセンサ |
| 測定波長 |
380nm～780nm、5nm間隔出力 |
| 光源 |
白色LED(間欠点灯方式) |
| 測定時間 |
約3秒 |
| 操作スイッチ |
タクトスイッチ |
| 測定径 |
Φ 4mmまたは Φ 8mmから選択 |
| 繰り返し再現性 |
標準白色板にて15秒間隔で連続30回測定
分光反射率:標準偏差0.2%以内
色差(△E*ab):標準偏差0.02以内 |
| ケーブルの長さ |
専用接続ケーブル標準1.5m
(オプションのBluetoothモジュールを使用することでPCとの無線接続が可能)※ |
| インターフェース |
専用接続ケーブル用(PC 側 USB-A、TYPE-C 変換アダプタ付き) |
| 大きさ·重量 |
(W) 43mm x(D)72mmx(H)150mm 140g |
| 電源・消費電力 |
PC接続時に専用ケーブルより供給
最大4W以下(待機時2W以下)
*5V 0.9A供給可能なUSBコネクターに接続して下さい |
| 標準付属部品 |
標準白色板、専用接続ケーブル(1.5m)、ターゲットプレート、
ハードケース、PC制御ソフト |
| オプション |
曲面アタッチメント、ウェットアタッチメント、粉体測定用アタッチメント、
センサースタンド、Bluetooth モジュール、ColorMatePro2、
サーマルプリンター(PCより印刷)、 インパクトドットプリンター(PCより印刷) |
※Bluetoothモジュール使用時は別途、「モバイルバッテリー」もしくは「AC 充電器」が必要です。
■動作環境
| OS |
Windows11、Windows10
* Microsoft .NET Framework4.6.2がインストールされている事 |
| PC環境 |
CPU：推奨2GHz以上
メモリ：推奨4GB以上
HDD：100MB以上の空き容量
ディスプレイ：WXGA（1.366x768）以上推奨 |
■ソフトウェア
| 表示グラフ |
Labグラフ、Yxyグラフ、分光グラフ、 偏色判定グラフ 他 |
| 表示項目(情報) |
近似色、名前、メモ、測定日、測定時刻、判定、平均他 |
| (色彩) |
XYZ. Xyz. L*a*b *. C*h*(ab), u*v*, C*h* (uv) . Lab, Ch.
HVC(マンセル)分光値(反射率、吸光度、K/S) |
| (インデックス) |
MI、WI(CIE)、WI(ASTM E313-73)、WI(ASTM E313-05)、W(Lab*)、W(Lab)、WB、
TW(CIE)、Tint(ASTM E313-05)、YI(ASTM E313-73) YI (ASTM E313-05)、
YI(ASTM D1925) |
| (色差式) |
△E*(ab)、△E、△IE*94、△E00、△E(CMC)、△IE(FMC2) |
濃度機能
(濃度値) |
KCMY |
| (濃度レスポンス) |
ステータスA、T、E、I、DIN Wide、DIN Narrow |
| 測定光源 |
A、B、C、D50、D55、D65、D75、F2、F6、F7、F8、F10、F11、F12 |
| 観察条件 |
各光源の2° 及び10° 視野 |
| 測定 |
標準校正·測定 自動測定(測定間隔を時分秒で指定が可能) |
| 検索 |
名前、メモ、日時、色彩値から条件を設定し検索ができます |
| 平均 |
2回～30回 |
| データ数 |
1ファイルに基準2000データ、サンプル2000データ |
※Windows、Excel、Wordは米国Microsoft Corporationの登録商標です。
■専用PC制御ソフトウェア
測定データの取得·表示·解析·管理を行うソフトウェア です。
画面上に測定値、分光グラフ、各色度図が表示でき
測定データ及び各グラフはExcelなどに簡単にコピー&ペーストできます。
