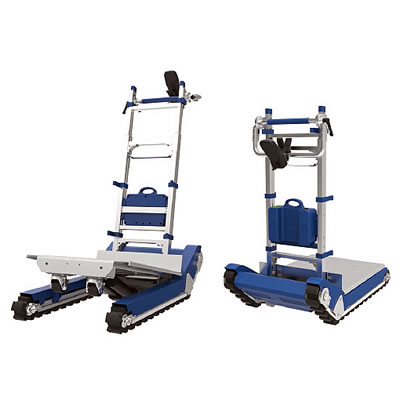

搬送最大容量は420kg
階段昇降時のバランスを自動調整で簡単に保つことができるので、一人でも階段を上昇下降できます。
階段昇降モードや平地モードを切り替えることが可能。簡単に運搬できます。
輸送用精密機器、自動販売機、ピアノ、大型ガスボンベ、建材、エンジン、コピー複合機などの搬送に適しています。
・商品紹介:

・下り階段での使用例:

・リフトアップシステム「M3104EL-400KG」と併用する場合:


■特長
●負荷容量420kg

●簡単で安全
操作が簡単で安全、どこでも停止します。

●セルフバランス
荷物のバランスを自動的に保つ自動重心調節機能

●キャタピラートラック
高強度ラバーキャタピラー

●人的資源と時間を節約する
4つのユニバーサルホイールを使用して、簡単に水平フロアーで360°回転可能

■使用例

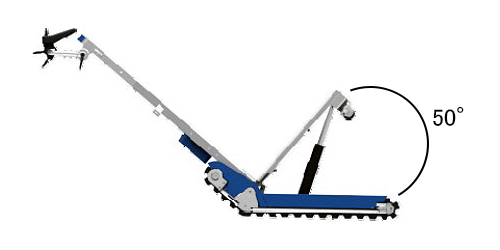

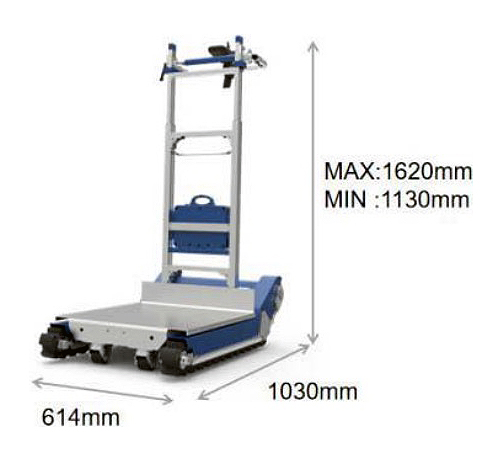

■寸法図


■仕様
品番 |
M3104EF-420KG |
最大搬送容量 |
420kg |
階段昇降速度
(420kg積載時) |
低速:10.3段/分
高速:16.2段/分 |
階段条件 |
階段高さ |
21cm |
階段幅 |
台車本体幅または積載荷物幅の
どちらか大きいサイズの+100mm |
傾斜角 |
37°以下 |
旋回 |
1500×1500mm(踊り場) |
バッテリータイプ |
リチウム電池 |
バッテリー能力 |
78~100階
(1400~1600段) |
充電時間 |
4.5時間 |
充電電圧 |
100V |
ノイズ |
<70dB |
ブレーキ |
○ |
保護規格 |
IP54 |
外形寸法※
(H×W×D) |
1620(1130)×614×1030mm |
正味重量 |
92kg |
バッテリー重量 |
3.1kg |
※( )内寸法はハンドル縮小時の高さ
■オプション

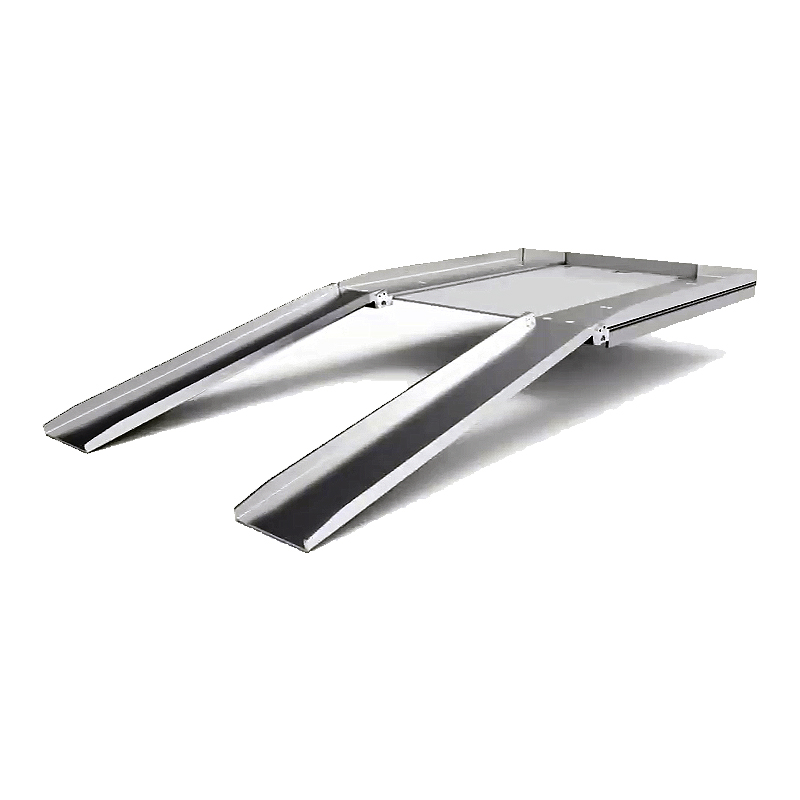

コピー機などキャスター付の重量物を積載するのに便利な荷物積載用スロープ(M3104SP-420KG-CS)です。

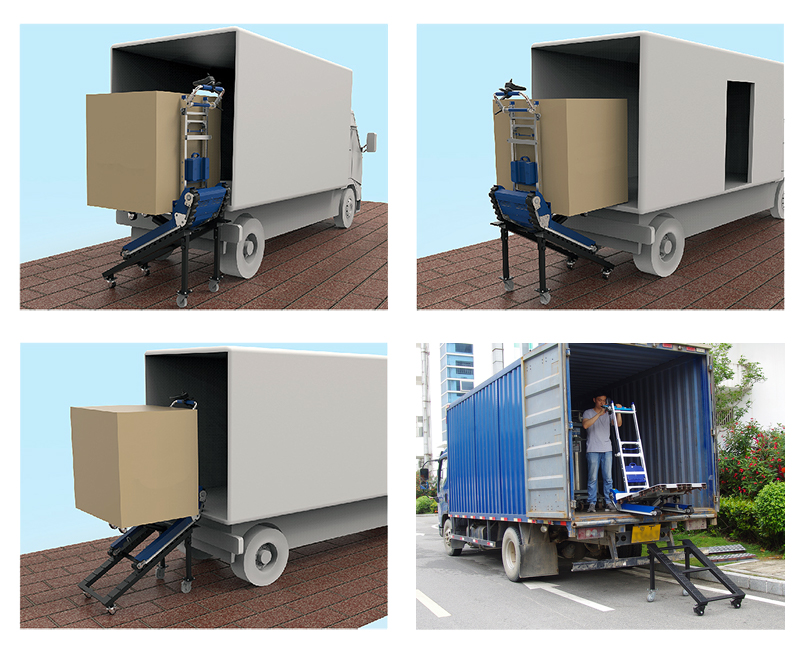

トラックなどの荷台へ階段台車ごと荷物の積み下ろし作業ができるトラック搬入用スロープ(M3104EF-420KG-TS

M3104EF-420KG-CS |
M3104EF-420KG-TS |
 |
 |
M3104EF-420KG-TS |
|
|
|
品番 |
品名 |
備考 |
M3104EF-420KG-CS |
荷物積載用スロープ(2本1組) |
発売未定
|
M3104EF-420KG-TS |
トラック搬入用スロープ |
最大積載容量:500kg
1050×633×687mm
本体重量:19.6kg |
M3104EF-420KG-TS |
交換バッテリー |
|
■各部名称

●01ジョイスティック
ジョイスティックでローディングボードの移動方向と傾斜角度を制御できます。
●02アームレスト
アームレスト付きで、最後の階段に到着したときに安全を確保するための補助ハンドラーです。
●03ストラップ固定ビーム
ストラップ固定ビームは上下に浮くことができます

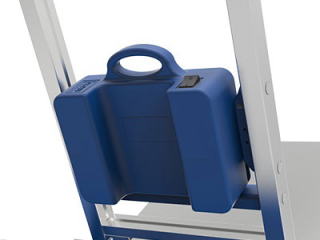

●04バッテリーパック
自動接続、独立したスイッチ、ディスプレイのバッテリーレベルと電圧を備えたプレイ&プラグ
●05クローラートラック
耐久性のある独立したマーキングや滑りのないクローラートラック。
●06モーターシェル
内部のモーターとコントローラーを保護します。
●07ボタン
垂直ビームには速度ボタンと方向ボタンがあります
●08ローディングボード
階段の自動角度調整付き
●09ユニバーサルホイール
ユニバーサルホイールは、階段の角や平らな面での操作に役立ちます。
付属品

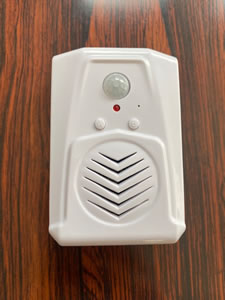

危険防止自動音声案内(肉声録音機能付)裏面取付マグネット付
