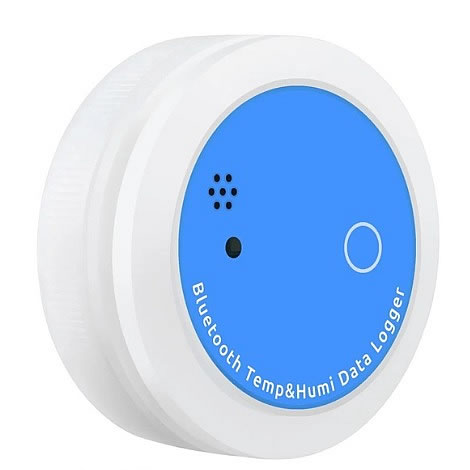

Bluetooth通信に対応したワイヤレス温度・湿度ロガーです。
■特長
●本体で記録したデータを、Bluetooth経由でスマホアプリから閲覧できます。
●-20～+70℃の温度データロガーと、-20～+70℃、0～100％RHの温度湿度データロガーがあります。
●複数のロガーを1台のスマホで管理でき、室内の様々な場所の温度・湿度データを一括管理できます
●Android、iOS対応のアプリを使えます。
■使用方法
1．バッテリーの取り付けと起動
ロガー本体の背面カバーを回して取り外し、手前に＋極が来るようにコイン電池を取り付けます。
コイン電池を取り付けると、ロガーは自動的に電源が入ります。
2．スマホアプリ接続
①下のQRコードからPoChainアプリをインストールします。
※Android 版は、リンク先のapkファイルをダウンロード後に開いてインストールしてください。
インストールがブロックされた際は、詳細をタップし、インストールを許可してください。
②アプリを起動し、位置情報等へのアクセスを許可してください。
この操作はBluetooth接続をする際に必須となります。
③デバイスリストが表示され、付近のデバイスを検索します。
ロガー本体裏面のシールにあるシリアルナンバーと一致するものをタップし、接続します。
3．設定の変更
①アプリ画面下部のアイコンをタップし、設定画面を開きます。
②各設定を変更します。
③最後に画面下部のアイコンをタップして変更を確定します。
※ アイコンをタップせずに戻ると、変更を反映せず、メイン画面に戻ります。
4．ログの開始と終了
(1) スマホアプリ上から操作する場合
ロガーをアプリに接続した状態でアプリ画面下部のアイコンをタップし、「Start recording」を選択するとロガーがログを開始し、アプリ上に「Recording」と表示されます。
もう一度 アイコンをタップし、「Stop recording」を選択すると、確認画面が表示されます。
「CONFIRM」を選択するとログを終了し、アプリ上に「Stopped」が表示されます。
(2) ロガー本体のボタンで開始する場合
ロガーをアプリに接続していない状態で、ロガー本体ボタンを4秒間長押しすると、赤色LEDが点灯し、ログを開始します。
もう一度本体ボタンを4秒間長押しすると、緑色LEDが点灯し、ログを終了します。
※ロガーがアプリに接続された状態では、本体ボタンによる開始・終了はできません。
5．ポイントの保存操作
ログの保存中にロガー本体ボタンを短く押すと、赤色LEDが1回点滅し、その時点のポイントが保存されます。
保存されたポイントはレポート上で確認することができます。
6．ログデータの読み取り
(1)スマホアプリからデータを読み取る場合
(この操作でログが終了することはありません)
ロガーをアプリに接続した状態で、画面下部のアイコンをタップすると、ログデータをダウンロードできます。
ログデータのグラフをタップすると、グラフを拡大表示し、表示範囲をそうさすることができます。
画面下部のアイコンをタップすると、現在のログデータのCSVファイルをエクスポートできます。
※エクスポートを行なうと、ファイルの拡張子がXLSになり、正常に開けない場合があります。
スマホ内のストレージフォルダに保存されたファイルの拡張子をCSVに変更すると開くことができます。
(2)PC からデータを読み取る場合
※ロガーをPCに接続するとログが強制終了します。
また、この操作にはMicro USB Type-B対応のUSBケーブルが別途必要です。
ロガー本体の背面カバーを回して取り外します。
内部にあるMicro USB端子にUSBケーブルを接続し、PCと接続します。
ロガーの赤色LEDが点滅し、データファイルを生成します。
生成が完了すると、緑色LEDが点灯し、「PDF_DATA」ドライブが追加され、レポートファイルが保存されます。
■タイプ
| M3083BST-10B |
M3083BSH-20B |
|
 |
■仕様
| 品番 |
M3083BST-10B |
M3083BSH-20B |
| 測定内容 |
温度 |
温度・湿度 |
| 測定範囲 |
-20～70℃ |
-20～70℃
0～100%RH |
| 測定精度（温度） |
±0.3℃（-10～65℃）、±0.5℃（その他） |
| 測定精度（湿度） |
- |
±3%（10～90%、25℃）
±4%（その他） |
| 測定分解能 |
0.1℃ |
0.1℃、0.1%RH |
| 記録容量 |
39,960ポイント |
25,920ポイント |
| 応答時間（t90） |
15分 |
15分 |
| 開始操作 |
ボタン操作、アプリ操作 |
| 停止操作 |
ボタン操作、アプリ操作、PC接続 |
| 接続 |
Bluetooth 4.2、USB2.0 |
| 動作環境 |
-20～70℃（結露なきこと） |
| 保管環境 |
-20～70℃（結露なきこと） |
| バッテリー |
CR2450 リチウムイオン電池 交換可能 |
| バッテリー寿命 |
約1年（15分間隔、25℃） |
| 防塵防滴 |
IP65 |
IP40 |
| 材質 |
POM |
| サイズ |
φ50×19 |
| 重量 |
34g（電池を含まない） |
| ソフトウェア |
BoChain アプリ（Android、iOS）
PoChain ソフトウェア（Windows） |
■使用上の注意
• 機器は、仕様で定められた適切な環境でご使用ください。
• 廃棄する際は、自治体の決まりに従って適切に処分してください。
• ⾧時間の直射日光への曝露は避けてください。
• 腐食性化学物質との接触は避けてください。
