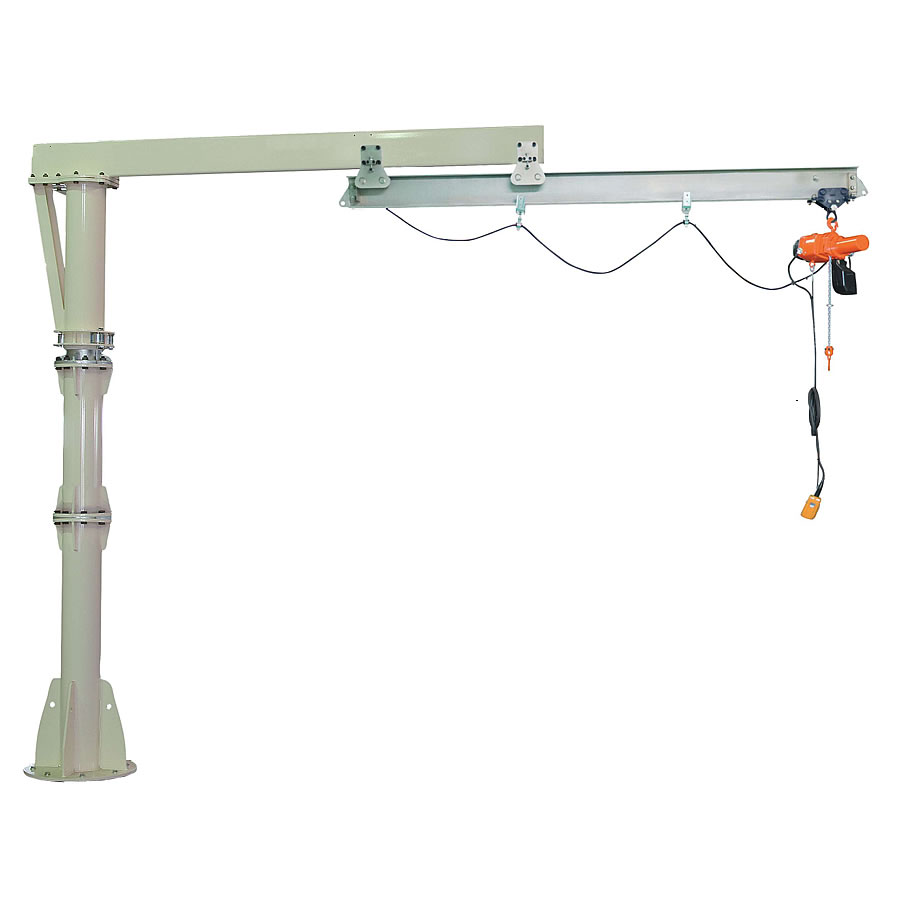

自在アームスライド式
コンクリート床の任意の場所にアンカーボルトで固定設置。
近くに固定する柱がなく、天井も高く、床以外に固定出来ない場所での使用に最適。
アームの組立、分解が非常に簡単。
電源コード長さ10mに延長してありますので、設置後すぐにご使用になれます。
■特長
●自在アームスライド式。
●コンクリート床の任意の場所にアンカーボルトで固定設置。
●近くに固定する柱がなく、天井も高く床以外に固定できない場所での使用に最適。
●アームの組立·分解が簡単。
(注)アーム根元·先端では施回時の操作力は異なります。
■付属品
●ケーブルハンガー·ケーブルカッシャ(各2個)
●メッセンジャーワイヤー
●取付金具·取付ボルト
●プレーントロリー(チェーンブロック付きのみ)
■寸法図
■床固定部寸法
| |
寸法(mm) |
| D |
D1 |
D2 |
| 160kg |
φ600 |
φ500 |
φ20 |
| 250kg |
φ600 |
φ500 |
φ20 |
| 490kg |
φ700 |
φ600 |
φ24 |
※アンカーボルトは付属されておりません。
■電気チェーンブロックフック下揚程
|
寸法(mm) |
| JHCT・N |
JHCS |
JHCD・C |
| 160kg |
2,575 |
1,990 |
2,560 |
| 250kg |
2,575 |
1,990 |
2,560 |
| 490kg |
2,455 |
- |
2,330 |
■チェーンブロックなし（※プレーントロリーは別売です）
| 品 番 |
寸法(mm) |
| L |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
D3 |
T |
| M303SAC-1640KN |
4,020 |
3,315 |
2,720 |
570 |
300 |
135 |
3,340 |
1,430 |
760 |
340 |
166 |
110 |
φ194 |
16 |
| M303SAC-2540KN |
4,023 |
3,318 |
2,720 |
570 |
300 |
135 |
3,390 |
1,385 |
805 |
390 |
216 |
110 |
φ219 |
16 |
| M303SAC-4940KN |
3,945 |
3,150 |
2,803 |
660 |
355 |
135 |
3,470 |
1,400 |
870 |
470 |
216 |
150 |
φ273 |
25 |
| 品 番 |
吊り上げ荷重(kg) |
質量(kg) |
|
| M303SAC-1640KN |
160 |
330 |
| M303SAC-2540KN |
250 |
450 |
| M303SAC-4940KN |
490 |
650 |
※揚程にはチェーンブロック間最小距離・トロリー距離（H5）は含まれておりません。
■二速型電気チェーンブロック付き
| 品 番 |
質量 (kg) |
| M303SACD-1640KN |
351.5 |
| M303SACD-2540KN |
471.5 |
| M303SACD-4940KN |
681 |
■二速選択型電気チェーンブロック付き
| 品 番 |
質量 (kg) |
| M303SACC-1640KN |
351.5 |
| M303SACC-2540KN |
471.5 |
| M303SACC-4940KN |
681 |
■二速型電気チェーンブロック（αSB）付き
| 品 番 |
質量 (kg) |
| M303SACT-1640KN |
352 |
| M303SACT-2540KN |
472 |
| M303SACT-4940KN |
680 |
■無段速型電気チェーンブロック（αSV）付き
| 品 番 |
質量 (kg) |
| M303SACN-1640KN |
352.5 |
| M303SACN-2540KN |
472.5 |
| M303SACN-4940KN |
680.5 |
■二速選択型（スライドグリップタイプ）
電気チェーンブロック（αSWL）付き
| 品 番 |
質量 (kg) |
| M303SACS-1640KN |
360.5 |
| M303SACS-2540KN |
480.5 |
※つり上げ荷重には、チェーンブロック·吊具自重等が含まれます。
※運賃及び施工費·組立費は別途請求させていただきます。
※アームが障害物に接触しないか、又、クレーンの取付位置における作業範囲を満たしているか予めホームページ掲載の図面、CAD図にてご確認ください。
※取付柱·設置床強度はメーカーホームページのクレーン取扱説明書を参照願います。
★掲載仕様以外に、ユーザーさまのご要望に応じまして、特注にて対応いたしますのでご一報下さい。
