ツイストカム機構を搭載したスクリューカムクランプで、締め付け状態の確認が可能な安全設計と、安定した吊り作業を実現するクランプシリーズです。
M303LKC-UCシリーズは、土木、建設、鉄鋼、造船、製缶業等、各種業界における、鋼板、形鋼などの吊上げ、ヨコ引き、引起こし作業に最適です。

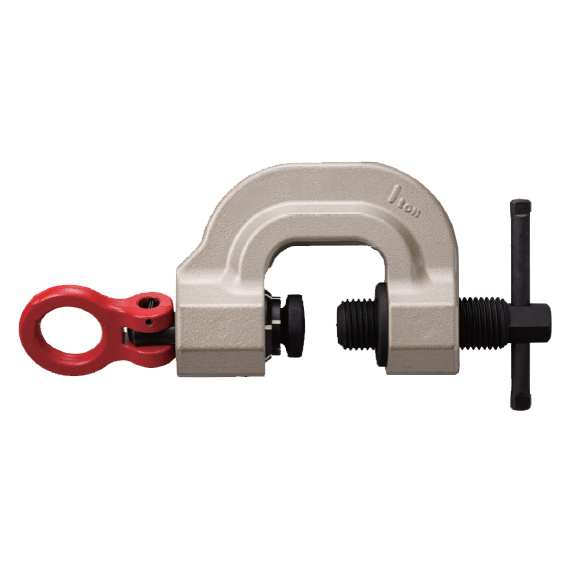

M303LKC-JCシリーズは、特にチェーンブロック・ホイスト等の吊ピースに最適な万能クランプです。
M303LKC-DCシリーズは、吊上げ、吊下げ、横引き、反転等あらゆる作業ができる万能型です。吊上げ荷重に比例してグリップ力がより強固に増加する機構。
M303LKC-WCシリーズは、吊上げ・吊下げ・引張り・反転等あらゆる作業ができる万能型です。
■特長
●スクリューカムと円弧状カム（特殊スプリング式）の締め付け機構で、無負荷状態でもクランプは確実なグリップを保持し、負荷中の耐震性も抜群です。
●締め付け確認マークは蓄光塗装で視認性抜群です。
●M303LKC-UCシリーズは、シャックルは吊り（引張り）方向に360°自在に回転するため、安定した角度吊りや広範囲の引張り作業が可能。（※90°方向での使用は引張り作業のみとなります。吊り上げ作業は30°までとなります。）
スクリューカムと円形カムで確実にグリップします。
また、横荷重が掛かれば荷重の大きさに比例して、円形カムが傾いてより強固にグリップします。
円形カムは、ばねの力で常に正常な姿に戻る機構です。
●M303LKC-WCシリーズは、横吊り使用時にネジが上部（作業者側）に配置されているので締め込み作業が容易です。（頭上の梁等への取付時にも作業者側で締め込みが可能です。）
※スクリューの締付けトルクは、25Ｎ・ｍ（約250kgf・cm）以上で行ってください。
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
■用途
●M303LKC-UC
※吊上げの場合は、安全上必ず2点吊り以上を厳守して下さい
●M303LKC-JC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません。
●
M303LKC-DC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません。
●
M303LKC-WC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません
■タイプ
| M303LKC-UC1SS |
M303LKC-JC1SS |
|
 |
| M303LKC-DC1SS |
M303LKC-WC1SS |
 |
 |
■共通仕様
| 品番 |
材質 |
仕上げ |
付属品 |
| 本体 |
シャックル部 |
| M303LKC-UC |
特殊合金鋼 |
シャンパンゴールド
焼付塗装 |
赤色焼付塗装 |
- |
| M303LKC-JC |
- |
- |
| M303LKC-DC |
- |
- |
| M303LKC-WC |
- |
17×21両口ラチェットレンチ
（ショートタイプ） |
※スクリューの締付けトルク値は、25N・m(約250kgf・cm)以上で行って下さい。
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
■仕様
| 品番 |
容量 |
クランプ範囲 |
質量 |
タイプ |
| M303LKC-UC05SS |
0.5t |
0～25mm |
2.4kg |
吊クランプ引張り治具兼用型
ツイストカム式 |
| M303LKC-UC1SS |
1t |
0～40mm |
4.2kg |
| M303LKC-JC05SS |
0.5t |
0～25mm |
2.0kg |
J型
ツイストカム式 |
| M303LKC-JC1SS |
1t |
0～40mm |
3.3kg |
| M303LKC-DC1SS |
1t |
0～40mm |
3.7kg |
ダブルアイ型
ツイストカム式 |
| M303LKC-DC2SS |
2t |
0～40mm |
5.1kg |
| M303LKC-DC32SS |
3.2t |
0～40mm |
7.2kg |
| M303LKC-WC05SS |
0.5t |
0～25mm |
2.4kg |
ダブルアイ型
ツイストカム式 |
| M303LKC-WC1SS |
1t |
0～40mm |
4.0kg |
| M303LKC-WC2SS |
2t |
0～40mm |
6.4kg |
■寸法
| 品番 |
寸法（mm） |
寸法図 |
| L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
D |
T |
T1 |
S |
| M303LKC-UC05SS |
125 |
89 |
78 |
- |
93 |
38 |
30 |
60 |
46 |
22 |
21 |
 |
| M303LKC-UC1SS |
160 |
121 |
78 |
- |
122 |
48 |
45 |
60 |
54 |
22 |
21 |
| M303LKC-JC05SS |
158 |
89 |
74 |
- |
107.5 |
49 |
45 |
27 |
44 |
16 |
17 |
|
| M303LKC-JC1SS |
200 |
121 |
91 |
- |
118.5 |
64 |
45 |
32 |
52 |
18 |
21 |
| M303LKC-DC1SS |
208 |
121 |
- |
- |
161 |
94 |
45 |
32 |
54 |
14 |
21 |
|
| M303LKC-DC2SS |
227 |
121 |
- |
- |
177 |
105 |
45 |
36 |
60 |
18 |
21 |
| M303LKC-DC32SS |
252 |
136 |
- |
- |
196 |
118.5 |
50 |
45 |
64 |
20 |
21 |
| M303LKC-WC05SS |
151.5 |
63 |
43.5 |
30 |
130 |
88 |
57.5 |
22 |
50 |
14 |
17 |
|
| M303LKC-WC1SS |
191.5 |
84 |
51.5 |
40 |
164 |
120 |
72.5 |
26 |
61 |
16 |
21 |
| M303LKC-WC2SS |
224 |
94 |
62 |
40 |
184 |
129 |
79 |
32 |
77 |
18 |
21 |
