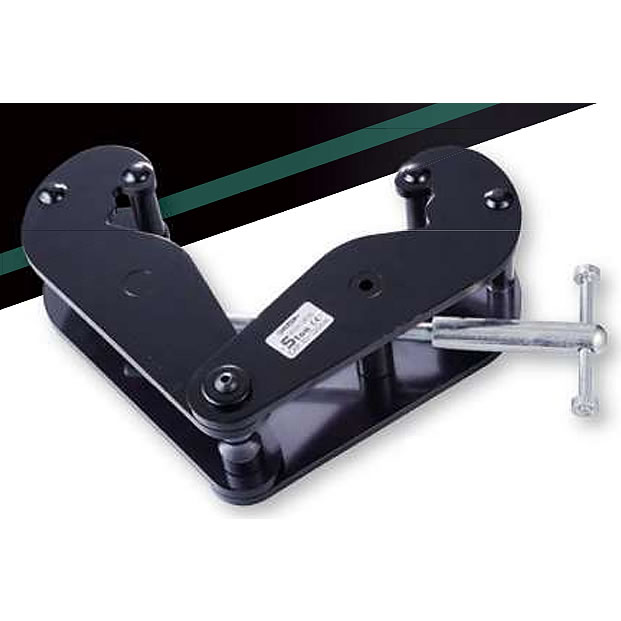

ホイスト

H型鋼·型鋼に 簡単固定。
チェーンブロック・ホイストを取付けて 吊り下げ、横引き作業を実現。

●チェーンブロックやホイスト用吊ピース。
●ビーム(H型鋼·I型鋼)に固定し、チェーンブロックや滑車等のフックを引っ掛け、吊り下げるのに最適。
●ビームとの連結金具として工場、建築等あらゆる現場向き。
●脱着はハンドルを廻すだけで簡単。
●スクリューの緩み防止用六角穴付止めねじ付。

■使用イメージ



■寸法図


■仕様

品番	容量 (ton)	L1 適用 ﾋﾞｰﾑ幅	T 適用 ﾋﾞｰﾑ厚み	L(MAX) ｸﾗﾝﾌﾟ時 全幅	寸法(mm)								質量 (kg)
					T1	T2	T3	H1	H2	H3	D	L2
M303BC-1SS	1	75～220	8～20	182～322	81	4	47	36～46	144～175	125	22	218	3.5
M303BC-2SS	2				89	6							4.3
M303BC-3SS	3	80～320	10～34	240～463	124	8	67	43～62	170～225		25	268	9.2
M303BC-5SS	5				131	10					28		10.9
