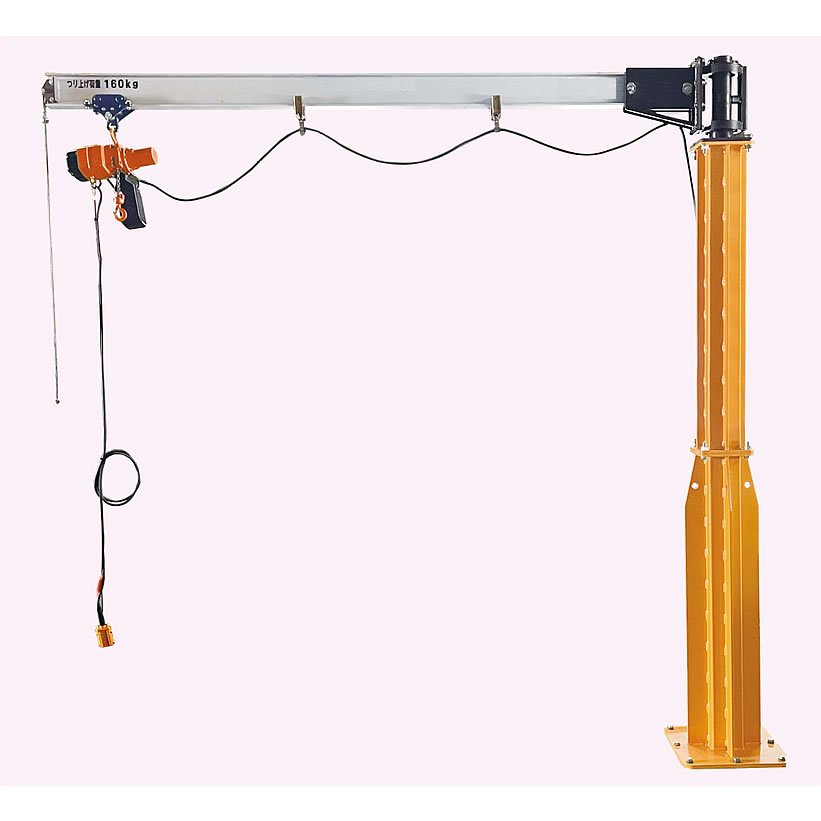

●コンクリート床の任意の場所にアンカーボルトで固定設置できます。
●近くに固定する柱がなく、天井も高く床以外に固定できない場所での使用に最適です。
●アームの組立・分解が簡単。
●アルミH鋼の為、操作が軽く行えます。（アーム根元・先端では旋回時の操作力は異なります。）
■床固定部寸法
■本体寸法図
■仕様 （※プレーントロリーは別売です）
| 品番 |
タイプ |
つり上げ荷重
(kg) |
寸法(mm) |
質量
(kg) |
| L |
H |
T |
| M303AH-1630KALB |
チェーンブロックなし |
160 |
3.077 |
3.260 |
18 |
275 |
| M303AHT-1630KALB |
二速型電気チェーンブロック |
291.5 |
| M303AHN-1630KALB |
無段速型電気チェーンブロック |
292 |
※つり上げ荷重には、チェーンブロック·吊具自重等が含まれます。
※運賃及び施工費·組立費は別途請求させていただきます。
※アームが障害物に接触しないか、又、クレーンの取付位置における作業範囲を満たしているか予めホームページ掲載の図面、CADにてご確認ください。
※取付柱·設置床強度はメーカーホームページのクレーン取扱説明書を参照願います。
■プレーントロリー
| 品番 |
つり上げ
荷重
(kg) |
適用
レール幅
A |
寸法(mm) |
質量
(kg) |
| B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
| プレーントロリー |
| M303RP-025F |
250 |
50・75 |
- |
100 |
222 |
- |
- |
115 |
42 |
10 |
34 |
54 |
12 |
40 |
3.7 |
