■特長
●USBケーブルでコンピュータと接続して簡単測定


●測定用ソフトウェアを使用することで、 測定データを簡単にコンピュータで確認することができます。ソフトはメーカーホームページからダウンロード可能。

●測定結果をCSVまたはExcelデータにすることができます。

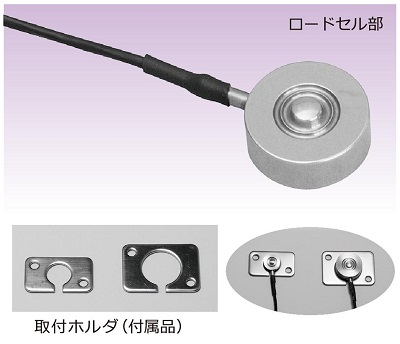

■ロードセル部


■使用用途
●ベッドなどの荷重分布測定
●プレス機の圧力測定
●自転車チェーンの圧力測定
●ばね圧縮力測定
●高周波溶着機の押圧測定
●ロボット関節への力測定

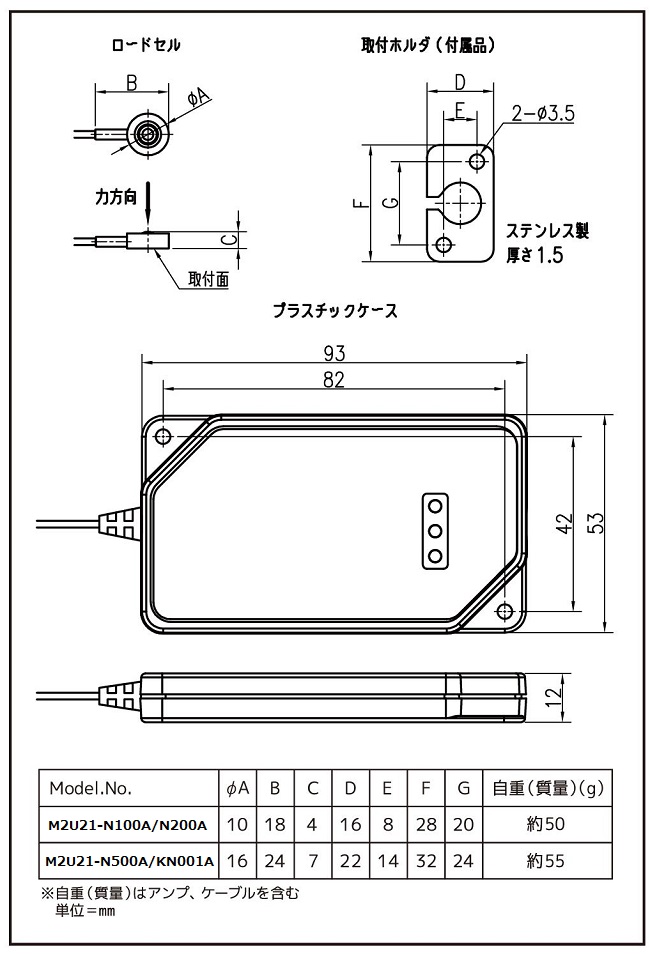

■外寸図


■共通仕様

総合誤差	0.5％ of R.O.
電源／電圧	DC5V（USBバスパワー）
電源／平均消費電流※1	50mA 以下
ゼロバランス	±2％ of R.O.
ゼロ点の温度影響	0.6％ of R.O./10℃
出力の温度影響	0.6％ of LOAD/10℃
温度補償範囲	0℃～ 70℃
許容温度範囲	－10℃～ 80℃
最大許容過負荷	150％ of R.C.
A/D変換速度	100回 /s
デジタルフィルタ	None、0.7、1.0、1.4、2.0、2.8、4.0、5.6、8.0,11.0Hzより選択 （初期値 1.0Hz）
ケーブル	ロードセル・ケース間：φ2mm 長さ 2m USBケーブル（付属品）：φ4mm 長さ1.5m
保護等級※2	ＩＰ64相当
通信規格	USB Ver.2.0 準拠 Full Speed
USBコネクタ	micro-B TYPE

■仕様

品番	定格容量	定格出力	固有振動数※1※2	質量※3
M2U21-N100A	100Ｎ （10.20kg）	100 ±0.50（0.5％）	45kHz	約50g
M2U21-N200A	200Ｎ （20.39kg）	200 ±1.00（0.5％）	55kHz
M2U21-N500A	500Ｎ （50.99kg）	500 ±2.50（0.5％）	30kHz	約55g
M2U21-KN001A	1kＮ （102.0kg）	1000 ±5.0（0.5％）	35kHz

※1：参考値
※2：ロードセルのみ
※3：本体（ロードセル、ケーブル、プラスチックケース）
