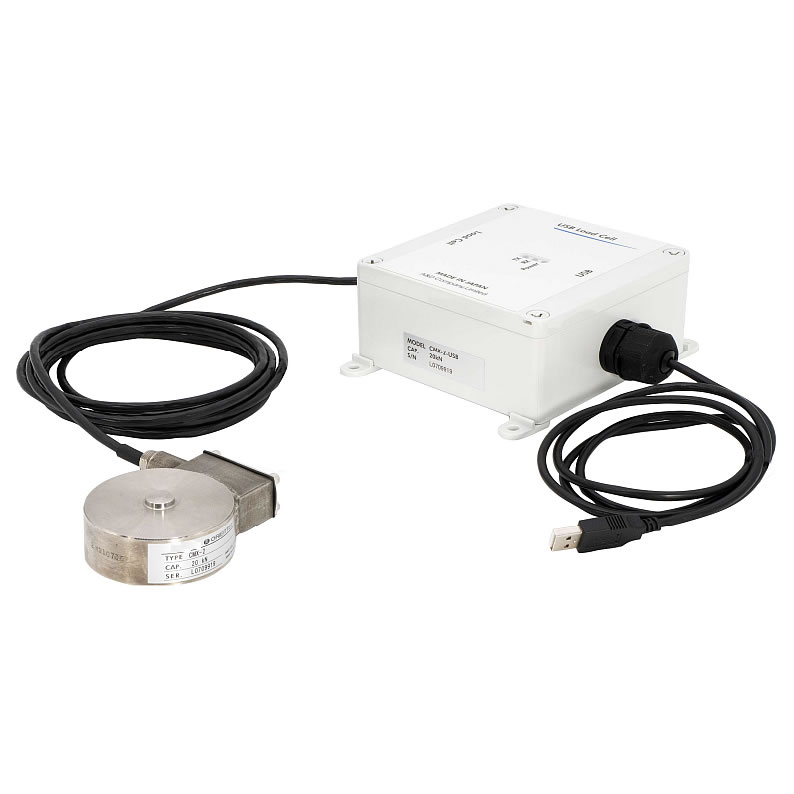

力測定用圧縮型デジタルロードセル（ロードセル本体は密閉構造でオールステンレス構造）
校正済のため、アンプ・インジケータが不要:直接コンピュータに接続 USBにてコンピュータと接続して簡単測定:測定用ソフトウェア ”Win-CT-DLC”を使用
実験・評価での簡易的な測定に最適
■測定用ソフトウェア”WinCT-DLC"
メーカーのホームページよりダウンロード可能
測定用ソフトウェア”Win-CT-DLC”にて測定データをコンピュータで確認することが可能
又、測定結果をCSVまたはExcelデータに変換が可能
ただし、測定データの取得用のソフトウェアのため、インジケータのような制御機能はありません。
ダウンロードしたzipファイルを解凍する際、アクセスがブロックされる場合があります。
zipファイルを右クリックしてプロバティを開き、全般タブのセキュリティ：ブロックの解除をクリックして、再度解凍をお試しください。
■定格容量
| 品番 |
定格容量 |
たわみ量 |
固有振動数*1 |
| M2MR-50L-USB |
500N (50.99kg) |
0.06mm |
5.5kHz |
| M2MR-100L-USB |
1kN (102.0kg) |
0.03mm |
8.1kHz |
| M2MR-200L-USB |
2kN (203.9kg) |
0.03mm |
11.5kHz |
| M2MR-500L-USB |
5kN (509.9kg) |
0.03mm |
18.5kHz |
| M2MR-1-USB |
10kN (1.020t) |
0.04mm |
22.5kHz |
| M2MR-2-USB |
20kN (2.039t) |
0.03mm |
20.0kHz |
＊１：ロードセルのみ
■共通仕様
| 総合誤差 |
0.2% of R.O.
|
| 電源電圧 |
DC5V（USBバスパワー） |
| 平均消費電流*2 |
60mA以下 |
| ゼロバランス |
±2% of R.O.
|
| 零点の温度影響 |
0.2% of R.O./10℃ |
| 出力の温度影響 |
0.2% of Load/10℃
|
| 温度補償範囲 |
-10℃～60℃ |
| 許容過負荷 |
150% of R.C.
|
| 限界過負荷 |
200% of R.C. |
| ケーブル |
ロードセルケーブル:φ5mm ?さ 3m
USBケーブル:φ4mm ?さ 1.2m 先端 A type |
| 材質 |
ロードセル：ステンレス
変換ボックス：ポリカーボネート |
| 保護等級 |
ロードセル:IP67,変換ボックス:IP65 |
| 質量 |
1kg |
| A/D変換速度 |
100回/s |
| デジタルフィルター |
None、0.7、1.0、1.4、2.0、2.8、4.0、5.6、8.0 11.0Hzより選択
（初期値 1.0Hz） |
| 通信規格 |
USB Ver.2.0準拠 Full Speed
|
| 通信設定 |
ボーレート |
38400bps
|
| キャラすたビット長 |
8ビット |
| パリティ |
偶数 |
| ストップビット長 |
1ビット |
| 終端文字 |
CRLF |
| コード |
ASCII |
*2：参考値
■外形図

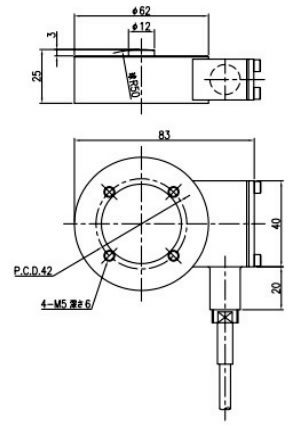

| ロードセル |
 |

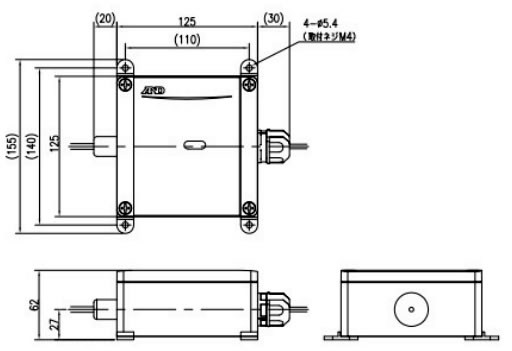

| 変換ボックス |
 |
■オプション(圧縮金具)
| M2BP-2-A |
M2MP-2-A |
 |
 |

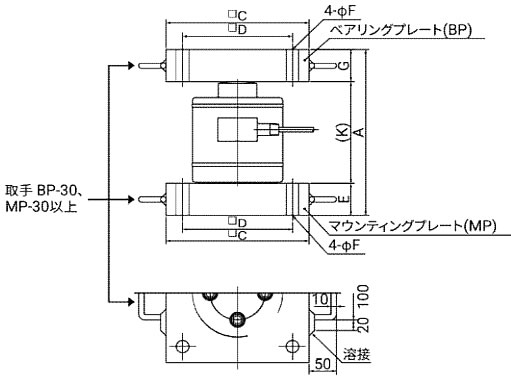

■ベアリングプレート・ マウンティングプレート装着図
■ベアリングプレート(BP)・ マウンティングプレート(MP)の寸法表
| 品番 |
A |
C |
D |
E |
φF |
G |
K |
質量(kg) |
| M2BP-2-A／M2MP-2-A |
55 |
130 |
105 |
15 |
12 |
15 |
25 |
4 |
