ハンドリング機器とは、作業者が必要に応じてワークの高さ・向き・角度を任意に調節することができる機器です。
工場の組立作業などでは、作業者が重量物を一人で持ち上げたり、中腰で屈んだりと無理な作業が見過ごされているケースがあります。
ハンドリング機器を使用することにより作業者の負荷を軽減し事故やけがの危険も減らすことができます。
ハンドリング機器は製品の組立に使用することから組立機器・組立治具とも呼ばれています。
■特長
工業大国であり人間工学の先進国であるドイツ生まれの優れたハンドリング機器です。
大きなワークや重量物を簡単にハンドリングすることが可能になり、製造現場の安全性を向上させる事ができます。
またモジュール式によりお客様自身で作業内容に応じたハンドリング機器を組立て頂く事が可能です。
●最大600 kgのワークを、安全に昇降・回転・傾け・移動
●作業者によって異なる、最適な作業高さ、位置に調整可能
●目的や課題に合わせて、ハンドリング機器を簡単に組み合わせ
●身体への負荷を低減、事故やけがの危険も低減
●製品の品質向上に寄与
■メリット
●作業者の負担を軽減
●作業効率の改善
●安全性の向上
■概要

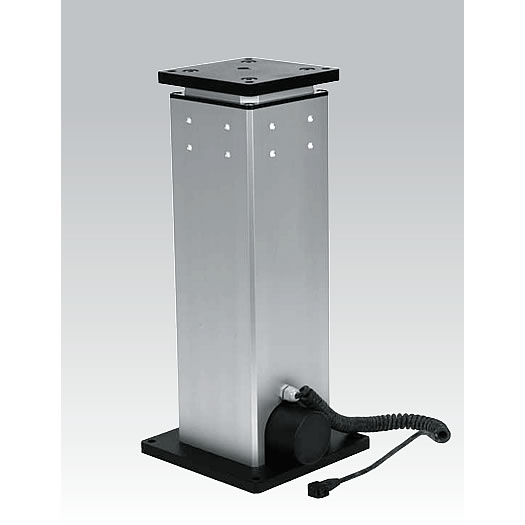

リフト・モジュールは、スピンドル・ギヤ付き電気モーターにより作動します。
この電動式のタイプは、特に材料の供給や運搬だけでなく作業台の配置や調整業務に最適です。
本リフト・モジュールは、とてもスムーズに作動します。
■操作
リフト・モジュールは、コントロール・ユニットのボタンを押すことにより上昇または下降の動作を開始します。
ボタンを離すと、リフト・モジュールは直ぐに停止します。
■リフト・モジュールの同期
1台の電源ユニットで4台までのリフト・モジュールを同期させる事ができます。
昇降台などの装置に使用することもできます。
複数のリフト・モジュールの同期制御を行う場合には、“G” タイプの製品を選択してください。
電源ユニットは、リフト・モジュール2、3又は4台の同期制御が可能です。
■技術データ
| 電気的接続 |
コネクター |
| デューティ比 |
15%ED |
| 保護クラス |
IP54 |
| 電圧 |
24VDC |
■最大荷重、最大許容モーメント及び重要な注意事項
油圧ペダル式と同じ（第2頁参照）
電動式では最大許容引張り力は最大荷重の80％となります。
■用途
特に医療分野における医療用機器ならびに産業分野における組立治具、作業台、展示台などの昇降作業に最適です。
装置の昇降又は高さ調整用のベース・ユニットとして使用されます。
●組立作業
●作業台の高さ調整
●保守点検
●組み付け治具
●搬送ラインの高さ調整
●製品の梱包及び搬送作業
■最大荷重
1 =1,000N(“E” と “B” タイプのみ)
2 =2,000N
4 =4,000N
6 =6,000N
■ストローク
2=200mm
3=300mm
4=400mm
5=500mm
6=600mm
■同期制御
E=リミット・スイッチ付きのタイプ（同期制御はできません）
スパイラル・コード 1.5m付き
G=ポジション・エンコーダ付き（同期制御可）
真っすぐのコード 2.5m付き
I=ポジション・エンコーダ付き（メモリー機能に適合）
真っすぐのコード 2.5m付き
B=ポジション・エンコーダ付き（メモリー機能とバッテリー駆動に適合）
真っすぐのコード 0.3m付き
■梱包内容
開梱後直ぐに使用できるよう、配線が準備された状態で出荷されます。
リフト・モジュールから電源ユニットまでの接続ケーブルは梱包内容に含まれています。電
源ユニット、電源ケーブル並びにフット・スイッチまたはハンド・スイッチは、別途注文が必要です。
■システム構成に必要なアクセサリー
●電源ユニット（M8.200）または、
●バッテリーホルダー一体型ユニット（M8.201）
●操作用エレメント、電源コード（M8.203）
■寸法図
■電動式のタイプ
回路図とコネクターの接続
リミット・スイッチ付のタイプ（Eタイプ）
■回路図とコネクターの接続
ポジション・エンコーダ付のタイプ（I, B, Gタイプ）
■分解能
ポジション・エンコーダ・システム
■仕様
| 品番 |
ストローク |
最大荷重 |
タイプ |
| M2911LM15-0120R-E |
200mm |
1000N |
単独型 |
| M2911LM15-0120R-B |
200mm |
1000N |
同期型 |
| M2911LM15-0130R-E |
300mm |
1000N |
単独型 |
| M2911LM15-0130R-B |
300mm |
1000N |
同期型 |
| M2911LM15-0140R-E |
400mm |
1000N |
単独型 |
| M2911LM15-0140R-B |
400mm |
1000N |
同期型 |
| M2911LM15-0150R-E |
500mm |
1000N |
単独型 |
| M2911LM15-0150R-B |
500mm |
1000N |
同期型 |
| M2911LM15-0160R-E |
600mm |
1000N |
単独型 |
| M2911LM15-0160R-B |
600mm |
1000N |
同期型 |
| M2911LM15-0220R-E |
200mm |
2000N |
単独型 |
| M2911LM15-0220R-G |
200mm |
2000N |
同期型 |
| M2911LM15-0220R-I |
200mm |
2000N |
メモリー型 |
| M2911LM15-0220R-B |
200mm |
2000N |
充電式 |
| M2911LM15-0230R-E |
300mm |
2000N |
単独型 |
| M2911LM15-0230R-G |
300mm |
2000N |
同期型 |
| M2911LM15-0230R-I |
300mm |
2000N |
メモリー型 |
| M2911LM15-0230R-B |
300mm |
2000N |
充電式 |
| M2911LM15-0240R-E |
400mm |
2000N |
単独型 |
| M2911LM15-0240R-G |
400mm |
2000N |
同期型 |
| M2911LM15-0240R-I |
400mm |
2000N |
メモリー型 |
| M2911LM15-0240R-B |
400mm |
2000N |
充電式 |
| M2911LM15-0250R-E |
500mm |
2000N |
単独型 |
| M2911LM15-0250R-G |
500mm |
2000N |
同期型 |
| M2911LM15-0250R-I |
500mm |
2000N |
メモリー型 |
| M2911LM15-0250R-B |
500mm |
2000N |
充電式 |
| M2911LM15-0260R-E |
600mm |
2000N |
単独型 |
| M2911LM15-0260R-G |
600mm |
2000N |
同期型 |
| M2911LM15-0260R-I |
600mm |
2000N |
メモリー型 |
| M2911LM15-0260R-B |
600mm |
2000N |
充電式 |
| M2911LM15-0420R-E |
200mm |
4000N |
単独型 |
| M2911LM15-0420R-G |
200mm |
4000N |
同期型 |
| M2911LM15-0420R-I |
200mm |
4000N |
メモリー型 |
| M2911LM15-0420R-B |
200mm |
4000N |
充電式 |
| M2911LM15-0430R-E |
300mm |
4000N |
単独型 |
| M2911LM15-0430R-G |
300mm |
4000N |
同期型 |
| M2911LM15-0430R-I |
300mm |
4000N |
メモリー型 |
| M2911LM15-0430R-B |
300mm |
4000N |
充電式 |
| M2911LM15-0440R-E |
400mm |
4000N |
単独型 |
| M2911LM15-0440R-G |
400mm |
4000N |
同期型 |
| M2911LM15-0440R-I |
400mm |
4000N |
メモリー型 |
| M2911LM15-0440R-B |
400mm |
4000N |
充電式 |
| M2911LM15-0450R-E |
500mm |
4000N |
単独型 |
| M2911LM15-0450R-G |
500mm |
4000N |
同期型 |
| M2911LM15-0450R-I |
500mm |
4000N |
メモリー型 |
| M2911LM15-0450R-B |
500mm |
4000N |
充電式 |
| M2911LM15-0460R-E |
600mm |
4000N |
単独型 |
| M2911LM15-0460R-G |
600mm |
4000N |
同期型 |
| M2911LM15-0460R-I |
600mm |
4000N |
メモリー型 |
| M2911LM15-0460R-B |
600mm |
4000N |
充電式 |
| M2911LM15-0620R-E |
200mm |
6000N |
単独型 |
| M2911LM15-0620R-G |
200mm |
6000N |
同期型 |
| M2911LM15-0620R-I |
200mm |
6000N |
メモリー型 |
| M2911LM15-0620R-B |
200mm |
6000N |
充電式 |
| M2911LM15-0630R-E |
300mm |
6000N |
単独型 |
| M2911LM15-0630R-G |
300mm |
6000N |
同期型 |
| M2911LM15-0630R-I |
300mm |
6000N |
メモリー型 |
| M2911LM15-0630R-B |
300mm |
6000N |
充電式 |
| M2911LM15-0640R-E |
400mm |
6000N |
単独型 |
| M2911LM15-0640R-G |
400mm |
6000N |
同期型 |
| M2911LM15-0640R-I |
400mm |
6000N |
メモリー型 |
| M2911LM15-0640R-B |
400mm |
6000N |
充電式 |
| M2911LM15-0650R-E |
500mm |
6000N |
単独型 |
| M2911LM15-0650R-G |
500mm |
6000N |
同期型 |
| M2911LM15-0650R-I |
500mm |
6000N |
メモリー型 |
| M2911LM15-0650R-B |
500mm |
6000N |
充電式 |
| M2911LM15-0660R-E |
600mm |
6000N |
単独型 |
| M2911LM15-0660R-G |
600mm |
6000N |
同期型 |
| M2911LM15-0660R-I |
600mm |
6000N |
メモリー型 |
| M2911LM15-0660R-B |
600mm |
6000N |
充電式 |
■電動式モジュール用の操作用エレメント、コード、コネクター
●ハンドスイッチ／品番 M2911LM15-23025R
●快適な操作
●作業しやすい位置に停止
●スパイラル・コード付
●止めネジ付のコネクター
■概要
ハンド・スイッチには “上昇” 及び “下降” のボタンがあり、押している間だけ動作します。
本製品の背面に付いているフックにより、ハン ド・スイッチを手の届きやすい位置に掛けておくことができます。
スパイラル・コードの全長は通常の状態で約 0.9 mあり、1.6 mまで伸ばすことができます。
■用途
このハンド・スイッチは、電動式のmodulog モジュールの操作に使用します。
●操作
パネルに付いている “上昇” 及び “下降” のボタ ンは、親指で操作することができます。
ボタンから指を離すと、モジュールは直ぐに停止します。
■技術データ
| 品番 |
M2911LM15-23025R |
| 寸法 |
56×130×23mm |
| 保護クラス |
IP66 |
| 接続コード |
スパイラル・コード 1.6m コネクター付き |
| 材質 |
ハウジング：ポリアミド
接続コード：PUR |
■設置方法
電圧供給とハンド・スイッチの制御は、電源 ユニットを介して行われます。
ハンド・スイッチは、電源ユニットにコードを接 続後直ぐに使用できます。
●
メモリー付き電源ユニット用操作パネル／品番 M2911LM15-23160R
■概要
操作パネルには、リフト・モジュールの高さ操作 のための2つのボタンとメモリー機能用の6つのボタンが付いています。
リフト・モジュールの 高さ位置を記憶させるには、リフト・モジュール を任意の位置まで操作し、ボタンMとボタン 1-5の内の一つを同時に押すか、もしくはボタン
Mを押した後に1-5のいずれかのボタンを押し ます。
登録後、選択したボタンを押すとリフト・ モジュールは登録した位置まで移動します。
選択したボタンのメモリー機能は、新しく上書 きされるまで継続的に使用できます。
■操作
パネルに付いている “上昇”、“下降”、“M”、“1-5” のボタンは、親指で操作することができます。 上昇・下降ボタンから指を離すと、モジュールは
直ぐに停止します。
■用途
この操作パネルは、メモリー機能付きの電動式モジュールの操作に使用します。
| 品番 |
M2911LM15-23160R |
| 寸法 |
56×130×23mm |
| 保護クラス |
IP66 |
| 接続コード |
スパイラル・コード 1.9m コネクター付き |
| 材質 |
ハウジング：ポリアミド
接続コード：PUR |
■設置方法
電圧供給と操作パネルの制御は、電源ユニット を介して行われます。
操作パネルは、電源ユニットにコードを接続後 直ぐに使用できます。
■フット・スイッチ、コード、コネクタ
フットスイッチ／品番 M2911LM15-23038R
■概要
フット・スイッチには “上昇” 及び “下降” のペダ ルがあります。
本製品の底面には、作業場所などで使用する 際に位置がずれるのを防ぐため、すべり止めが 付いています。
■操作
本製品に付いている “上昇” 及び “下降” のペ ダルを足で操作します。
ペダルの操作を止めると、モジュールは直ぐに 停止します。
■用途
フット・スイッチは、電動式モジュー ルの操作に使用します。
| 品番 |
M2911LM15-23038R |
| 寸法 |
109×209×38mm |
| 保護クラス |
IP65 |
| 接続コード |
スパイラル・コード 3m コネクター付き |
| 材質 |
ハウジング：ポリアミド
接続コード：PUR |
■アクセサリー
| 品番 |
M2911LM15-23040R |
| コードタイプ |
ストレート |
| 定格電圧 |
230VAC |
| 長さ |
3.0m |
| 材質 |
PUR |
|
 |
|
| |
|
■延長コード
| 品番 |
M2911LM15-23175LR-05 |
M2911LM15-23175LR-08 |
M2911LM15-23175LR-10 |
| コードタイプ |
ストレート |
ストレート |
ストレート |
| 定格電圧 |
24VDC |
24VDC |
24VDC |
| 長さ |
5m |
8m |
10m |
| 材質 |
PVC |
PVC |
PVC |
リフト・モジュールと電源ユニットの接続用、もしくはハンド・スイッチ、フット・ スイッチと電源ユニットの接続用3種類になります。
|
■電源ユニット1台用
■特長
●電源と制御機能を1台に統合
●配線はすべてソケットに接続
●供給電圧230VAC
●電源コードはアース端子付
●コンパクト且つ丈夫な設計
●過負荷保護回路付
■概要
本製品はリフト・モジュール1台とハンド・ス イッチ又は操作パネルを接続し、電源ユニット及び制御ユニットとして使用されます
■用途
この頁では、電源ユニットやハン ド・スイッチ、フット・スイッチ等について記述し ます。
■注意
電源ユニットの230VAC用電源コードは、電源ユニットには同梱されていません。
アクセサ リーとして、別途注文が必要です。
また電源ユニットに外部リミット・スイッチ用の端子を設けることも、特注で可能です。
■仕様
●メモリー機能により、組立工程や作業者の身体に応じて作業しやすい複数の高さを記憶する ことができます。
●メモリー機能は、リフト・モジュールの最大3つの高さ位置を記憶します。
この機能により、リフ ト・モジュールを記憶した位置に停止させたり、新しい位置を記憶させたりすることができます。
ある組立工程において、作業者や作業場所によって作業のしやすい合理的な位置を記憶さ せ、その位置をいつでも呼び出すことができます。
操作パネルでこの操作を行います
安全のため、ボタンを押している間だけ動作するよう になっています。
■取り付けと設置方法
電源ユニットの両側の取付面をM6のねじで 固定します。
電源コード、操作エレメント、リフ ト・モジュールのコネクタをソケットに接続します。
メモリー機能または同期機能を持つ電源ユニッ トは調整モードを持っており、接続されるリフ ト・モジュールの最大荷重やストロークに応じて調整することが可能です。
初めて稼働する際には、使用者がこの調整モードを起動すると、電源ユニットが自動的に接続されたリフト・モジュールを検知して制御回路を セットします。
詳細は取扱説明書を参照してください。
●寸法
■共通技術データ
| 寸法 |
200×120×100mm |
| 供給電圧 |
230VAC,50Hz |
| 制御用電圧 |
24VDC |
| 電力 |
240VA |
| 電流制限 |
10A |
| デューティ比 |
15%-1.5min オン |
| 絶縁クラス |
Ⅱ |
| 保護クラス |
IP66 |
| 電源接続 |
アース端子付、止めネジ付 |
| 必要なアクセサリー |
操作用エレメント、コード、コネクタ、データシート |
| 品番 |
品名 |
| M2911LM15-21246R |
電源ユニット（1台用） |
| M2911LM15-21415MR |
電源ユニット（1台用/メモリー付） |
■モジュール2、3、4台用電源ユニット 同期機能及びメモリー機能付き
■特長
●モジュール2、3、4台用電源ユニットとハンド・ スイッチ又はフット・スイッチ1台用制御 ユニットを1台に統合
●同期制御機能の簡単な起動
●配線はすべてソケットに接続
●供給電圧 230 VAC
●電源コードはアース端子付
●コンパクト且つ丈夫な設計
■概要
本製品は2、3、4台のリフト・モジュールとハン ド・スイッチ又は操作パネルを接続し、電源ユ ニット及び制御ユニットとして使用されます （第3頁参照）。
アクセサリー操作用エレメント、電源コード、コネクタについ てはデータシートM8.203を参照。
■仕様
外部のリミットスイッチ用の接続ソケットを追加することもできます。
■重要な注意事項
複数のリフト・モジュールを同期運転する場合には、以下の条件を守ってください。
●全てのリフト・モジュールはたがいに平行で なければならず、必要な場合は調整すること。
特に大きな負荷がかかる装置の場合には、平行が出ていないと装置が変形して大きな摩擦力が発生し、機能に悪影響が出ることがあります。
●リフト・モジュールの高さの僅かな違いによって作業者がけがをしたり、リフト・モ ジュール間の梗塞状態が発生したりすることの無いよう、負荷の配分を検討してください。
●リフト・モジュールの上に載る治具などとの結合部は、リフト・モジュール間の距離を拘束しないよう、片側をしっかり結合しもう一方は長穴にするなどの逃げを設けてくださ
い。
もしくは弾性を持ったバッファーを入れるなどの工夫が必要です。
■用途
この頁では、モジュール2、3、4台用の同期制御付電源ユニットやハンド・スイッチ、フット・スイッチについて記述します。
■注意
電源ユニットの 230 VAC用電源コードは、電源ユニットには同梱されていません。
アクセサ リーとして、別途注文が必要です。
■共通技術データ
| 供給電圧 |
230VAC,50Hz |
| 制御用電圧 |
24VDC |
| 電力 |
240/480 VA |
| 電流制限 |
タイプにより11Aまたは22A |
| デューティ比 |
15%-1.5min オン |
| 絶縁クラス |
Ⅱ |
| 保護クラス |
IP66 |
| 電源の接続方法 |
コネクタによる止めネジ付 |
| 品番 |
品名 |
| M2911LM15-21416R |
電源ユニット（2台同期） |
| M2911LM15-21417R |
電源ユニット（3台同期） |
| M2911LM15-21418R |
電源ユニット（4台同期） |
| M2911LM15-21416MR |
電源ユニット（2台同期/メモリー付） |
| M2911LM15-21417MR |
電源ユニット（3台同期/メモリー付） |
| M2911LM15-21418MR |
電源ユニット（4台同期/メモリー付） |
■可搬システム用の電源
モジュールに使用する、バッテリー・ホルダー一体型の制御ユニット
■特長
●バッテリー駆動による独立した電源
●可搬システムの設計が可能
●コンパクトな設計
●交換用バッテリーによって中断せずに作業 が可能
●急速充電可能な充電器
●強力バッテリーの使用により作業効率を向上
●長寿命のバッテリー
●作業者の疲労を軽減し、効率を向上
●安全でスピーディな組立作業
●モジュール式で多様な組み合わせが可能
●保護回路付
●過放電防止付
■概要
電動式リフト・モジュールまたは電動式リニア・ アクチュエータに個々のコンポーネントを組み合わせることにより、独立した電源供給を行うことが可能です。
駆動部には、充電式バッテリーから電源が供給されます。
バッテリーは外部の急速充電器を使用して充電します。
作業を中断せずに充電を行うため、交換用バッテ リーを用意することを推奨します。
システムの構築には以下のエレメントが必要です：
●バッテリー
●バッテリー・ホルダー一体型制御ユニット
●操作用エレメント
●急速充電器
■材質
堅牢性を持たせるため、重要部品は衝撃に強 い樹脂を使用しています。
■種々の仕様
標準仕様の製品（3821-270）は識別記号BまたはIのリフト・モジュール用で、ハンドスイッチのボタンを押している間だけ上昇または下降し ます。
内蔵の制御回路が、リフト・モジュールのストローク測定用エンコーダの信号を使って起動と停止を滑らかに制御しますので、機械部品の摩耗が軽減されます。
また、電流制限・過大電流シャットオフ・連続通電時間制限の機能も持っているので、寿命の延長に寄与します。
もう一つの仕様の製品（3821-270M）は中間位 置を記憶し、ボタン一つで呼び出すことのできるメモリー機能を持っています。
特注により複数のリフト・モジュールの同期制御や個別に終端位置を決めることも可能です。
■バッテリー・ホルダー一体型の制御ユニット
リフト・モジュール用
■特長
●イクロプロセッサー制御
●終端位置とメモリー位置での停止
●滑らかな起動
●保護機能：
電子式電流制限
過大電流シャットオフ、リフトのブロック検知
連続通電時間制限
LEDによる充電状態の表示
●豊富なエラー診断機能
●LEDの点滅コードによるエラー表示
■概要
この製品はシステムの中心となる制御ユニットで、すべてのコンポーネントがここに接続されます。
様々な荷重やストロークのリフト・モ ジュール（ストローク測定用エンコーダ付きのタイプ）との組み合わせに適しています。
バッ テリー・ホルダーが一体化されており、コンパク トなユニットとなっています。
制御部にはリフ ト・モジュール、操作エレメント、およびオプション機能用の制御信号のためのコネクタ用にソケットが設けられています。
■ストローク測定用エンコーダ付きのリフト・モジュールに対応するオプション機能
メモリー機能は、5つまでの停止位置を記憶することができます。
記憶した位置は何時でも呼び出すことや新たに設定しなおすことが可能です。
例えば作業者毎に身長に合わせて作業しやすい高さに設定したり、対象物のいろいろな作業位置に合わせて高さをセットしたり、といった使い方ができます。
操作にはハンドパネルを用います。
安全のため、リフトはボタンを押 している間だけ動くようになっています。
追加の信号ラインの為に制御コネクタ用のソケットが用意されています。
この信号ラインを使って、例えば特定の位置までの移動や外部の機械的スイッチによる制御など、特注による仕様をプログラムすることができます。
さらに、終端位置を自由に設定することも可能 です。
■寸法図
| ストローク(mm) |
L1(mm) |
L2(mm) |
L3(mm) |
| 200 |
420 |
360 |
60 |
| 300 |
520 |
460 |
135 |
| 400 |
620 |
560 |
185 |
| 500 |
720 |
660 |
135 |
| 600 |
820 |
760 |
285 |
■取り付けと設置方法
制御ユニットはリフト・モジュールに備えられているネジ穴を使って直接外壁に取り付けます。
■技術データ
| 品番 |
M2911LM15-21270R |
M2911LM15-21270MR |
|
一体型制御ユニット |
一体型制御ユニット（メモリー付） |
| 作動電圧 |
25.2V |
| 電子式電流制限 |
8A |
| デューティー比 |
15%,1.5min オン |
| 絶縁クラス |
Ⅲ |
| 保護クラス（コネクタ接続状態で） |
IP30 |
| 静止時消費電流（スタンド・バイ） |
約7A |
| 電気的接続 |
コネクタによる（ネジ止め式） |
| 質量 |
約 700g |
| アクセサリー |
操作エレメント、コード、コネクタデータシートM8.203 |
■バッテリーと急速充電器
●バッテリーの容量
以下のグラフにフル充電した場合に可能な概 略の作動回数を示します。
これらの値は推力やストロークの関数として、代表的なリフト・モジュールに関して示してあります。
■概要
この充電式バッテリーは、電圧25.2V、容量 4500 mAhのリチウムイオン・バッテリーで、ロームヘルド社のリフト・モジュールの電源として使用されます。
コンパクトで大容量が特長です。
■重要な注意事項
バッテリーの充電には専用の充電器
■技術データ
| 品番 |
M2911LM15-22175R |
| 公称電圧 |
25.2V |
| 公称容量 |
4500mAh |
| 充電電流 |
max.3A |
| 充電温度範囲 |
10℃・・・+40℃ |
| 使用温度範囲 |
0℃・・・+50℃ |
| 保管温度範囲 |
-20℃・・・+35℃ |
| 寸法(L×W×H) |
135×85×91mm |
| 質量 |
約860g |
■概要
この急速充電器は、ロームヘルドの充電式バッ テリーの充電に使用します。
■技術データ
| 品番 |
M2911LM15-22182R |
| 入力電圧 |
220・・・240V ±10% |
| 入力電圧の周波数 |
50・・・60Hz |
| 出力電圧 |
9.6・・・28.8V |
| 充電電流 |
2.9A±10% |
| 電力制御 |
max.55・・・70W |
| 充電時間(4.5Ah） |
約2h |
| 保管温度範囲 |
-20℃・・・+60℃ |
| 使用温度範囲 |
+5℃・・・+40℃ |
| 絶縁クラス |
Ⅱ |
| 保護クラス |
IP30 |
| 寸法(L×W×H) |
152×86×76mm |
| 質量 |
約 550g |
