二本掛けにすることで荷重の安定性が大幅に向上さらに大容量の定格荷重を実現。
また、有線操作タイプだけでなく、無線操作のシングルリモコンタイプとダブルリモコンタイプも用意しています。
■特長
●動作
高速、低速の2速運転が可能です。また、始動・停止がゆっくりで、荷揺れの少ない運転が可能です。
●操作スイッチ（末尾T）
非常停止付きペンダントスイッチ：非常停止ボタン付きです。また、上・下ボタンは２段押しで高速、低速が切り替わります。
●無線送信機（末尾T-R）
920MHz帯（特定小電力無線）による双方向通信で、水平送信距離は100m以上、垂直送信距離は50m以上です。また、非常停止ボタンと同等の停止ボタン付きです。さらに通信状態や異常の有無および操作可否をランプで表示します。単三乾電池３本で動作します。
●専有ボタン付き無線送信機
無線送信機に専有化機能
※1を追加したものです。
※1：専有ボタンを押した無線送信機でのみM278BH-E820Tシリーズを操作可能にし、他方の無線送信機では操作不可にする誤操作防止機能です。
■安全装置（末尾T-WR）
過巻き防止リミットスイッチ：巻上げ過ぎて、下フックを本体に突き上げてしまうことを防止します。
逆巻き防止リミットスイッチ：巻下げ過ぎやワイヤロープが下層に食込んだとき、巻下運転でワイヤロープを巻上げ、ブレーキの利かない逆巻き状態になることを防止します。なお、M278BH-E820Tシリーズのブレーキは一方向にしか利かないメカニカルブレーキです。
すべりクラッチ：下フックを構造物などに引掛けてしまっても、駆動部が空転して故障を防ぎます。
非常停止ボタン：有線操作タイプにあります。なお、無線操作のシングルリモコンタイプとダブルリモコンタイプにも同等機能があります。
電子制御：電圧・電流・運転時間などを監視し、故障を未然に防ぎます。
■タイプ
| 有線操作タイプ |
 |
| シングルリモコンタイプ |
ダブルリモコンタイプ |
 |
 |
■仕様
| 品番 |
M278BH-E820T-□ |
M278BH-E930T-□ |
| 定格荷重 |
460 kg |
400 kg |
巻上速度
（1層目／最外層） |
高速 |
4.5 / 6 m/min |
8.0 / 12 m/min |
| 低速 |
1.7 / 2.2 m/min |
2.6 / 3.3 m/min |
| 揚程 |
10 m |
15 m |
| ワイヤロープ |
φ5 × 22 m |
φ5 × 32 m |
| 電源 |
AC100V
50/60Hz |
| 電源コード |
2mm²×3芯×5m |
| モータ出力 |
580 W |
800 W |
| モータ定格電流 |
AC 9.5 A |
AC 13 A |
| ウインチ定格※2
|
15 min |
| 本体重量 |
20 kg |
21 kg |
| 付属品重量 |
8.7 kg |
9.8 kg |

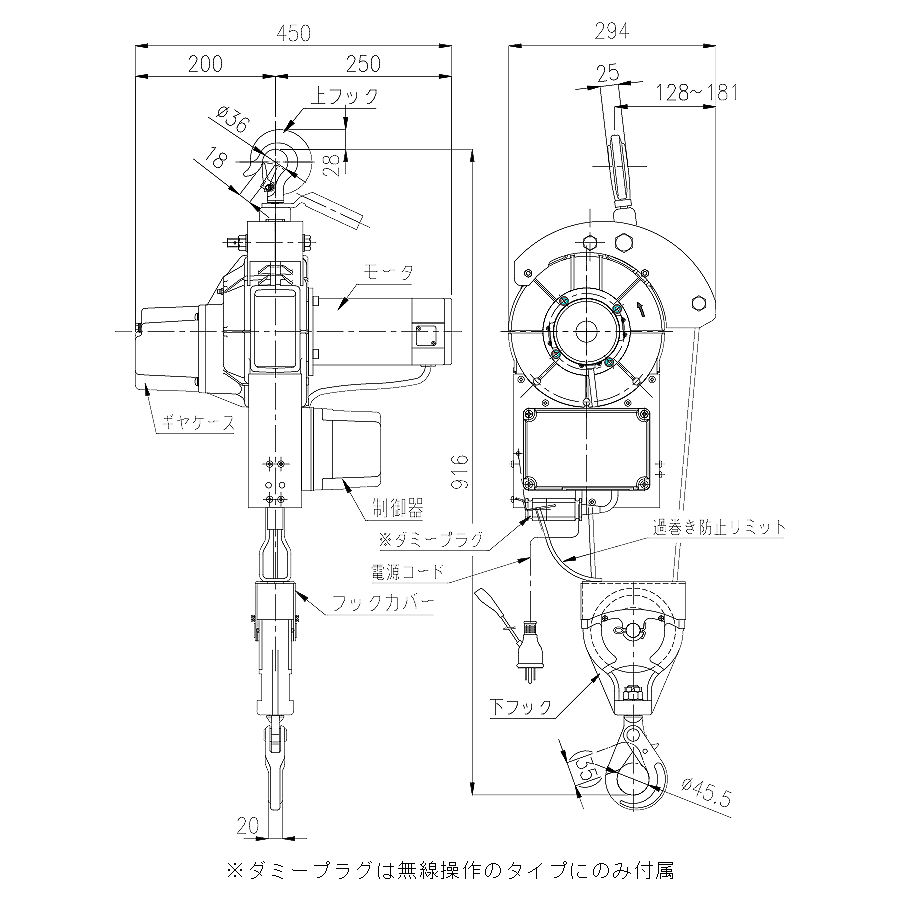

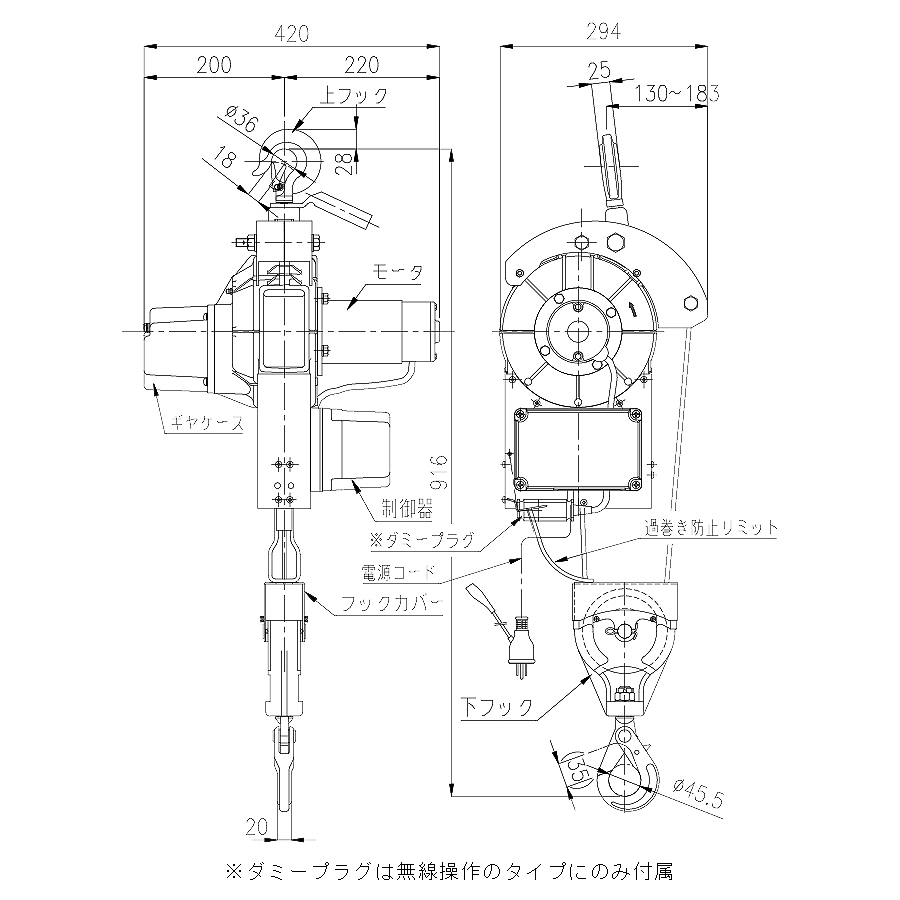

| 寸法図 |
 |
|
※2：定格電圧・定格周波数・定格荷重で「巻上2m - 休止3秒 - 巻下2m - 休止3秒」のサイクルによって繰返し運転を行ったときの許容運転時間をいいます。
| 品番 |
操作方式 |
付属操作スイッチ |
| M278BH-E820T |
M278BH-E930T |
有線操作タイプ |
非常停止付き
ペンダントスイッチ |
| M278BH-E820T-R |
M278BH-E930T-R |
シングルリモコンタイプ |
無線送信機×1ヶ |
| M278BH-E820T-WR |
M278BH-E930T-WR |
ダブルリモコンタイプ |
専有ボタン付き
無線送信機×2ヶ |
※有線操作タイプを無線操作のタイプに仕様変更できません。
※シングルリモコンタイプをダブルリモコンタイプに仕様変更することはできません。
※無線操作のタイプは、オプションの非常停止付きペンダントスイッチでの操作も可能ですが、ペンダントスイッチと無線送信機のどちらかでの操作になります。
※1台の無線送信機で複数のホイストを操作することはできません。
■オプション
●操作中継コード（10m）
複数本つなぐことで非常停止付きペンダントスイッチのコードを揚程分まで延長可能です。
●非常停止付きペンダントスイッチ
無線操作が難しい環境でご使用ください。（シングルリモコンタイプ、ダブルリモコンタイプ用）
●雨カバー
M278BH-E820Tシリーズを雨や雪から保護します。
（参考画像）
