■適用範囲
本製品をご使用になる前に、この取扱説明書をよくお読みになり、最大限の性能を発揮し、長くお使いいただけるようにしてください。
この大型デジタル騒音表示器は、オフィス、家庭、音楽室、カラオケルーム、ショッピングモールなど、異質なエリアのノイズレベルを測定するために適用することができます。
■操作手順
①5Vのプラグを入れる 1A AC/DCアダプターを接続し、パワーロッカースイッチをONにする。
②初期設定では、周波数重み付けA(dBA)dBAになっています。
③SET "キーを1回押すと、アラームモードのON/OFFができます。
アラームON：LEDが点灯し、アラームOFF：LEDが消灯します。
④SET "キーを2秒以上押すと、アラーム設定モードに移行し、すべてのデジタル表示が点滅した後、"SET "キーを押します。
MAX/MIN/▲"キーまたは "FAST/SLOW/▼"キーでアラーム音のレベルを調整し、"SET
"キーを2秒以上押すと値が保存され、通常の測定モードに戻ります。
⑤MAX/MIN/▲キーを押すと、最大測定値と最小測定値を順次選択でき、関連するLEDが点灯します。
⑥dBA/dBC "キーを押して、周波数を選択することができます 重みAまたはCを順次、関連するLEDがオンになります
⑦FAST/SLOW/▼"キーを押すと、高速応答と低速応答を順次選択できます。
⑧アラーム設定を「ON」にしている場合、リアルタイムの測定値がアラームレベルに達すると、ブザーが3秒間鳴り、その瞬間にLEDが点滅し続け、値を3秒間保持すると通常のモードに戻ります。
■仕様
| 外形寸法 |
220×120×36.7㎜ |
| 重量 |
480g |
| 測定範囲 |
30～130dBA
35～130dBC |
| 周波数帯域 |
31.5Hz～8.5KHz |
| 精度 |
±1.5dB
(音源の校正周波数は94db@1KHzです。) |
| 周波数の重み付け |
AまたはCの重み付け |
| デジタル表示 |
3 大型LEDデジタルディスプレイ |
| 解像度 |
0.1dB＜100dB
1dB＞100dB |
| 表示モード |
高速と低速の選択が可能 |
| マイクロホンの種類 |
Dia.6mm ECM タイプ |
| アラーム機能 |
警報ブザーを内蔵 |
| 動作電圧 |
USB DC5V 1A |
| 動作環境 |
0～40℃
10～80%RH. |
| 保管環境 |
0～60℃
10～70%RH. |

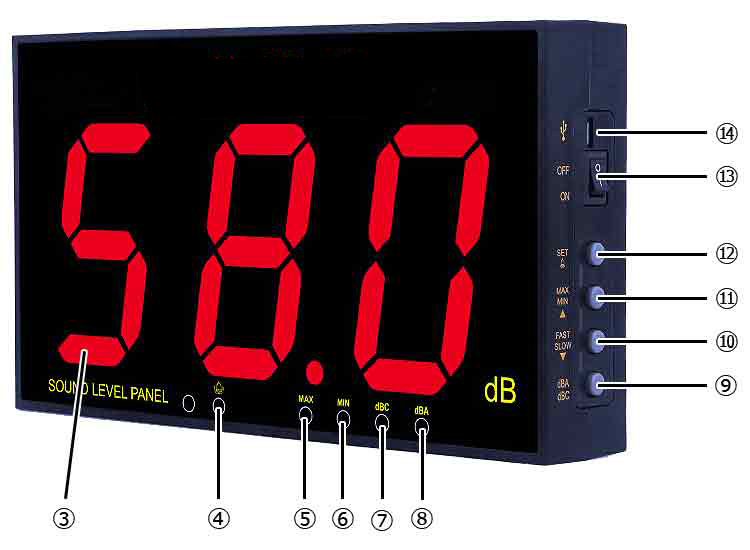

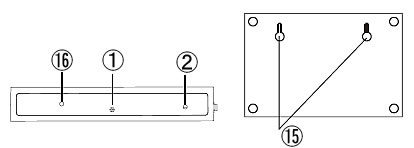

■各部名称
| ① |
ECMマイクロホン |
| ② |
キャリブレーションホール |
| ③ |
騒音レベル表示部 |
| ④ |
アラームオン/オフ表示 |
| ⑤ |
MAX：最大音圧レベル表示部 |
| ⑥ |
MIN：最小音圧レベル表示器 |
| ⑦ |
周波数重み付けC表示（機械音を模擬したもの） |
| ⑧ |
周波数重み付けA指標(人間の耳のカーブをシミュレート) |
| ⑨ |
周波数重み付け(A/C)選択キー |
| ⑩ |
応答速度(FAST/SLOW/▼)選択キー
FAST：応答速度は125msで、ほとんどの場合このモードを選択します。
SLOW：応答時間は1Sで、平均値を取り、より安定した読みやすい表示をします。 |
| ⑪ |
MAX/MIN:,最小および最大SPLレベル選択キーアラーム音の増加（▲キー） |
| ⑫ |
SET：アラーム設定キー |
| ⑬ |
電源ON/OFFスイッチ |
| ⑭ |
外部電源入力穴：USB DC5V 1A用 |
| ⑮ |
壁掛け用穴 |
| ⑯ |
ブザーホール |
