静電気センサー
■概要
静電気センサーは、約 2.5cm の距離で物体上の表面電圧と極性を最大±19.99V (精度±5%)まで測定します。
チョッパ安定化センサー搭載で、通常の環境とイオン化され た環境の両方で使用できます。
ケースは静電気拡散性であり、接地接続するための 7mm スナップと接地用コードが付いています。
ゼロ調整ノブはゼロ基準点を精密に設定し、ホー ルドボタンは表示された測定値を記録・評価のために保持させることができます。
距離表示 LED は測定対象物とメーターの適切な距離を確認するのに役立ちます。
電界電位測定セット(M2601SEM-0717D)には静電気センサー(M2601SEM-0716D)が含まれており、イオナイザーのオフセット電圧(バランス)と減衰時間の測定ができます。
また、本セットにはプレートを± 1000V 以上に帯電させるためのチャージャーも付属しており、ANSI/ESD SP3.3「イオナイザーの定期的な検証」に則って、イオナイザーの除電時間も測定することができます。
また、チャージプレートアナライザーを使用した ANSI/ESD S3.1 の測定に相当する測定を行えるよう設計されています。
本製品は ANSI/ESD SP3.3「エアイオナイザーの定期的な検証」、または ESDTR53「適合性検証」に従って試験を行うための便利で携帯可能な道具です。
■タイプ別特徴
●

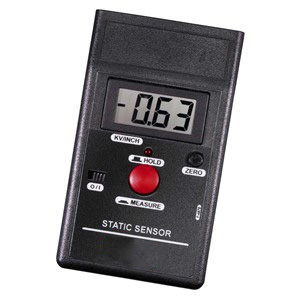

M2601SEM-0716D
・静電気を測定するためのポータブル静電気センサー
約2.5cmの距離で物体上の静電気および極性を最大±19.99kVまで測定します。
・安定したセンサー
通常の環境、イオン化された環境どちらでも正確に測定することができます。
・7mm接地用スナップ付き静電気拡散性ケース
接地された作業者が持つ場合、もしくは付属の接地用コードを使って接地接続している場合にメーターが接地されます。
・ゼロ調整ノブ
ゼロ基準点を精密に設定できます。
・距離表示LED
測定対象物とメーターの適切な距離を確認するのに役立ちます。
・ホールドボタン
表示された測定値を記録・評価のために保持させることができ、電池の節約にもなります。
・M2601SEM-0719D静電気測定用チャージャー&プレートセット
イオナイザーのオフセット電圧(バランス)と除電時間をテストするのに必要なセットです。
・NISTに則った校正証明書付き
NISTに認可された手順と基準に従って校正済みです。
・アメリカ製
本製品は カリフォルニア州チノで製造・保管されています。
●

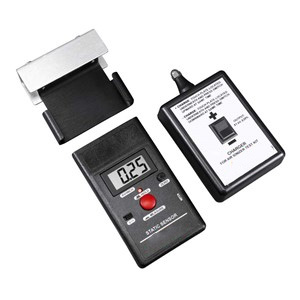

M2601SEM-0717D
・オフセット電圧と除電時間を測定するための電界電位測定セット
約2.5cmの距離で物体上の表面電圧および極性を最大±19.99kVまで測定します。
・アルミニウム製チャージプレート
SCS静電気センサーと併せて使うことで、イオナイザーのオフセット電圧と除電時間をANSI/ESD SP3.3とESD TR53に則って定期的に測定することができます。
・±1000V以上 チャージャー
チャージプレートに電荷を加え、イオナイザーの除電時間を測定します。
・7mm接地用スナップ付き静電気拡散性ケース
接地された作業者が持つ場合、もしくは付属の接地用コードを使って接地接続している場合にメーターが接地されます。
・ゼロ調整ノブ
ゼロ基準点を精密に設定できます。
・距離表示LED
測定対象物とメーターの適切な距離を確認するのに役立ちます。
・ホールドボタン
表示された測定値を記録・評価のために保持させることができ、電池の節約にもなります。
・持ち運び用ケース
ポリプロピレン製のケースにポリウレタンフォームを入れ、内容物を保護・保管します。
・NISTに則った校正証明書付き
NISTに認可された手順と基準に従って校正済みです。
・アメリカ製
本製品は カリフォルニア州チノで製造・保管されています。
●

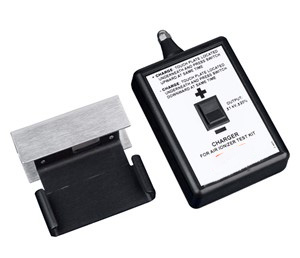

M2601SEM-0719D
・静電気センサーはアルミニウム製の導電性プレート
SCS 718 静電気センサーと一緒に使用することで、イオナイザーの定期的な検証用としてのオフセット電圧・除電時間を測定します。(ANSI/ESD SP3.3 およびESD TR53 に準拠)
・±1000 Vチャージャー
イオナイザーの除電時間を測定するために導電性プレートを帯電させます。
・キャリーケース付き
ポリプロピレン製ケースの内側にポリエチレンフォームが付いており、機器を保護・保管できます。
・アメリカ製
本製品はカリフォルニア州チノで製造・保管されています。
■各部の説明

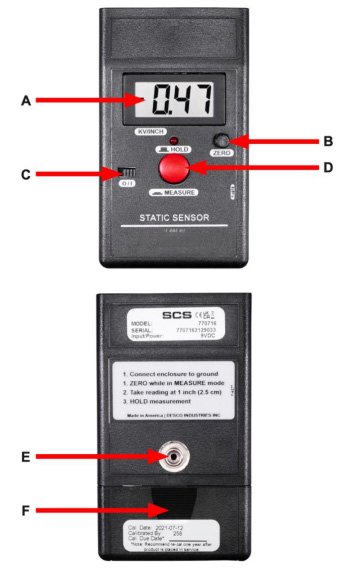

●静電気センサー
A.画面: 測定結果を表示します。 (単位:kV)
B.ゼロ調整ノブ: ゼロ基準点に設定します。
C.電源スイッチ: 左(○)にスライドすると電源が OFF になり、右(|)にスライドすると ON になります。
D.測定/ホールド プッシュボタン: ボタンを押すと測定結果が表示されます。ボタンを解除すると測定結果が保持されます。 ホールド機能が有効になっている時は、ボタン上部の赤
LED が点灯します。
E.接地用 7mm スナップ: 付属の接地用コードをここに接続して測定器を接地します。
F.電池カバー: カバーを下にスライドさせて電池ケースを開けます

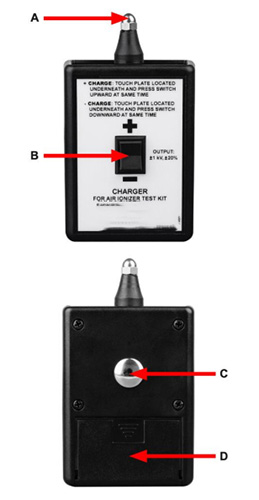

●チャージャー
A.出力接点部:この出力接点部は指定された極性に帯電します。作業者がロッカー・スイッチを押すと同時に同じ指でボタンに触れられるようにできています。
B.ロッカー・スイッチ:押したままにすることで、出力接続部で帯電させる極性を選択できます。
C.タッチプレート:タッチプレートに触れ、ロッカー・スイッチを押すと、出力接点部に電圧を加えます。使用中は作業者が適切に接地されていなければなりません。
D.電池カバー:カバーを下にスライドさせて電池ケースを開けます。
■仕様
●静電気センサー
性能 |
測定範囲 |
0~±19.99 kV/2.5 cm |
測定精度 |
電圧表示:±5%以内、±2 カウント |
測定安定性 |
±10 カウント |
正面パネルメーター |
電圧表示 |
3-1/2 LED 画面 |
サンプリングレート |
3 データ/秒 |
特性 |
測距 |
2 つの赤 LED が交わる約 2.5cm の距離 |
ゼロ調整ノブ |
ゼロ基準点に設定します。 |
電池残量表示 |
電池が少なくなると LCD アイコンが表示されます。 |
ホールドボタン |
表示中の画面を保持させることができます。 |
一般 |
寸法 |
高さ 24 mm×横 70 mm×縦 126 mm |
重量 |
140g (電池含む) |
操作条件 |
気温:10℃~30℃
相対湿度:最大 80%(非結露)
標高:2000m 以下 |
基準規格 |
CE |
必要電力 |
電源 |
9V アルカリ乾電池 1 個 |
操作時間 |
21℃の環境下で 50 時間以上使用可(新しい電池使用) |
●電界電位測定セット
チャージプレート |
アルミ製ブラケット/アルミ製プレート
(テフロン製スペーサーでプレートとブラケットを分離) |
出力電圧 |
測定電圧の 1/10000 |
チャージプレート寸法 |
7.5 cm×3.0 cm |
チャージプレート重量 |
68g |
チャージャー寸法 |
高さ 2.8 cm×横 6.6 cm×縦 11.4 cm |
チャージャー重量 |
140g (電池含む) |
チャージャー電源 |
9V アルカリ乾電池 1 個 |
チャージャー出力 |
-1.1 kV以下、1.1 kV以上(プレート付きセンサー使用時) |
基準規格 |
CE |
■梱包内容
品番 |
梱包内容 |

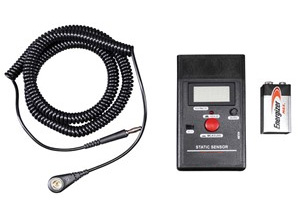

M2601SEM-0716D |
静電気センサー |
1 個 |
接地用コード(約 3.6m) |
1 本 |
9V アルカリ電池 |
1 個 |
校正証明書 |
1 部 |
|
品番 |
梱包内容 |
M2601SEM-0717D |
静電気センサー |
1 個 |
チャージプレート |
1 個 |
チャージャー |
1 個 |
接地用コード(約 3.6m) |
1 本 |
9V アルカリ電池 |
2 個 |
持ち運び用ケース |
1 個 |
校正証明書 |
|
|
品番 |
梱包内容 |
M2601SEM-0719D |
チャージプレート |
1 個 |
チャージャー |
1 個 |
9V アルカリ電池 |
1 個 |
持ち運び用ケース |
|
|
