  • 振動傾斜監視データーロガー(±200G)
参考画像

振動傾斜監視データーロガー(±200G)

商品番号:M2536E-128N-200G

販売価格:79,750円(税込)

数量:



スタンドアロンでもPC接続でも使える マイクロ・データロガー



●振動加速度時系列データ
●振動加速度統計値 Max,Min,Ave
●振動加速度実効値 RMS
●傾斜データ


■1 製品解説
【振動見張番】は加速度振動、衝撃や傾きを記録することができる、新世代のスマートデータロガーのです。
本器は、3 軸 MEMS 加速度計、正確な日付 / 時刻クロックおよび128MBの記録用不揮発性メモリから構成されています。
本器は設定に応じて数ヶ月間の振動加速度信号および RMS レベルを記録することができます。

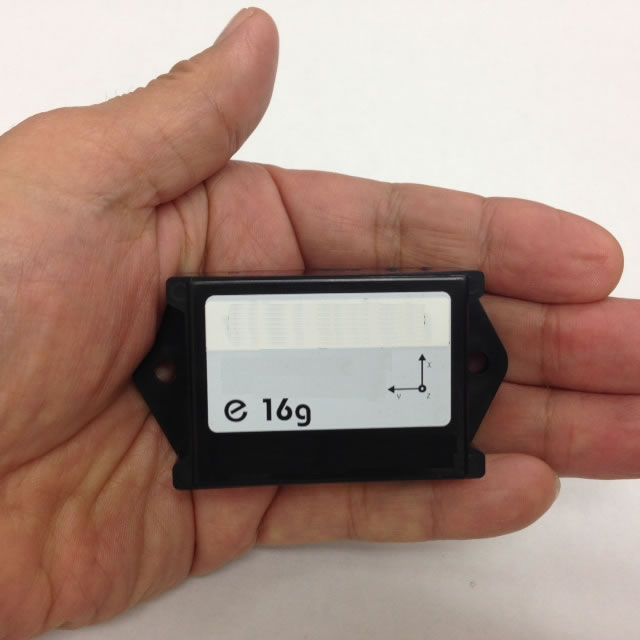

超小型設計のため、被測定物に貼ったり、監視対象機器の中に埋め込むことができます


■2 タイプ
●M2536E-128N-16G/128MB メモリ ,3 成分加速度計 , 充電電池内蔵 +/-16g
●M2536E-128N-200G/128MB メモリ ,3 成分加速度計 , 充電電池内蔵 +/-200g

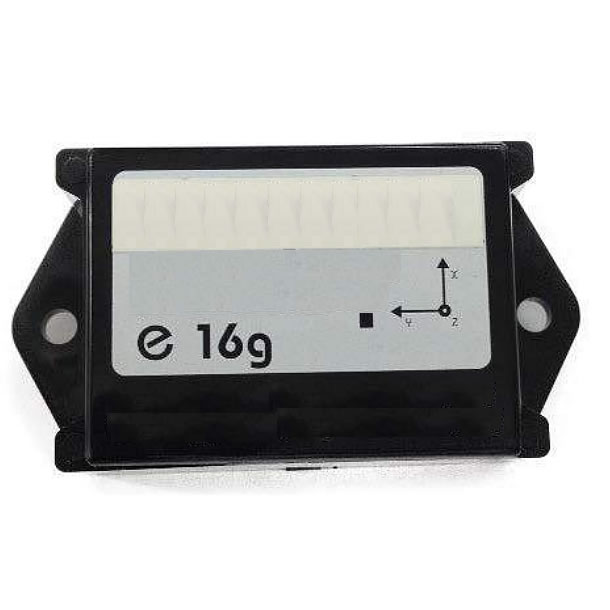

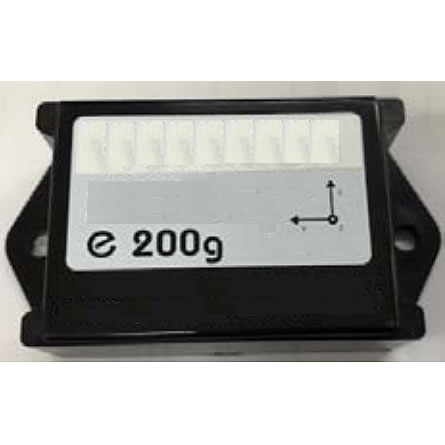

M2536E-128N-16G M2536E-128N-200G

■3 特長
●3- 成分 MEMS 加速度計内蔵
●加速度振動の計測と記録 :
○時系列データ(gまたは m/sec2)
○統計値(最大値、最小値、平均値)
○振動レベル (dB または Lin)
○傾斜データ(°)
●完全デジタル設計です .
●オシロスコープ機能を内蔵し振動を実時間表示 .
●振動記録中でも記録済みデータの観測が可能 .
●スタンダローン動作と PC とのUSB 接続で計測設定やデータ伝送が可能 .
●USB から充電可能な長寿命リチャージャブルバッテリ内蔵 .
●参照信号として重力加速度(g)を利用した自己 1g 校正が可能 .
●加速度信号 100%(ミスサンプル無し)の観測と記録が可能 .
●Auto-Rec機能:数ヶ月間に渡り休眠状態から、加速度信号が設定した閾値を超えた場合にのみ記録可能.
●複数の本器を容易に管理できる編集可能なカスタムIDを設定することができます。
●防滴構造でシールされています。
●LabVIEW ドライバが用意されています。
●データ後処理用アプリ(スペクトル、フィルタリング等 ) が実装されています .

4 アプリケーション
●加速度振動、衝撃、振動の RMS レベルの長期計測と記録
●設備機器等の動作状況及び精密機器の輸送環境のモニタリング
●機械摩耗の連続モニタリング / 回転設備機器や風車などの CMS
●構造物の長期振動応答モニタリング
●長期傾斜モニタリング


■5 周波数応答
●5 .1 高域周波数応答

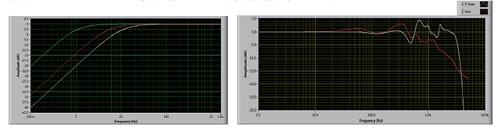

本器はアンチエリアジングフィルタを装備していません . 図 1 は加速度計の周波数応答@ 3.2 kHz サンプリングレイトでの特性です。

●5 .2 低域周波数応答
低域応答周波は、必要に応じて、デジタル高域通過フィルタ(HPF) によって制限することができます。
カットオフ周波数は調整可能であり、フィルタが高分解能のため非常に低い周波数に調整することができます。
図 2 は、1Hz(緑)、5Hz(赤)と10Hz(白)カットオフでの応答であり、3.2 kHzのサンプリング周波数で調整したHPFの低周波応答特性を示しています。

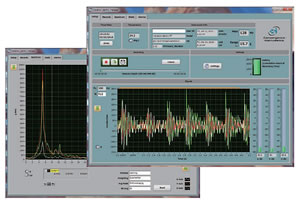

■マネージャアプリ仕様
互換性 Windows XP, Windows Vista, Windows 7
設定可能項目 機器内部時刻-PC 時刻同期 SW
ユーザ ID
サンプリング周波数 ハイパスフィルター(HPF) 遮断周波数
Auto-Rec
設定 記録間隔
記録チャンネルと統計値
RMS レベルの積分時定数
表 示 機器内部時刻
機器内部温度
機器情報 ( シリアル番号 , ユーザ -ID, 校正 )

実時間信号
実時間 RMS レベル
実時間 スペクトル
記録された時系列信号または RMS レベル
静的加速度 - 傾斜を含む
バッテリレベルと充電状況
全加速度データは g または m/s2
全グラフは dB またはリニアスケール表示可
記録管理 記録の マニュアル 開始 / 終了
Auto-Rec モードでの開始
記録済みデータのダウンロード ( 記録中も可 )
記録メモリ消去 メモリデプスの自動計算
データエクスポート Excel 用タブ分離形式テキストデータ
事後処理用時系列データ( .wav )

▼オシロスコープ機能


▼スペクトルアナライザ機能


▼データ再生機能


▼警報とメール発報機能


▼計測パラメータ設定機能


■仕様
記録成分 3成分
加速度センサ MEMS 3-成分
ダイナミックレンジ(-16g) ±16g
ダイナミックレンジ(-200g) ±200g
帯域上限 最大1.6kHzまで調整可@3.2kHzサンプリング
帯域下限 DC  (HPF非動作時)
10mHz~Fs/2(HPF動作時) Fs:サンプリング
ノイズフロア X-Y成分
(典型値?16g)
-54dBg(2mgRMS)@100Hzサンプリング
-40dBg(10mgRMS)@3.2kHzサンプリング
ノイズフロア Z成分
(典型値?16g)
-49dBg(3.6mgRMS)@100Hzサンプリング
-36dBg(16mgRMS)@3.2kHzサンプリング
ノイズフロア X-Y成分
(典型値?200g)
-30dBg(31mgRMS)@100Hzサンプリング
-18dBg(125mgRMS)@3.2kHzサンプリング
ノイズフロア Z成分
(典型値?200g)
-29dBg(36mgRMS)@100Hzサンプリング
-16dBg(160mgRMS)@3.2kHzサンプリング
PC接続 USB
計測項目 ? 加速度時系列(gまたはm/s2)
? 最小、最大と平均-加速度(gまたはm/s2)
? 傾斜(°)
? 最小、最大と平均-RMS振動レベル(linea dB、gまたはm/s2)
信号キャプチャの確度 100%-ミスサンプル無し
スペクトル表示 3-成分512-ポイントパワースペクトル?dB or Linスケール.
動作モード 休眠(マイクロパワー)
USB-接続(アクティブ)
記録
Auto-Rec
非アクティブ時の休眠状態
振動認識時の記録(トリガ計測)
校正 校正参照信号として重力加速度1gを利用した自己校正
バッテリ仕様 内蔵リチュームポリマ電池内蔵-USB-再充電可能
再充電時間 2時間30分(典型値)
バッテリ継続
(フル充電時)
最大1年間-休眠時
300~6000時間-記録時設定条件に依存
バッテリ寿命 >300回以上充放電サイクル
動作温度範囲 -20~60℃
記録メモリ 不揮発性フラッシュメモリ
メモリ記録容量 128Mバイト
? 例:連続1成分時系列記録21分間@3.2kHzサンプリング
? 例:連続3成分統計レベル1秒間隔5日間
? 例:連続3成分統計レベル1分間隔1年間
メモリ記録容量
(M2536E-128N-200G/
M2536E-128N-16G)
? 例:連続1成分時系列記録42分間@3.2kHzサンプリング
? 例:連続3成分統計レベル1秒間隔10日間
? 例:連続3成分統計レベル1分間隔2年間
記録/消去サイクル 100000回以上
データ保持期間 20年以上
外形・寸法 76.2mm×39.4mm×20.6mm
重量 65g
構造 全天候型ポッティング済ABS樹脂ケース
標準構成 振動監視データロガー本体、標準USB2.0ケーブル(1m)、
マネージャソフトウエア(CD)


■比較表
品番 M2536E-128N-200G M2536E-128N-16G
メモリ容量 128MB 128MB
ダイナミックレンジ +/-200g +/-16g
ノイズレベルX,Y成分 31mg RMS@100Hz
25mg RMS@3.2kHz
2mg RMS@100Hz
10mg RMS@3.2kHz
ノイズレベルZ成分 36mg RMS@100Hz
60mg RMS@3.2kHz
3.6mg RMS@100Hz
1.6mg RMS@3.2kHz
ビジュアル警報
タイマスタート
プリトリガ(80ms)付 トリガ機能
タイムゾーン自動認識
リセット/バッテリ故障時の設定値保護
ターゲット・アプリケーション
衝撃計測 -
輸送モニタリング
傾斜計測 -
低レベル振動 -
地盤振動 -
機械モニタリング -
時系列信号記録
品  番 品  名 価  格
M2536E-128N-200G 振動傾斜監視データーロガー(±200G) 79,750円 (税込)

品  番 品  名 価  格
M2536E-128N-16G 振動傾斜監視データーロガー(±16G) Mail


■オプション
M2536MAG-PT M2536USB-PT
M2536USB-CT

品番 M2536MAG-PT M2536USB-PT M2536USB-CT
品名 磁石マウントプレート USBソーラーパネル USB充電制御器
備考 吸着力 4kgfネオジム磁石×2実装、振動傾斜監視データーロガー
の底面にネジ留めしロガーを被測定体に強力固定
※本体にネジ止め済み。
※磁石マウントプレートは強力磁石です。
磁性記憶媒体などからは常時50cm以上離してください。
サイズ:29×20×0.2cm
重量:220g
5V 8W、USB 4P(A)/F
※USB-Vバスの過電圧、
逆電圧の保護
品  番 品  名 価  格
M2536MAG-PT 磁石マウントプレート 4,400円 (税込)
M2536USB-PT USBソーラーパネル 9,900円 (税込)

品  番 品  名 価  格
M2536USB-CT USB充電制御器 6,600円 (税込)
