子・脚立・足場を使わず安全に高所作業車で作業ができるよう、今までの高所作業車では行けない場所に行けるコンパクトボディ。
技能講習の不要な10m未満の3モデルと約5mのふところ作業が可能なモデルをご用意。
■特長
＜M2469T-8EJ / M2469T-10EJ＞
●25％（14度）の登坂能力とさらに改善された最低地上高。
●走行モーターはブラシレスACモーターで高効率、メンテコストも削減。
●メンテナンスコストおよびランニングコストの低減。
●極めて滑らかな動きと簡単な操作装置。
●軽い車両重量とコンパクトな外寸。
＜M2469T-12EJ / M2469T-12PLUSJ＞
●届きにくい作業位置にも接近しやすいコンパクトな外形寸法。
●柔軟性に富んだ屈折ジブによる作業半径と障害物乗越え高さ。
●345度旋回するマストによる、類を見ない位置決めの自由度。
●地上および上方のさまざまな障害物を回避して進むことができます。
●作業床首振りも装備されており、さらに位置決めの自由度が高いです。（M2469T-12PLUSJのみ）
■寸法図
■仕様
| 品番 |
M2469T-8EJ |
M2469T-10EJ |
| 作業床 |
定格荷重 |
200 kg |
| 最大地上高さ |
6.15 m |
8.10 m |
最大乗り越え高さ
（ジブ水平時） |
5.10 m |
6.51 m |
| 首振り |
なし |
作業床寸法
（幅×奥行×高さ） |
0.85 × 0.90 × 1.1 m |

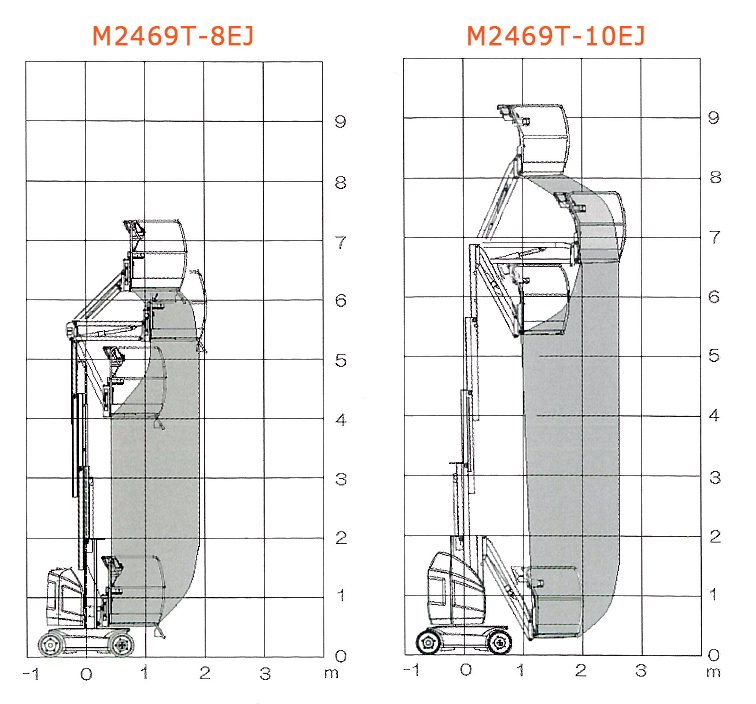

| 作業高さ図 |
 |
| 先端ジブ |
ジブ長さ |
1.17 m |
| ジブ段数 |
1 |
| 屈折範囲（上/下） |
113度（+45 / -68°） |
127度（+66 / -61°） |
| 走行装置 |
タイヤ |
ノンマーキングソリッド |
| モーター |
ACモーター・左右独立駆動力自動制御 |
| 走行速度（格納姿勢） |
5.50 km/h |
| 登坂能力 |
14°（25％） |
| 最小回転半径（内側/外側） |
0.55 / 1.99 m |
| 動力 |
バッテリー |
24 V - 185 Ahr |
24V - 240 Ahr |
| 車両 |
全長 |
A |
209 cm |
282 cm |
| 全幅 |
B |
0.99 m |
| 全高 |
C |
1.99 m |
| 旋回中心から前輪前端 |
D |
80 cm |
| 旋回中心からタイヤ外端 |
E |
49.5 cm |
| 機体重量 |
2120 kg |
2990 kg |
| 最大接地圧 |
18.2 kg/cm2 |
21 kg/cm2 |
| テールスイング※ |
17.5 cm |
13 cm |
※旋回時にホディ後端が車幅から出る量
| 品番 |
M2469T-12EJ |
M2469T-12PLUSJ |
| 作業床 |
定格荷重 |
200 kg |
| 最大地上高さ |
9.83 m |
10.65 m |
最大乗り越え高さ
（ジブ水平時） |
6.95 m |
| 首振り |
120度（60 / 60°） |
作業床寸法
（幅×奥行×高さ） |
1.05×0.7×1.1 m |

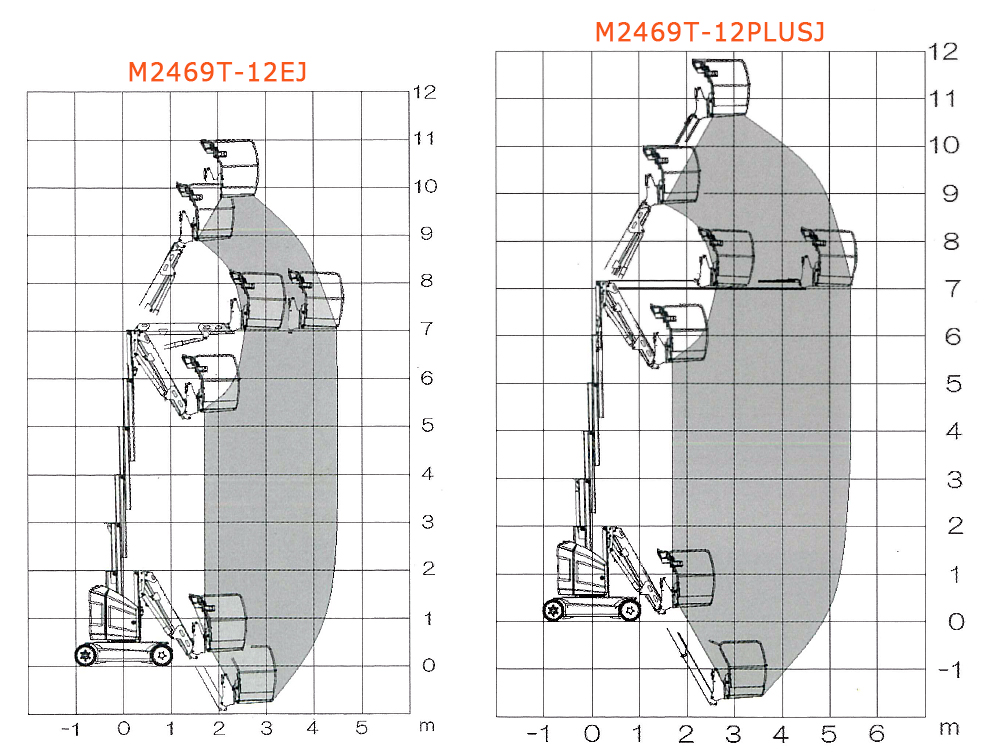

| 作業高さ図 |
|
| 先端ジブ |
ジブ長さ |
3.19 m |
4.14 m |
| ジブ段数 |
2段 |
3段 |
| 屈折範囲（上/下） |
120度（+60 / -60°） |
| 走行装置 |
タイヤ |
ノンマーキングソリッド |
| モーター |
ACモーター・左右独立駆動力自動制御 |
| 走行速度（格納姿勢） |
6 km/h |
| 登坂能力 |
17°（30％） |
| 最小回転半径（内側/外側） |
0.75/2.6 m |
| 動力 |
バッテリー |
48V 260 Ahｒ |
| 車両 |
全長 |
A |
3.65 m |
| 全幅 |
B |
1.20 m |
| 全高 |
C |
1.99 m |
| 旋回中心から前輪前端 |
D |
103 cm |
| 旋回中心からタイヤ外端 |
E |
60 cm |
| 機体重量 |
4300 kg |
4900 kg |
| 最大接地圧 |
12.5 kg/cm2 |
14 kg/cm2 |
| テールスイング※
|
13 cm |
※旋回時にホディ後端が車幅から出る量
