長尺物の長さを、30mの鋼製巻き尺で測定し、その読み取り値をデータ化しBluetooth通信でPCやiPhoneやiPadに送信します。
■特長

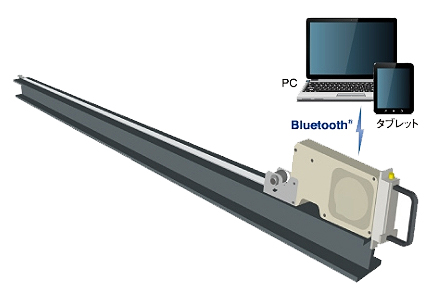

●計測データを無線で送信
PCやiPhoneやiPadとデジタルメジャーをBluetoothで通信することで、計測した測定値を記録管理することができます。 通信モードを切り替えて、WindowsOS、AndroidOS、iOSに対応します。
●測定は3つの方法で測定可能

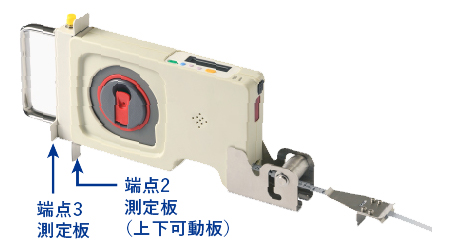

測定は「端点1」「端点2」「端点3」の3つの方法で測定できます。

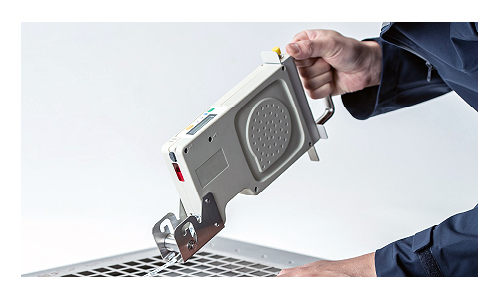

●一体型で、片手で持ち運びが簡単
コンベックスが内蔵された一体型であるため、片手で容易に持ち運びができます。
●ポイント測定が可能
既知の長さ点から継ぎ足しで長さを測定する、ポイント測定ができます。
●広がる作業スペース
Bluetooth通信距離は約50mです。
●5時間の充電で8時間以上の運用が可能
1回5時間の充電で8時間以上の運用が可能です。(メーカーテスト基準)

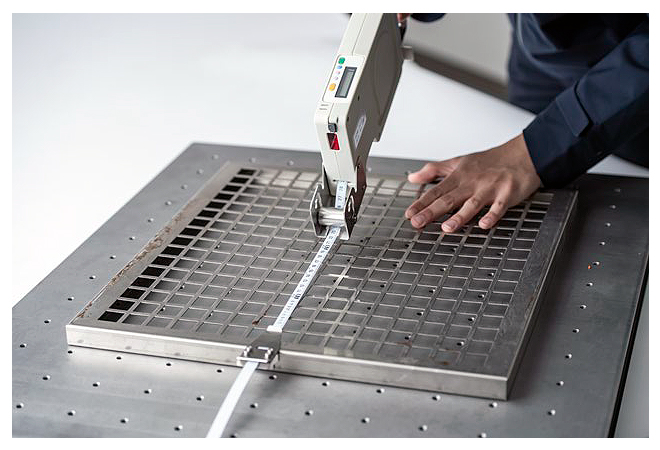

■使用例

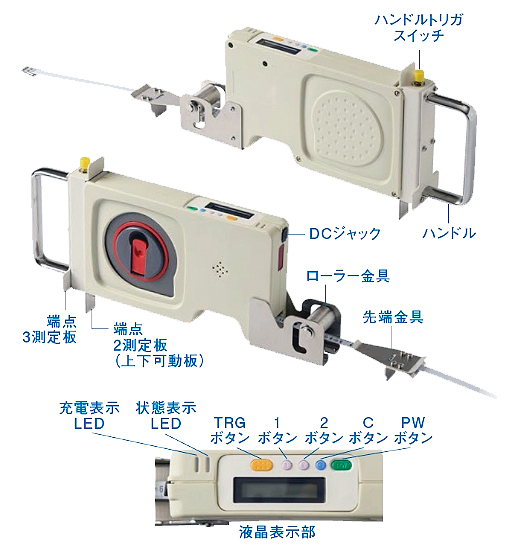

■各部名称
■仕様
品番 |
M2341WDM-D301L30M |
鋼製巻き尺長さ |
30m |
目盛線
読み取り精度 |
測定分解能 |
巻尺目盛りに対して0.1mm |
読取精度 |
±0.5mm(寸法精度は巻尺に依存) |
CPU |
32ビット |
表示 |
ガイダンス、測定値表示 |
インジケータ |
状態表示:2色LED(緑/赤)
充電状態表示:2色LED(緑/赤) |
ブザー |
圧電式ブザー |
操作スイッチ |
TRGボタン(黄色)、 1ボタン(ピンク色)、 2ボタン(ピンク色)、
Cボタン(青色)、PWボタン(緑色)、ハンドルトリガスイッチ(黄色) |
無線通信部 |
インターフェース |
Bluetooth V4.0 プロファイルSPP、HID |
通信距離 |
50m※1
|
カメラ撮像部 |
撮像素子 |
1/4インチCMOSセンサ |
画素数 |
VGA 640(H)×480(V) |
電源 |
定格電力/電圧 |
0.6W/DC3.7V |
主電源 |
リチウムイオンポリマー電池 1850mAh |
充電は付属専用ACアダプタによる |
連続使用時間 |
8時間※2
|
自動OFF機能 |
あり |
環境条件 |
使用環境 |
温度: 0~40℃
湿度:20~90%RH(結露なきこと) |
保存環境 |
温度:-20~60℃
湿度:10~95%RH(結露なきこと) |
外形寸法(L×W×H) |
275.2×34×120mm(ハンドル、突起部除く) |
質量 |
約1320g(本体、電池、巻尺) |
付属品 |
取扱説明書、ACアダプタ |
オプション |
丸材クリップ |
※1:使用環境により通信距離は異なる場合があります。
※2:メーカーテスト基準:端点測定モード(10秒に2回読み取り、読み取り毎にBluetooth送信、20℃)による。
※3:Bluetooth®は、Bluetooth SIG,Inc.の登録商標です。
※4:日本国内での無線規格認定を取得しています。現状日本国内でのみお使いいただけます。海外ではご使用できません。
