M22H-7351Aは、従来の測定器にはない幅広い機能を装備することにより、製品開発、品質管理、騒音モニタリング、建築音響、労働環境衛生といった専門分野のアプリケーションに対応します。
測定データ及び波形記録（WAVEファイル）は、SDカードに収録し、PCへ転送することができます。
PCコントロール＆プロジェクタソフトのバーチャルキーボード機能により、PCのマウスでM22H-7351Aをコントロールできます。
その他、データロギング、RT60残響時間、ポラリティ、ディレイ、THD+N測定、ボイスノート録音を標準装備しています。
■特徴
●サウンドレベルメータ
任意選択した周波数重み、時間重み、演算項目で最大5個の測定値を同時測定
パワフルなデータロガー装備
データロギング、1s（標準）
WAVEファイル録音とボイスノート録音
圧縮ADPCM（標準）
●オクターブバンド分析
6.3Hz～20kHzの1/3または1/1オクターブバンドとA特性、Z特性AP値を同時計測
測定値キャプチャリング（比較測定用）
●FFTアナライザ
瞬時レベルと時間平均されたレベルLeqを同時に測定します。
周波数レンジ7Hz～20KHz、3種類のレンジによる測定が可能です。
オプションで高解像度ズームFFT（周波数レンジ5Hz-20kHzを最小0.4Hzステップで解析）や、トレースキャプチャリング、相対カーブ表示、広範囲なトレランス処理機能を付加できます。
●残響時間RT60
1/1オクターブバンド解析63Hz～8kHz、T20ベース
1/3オクターブバンド解析50Hz～10kHz、T20ベース（オプション）
●オーディオアナライザ
THD+N（全高調波歪み+ノイズ）
●オシロスコープ
入力信号観察 オートレンジ
■タイプ
| M22H-7351A |
M22H-7351MPA |
 |
 |
■仕様
| 品番 |
M22H-7351A |
M22H-7351MPA |
サウンドレベル
メータ |
IEC61672/
ANSI S1.4準拠 |
Class1 周波数レスポンス |
| 適合規格 |
IEC61672、IEC60651、IEC60804、ANSIS1.4、
ANSI S1.43、IEC61260 Class0、ISO2969 |
| サウンドレベル |
Lp、Lmin、Lmax、Lpeak、Leq、gliding Leq |
| 測定 |
オプション：パーセンタイル、統計、騒音暴露レベル
全ての測定結果を同時に取得可能
補正値測定ウィザード
任意のインターバルによる、全てまたは選択した値のデータログ
WAVEファイルのレコーディング(ADPCM)と音声ノート
サウンドレベルのリミットモニタリング
外部周辺機器制御用デ1ジタルI/Oインターフェース |
| 測定時間 |
秒：5s～10s/1sステップ、10s～55s/5sステップ
分：1min～10min/0.5minステップ、10min～55min/5minステップ
時間：1h～10h/0.5hステップ、10h～99h/1hステップ
手動：最長測定時間99時間59分59秒 |
| 重み付け特性 |
周波数重み付け特性：A、C、Z
動特性：Fast、Slow、lmpulse (オプション) |
| 詳細 |
測定帯域幅(-3dB)：2Hz～23.6kHz
レベル解像度：0.1dB
内部雑音：1.3μV A特性 |
オクターブバンド
分析 |
周波数解像度：1/3、1/1オクターブ、ワイドバンド
周波数レンジ：6.3Hz～20kHz
比較測定をキャプチャリング |
アコースティック
アナライザ |
FFT解析 |
リアルタイムFFT：Lp、Leq、Lmin、Lmax
レベル解像度：0.1dB
合否判定 |
| 残響時間 |
1/1オクターブバンド測定値、63Hz～8kHz、T20基準 |
| RT60 |
オプション：1/3オクターブバンド測定値、50Hz～10kHz |
| ディレイタイム |
電気的リファレンス信号とアコースティック信号間の伝搬ディレイ、
内蔵マイクロホンを使用 |
| ポラリティ |
スピーカーとライン信号のポラリティチェック |
| オクターブ解析 |
Lp、Leq、Lmin、Lmax
オクターブスペクトル解像度を1/1、1/3、1/6 (オプション)、
1/12 (オプション)より選択可能
合否判定 |
| STIPA |
IEC60268-16 準拠のSTIとCIS単一値 |
音声明瞭度
(オプション) |
環境騒音補正
リモート測定用の自動平均機能
オクターブバンド毎のモジュレーション・インデックス |
オーディオ
アナライザ |
RMSレベル |
真の実行値測定、V、dBu、dBV、dBSPL 表示
XLR/RCA入力レンジ：2μV～25V(-112dBu～+30dBu)
確度：±0.5%at1kHz
フラットネス：±0.1dB at 12Hz～21.3kHz
帯域幅 (-3dB)：5Hz～23.6kHz |
| 周波数 |
測定レンジ：9Hz～21.3kHz
確度：＜±0.003% |
| THD+N |
表示レンジ：-100dB～0dB (0.001%～100%) |
| スコープ |
オートレンジ、オートスケール |
| フィルタ |
周波数重み付け特性：A、C、Z
ハイパス100Hz、400Hz、19kHz
バンドパス22.4Hz～22.4kHz |

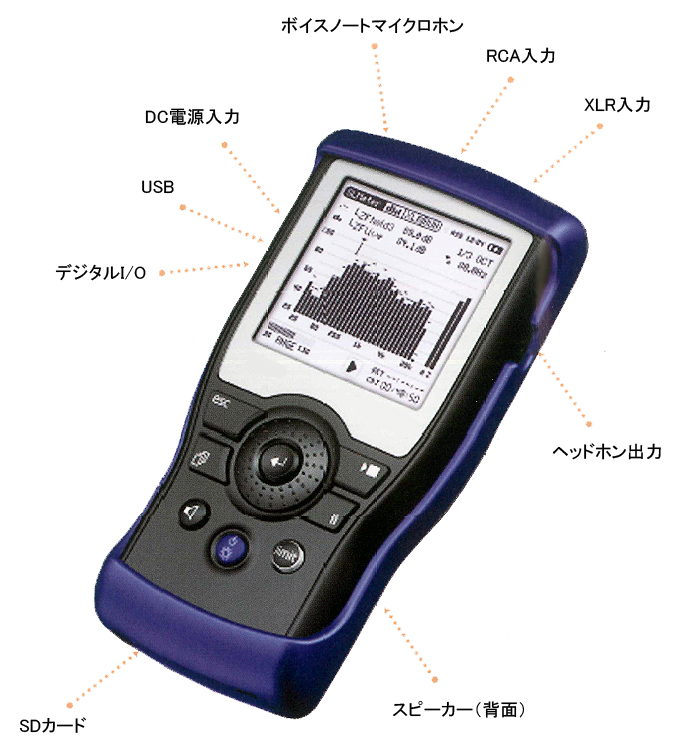

入出力
インターフェース |
オーディオ入力 |
XLRバランス：ファンタム電源+48V (オン/オフ可能)
RCAアンバランス：入力インピーダンス＞30k0hm
ビルトイン・コンデンサマイクロホン：ポラリティテスト。
ディレイ測定、ボイスノートレコーディグ用 |
| オーディオ出力 |
ビルトインスピーカー
ヘッドホン用3.5mmステレオコネクター |
| USBインターフェース |
USBミニコネクター、PCへのデータ転送とLi-Poバッテリー充電 |
| デジタルI/O |
プログラマブル・デジタルI/O |
| メモリ |
SDカード(4GB)付属：ASCⅡフォーマットデータ、スクリーンショット、
ボイスノート、WAVEファイル保存用 |
| 電源 |
リチャージャブルLi-Poバッテリー(付属) 約4時間
単三乾電池4×1.5V 約4時間
リニア外部パワーサプライ9VDC
USBパワーサプライ(動作時Li-Poバッテリーを充電) |
| クロック |
リアルタイムロック、パックアップ用リチウムバッテリー付き |
| 使用環境温度 |
-10℃～+50℃ |
| 使用環境湿度 |
5%～90%RH (結露しないこと) |
| 寸法 |
90(W)×180(H)×45(D) |
| 重量 |
480g (Li-poバッテリー含む) |
| 付属品 |
本体
XLR-BNC変換アダプタ付き |
本体
XLR-BNC変換アダプタ付き
マイクロホン（M22H-5263N3A） |
■オプション
●1/2インチプリアンプ一体型マイクロホン
| 品番 |
M22H-5263N3A |
| 画像 |
 |
音圧感度
(プリアンプ含む) |
-33dB±3dB re 1V/Pa
(22.4mV/Pa) |
| 周波数範囲 |
20Hz～20kHz |
| 最大音圧レベル |
140dB |
| 自己雑音レベル |
20dB(A) |
| 外形・寸法 |
MAXΦ15×79.4 |
| 重量 |
41g |

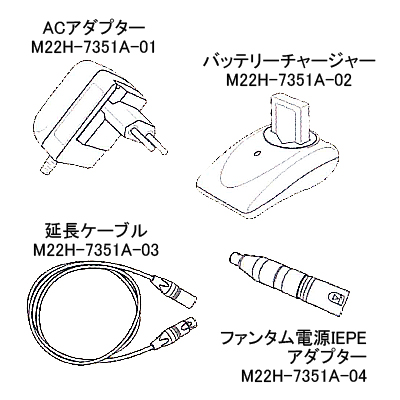

| 品番 |
品名 |
| M22H-7351A-01 |
ACアダプター |
| M22H-7351A-02 |
バッテリーチャージャー |
| M22H-7351A-03 |
延長ケーブル |
| M22H-7351A-04 |
ファンタム電源IEPEアダプター |
