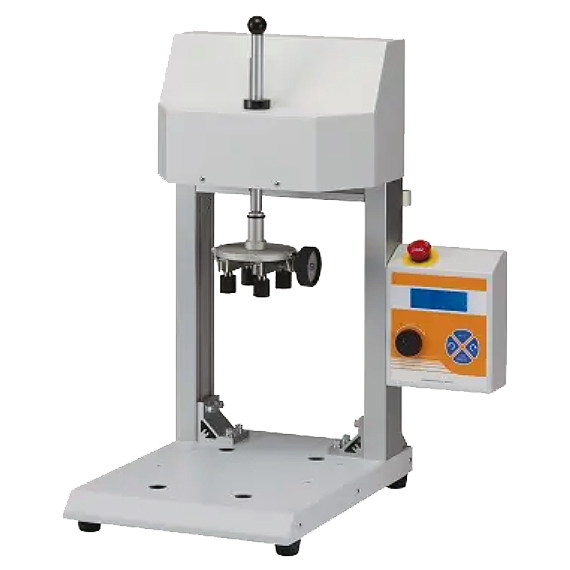

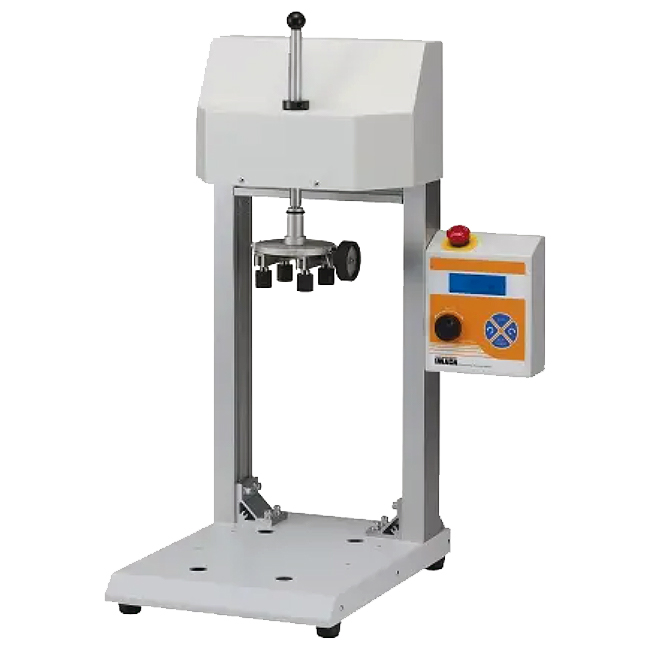

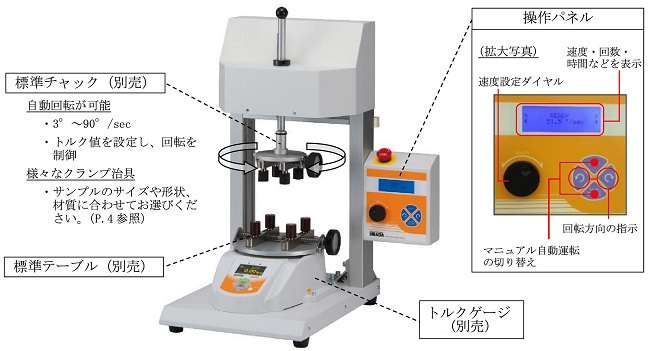

トルク測定用電動スタンド(H140mm)

商品番号:M1ETS-10N

販売価格:Mail

数量:



最大荷重10N-m(1000N-cm)まで対応のM1TXA-2Nシリーズ用電動トルクスタンドです。
回転速度を一定に、より精密なトルク測定が可能です。
設定値による自動測定が可能で耐久試験などにも最適です。



■特長
●再現性の高い測定が可能
速度を設定し、開始ボタンを押せば、一定速で再現性の高い測定が実現


●自動化が可能
ピーク値取得後、設定した下限値に達すると自動停止

※ 上記機能を用いて、JIS C8280:2011「ねじ込みランプソケット」に一部準拠した測定が可能です。

●繰り返し機能で耐久試験も可能
測定条件を設定し、繰り返し負荷をかけることができます。

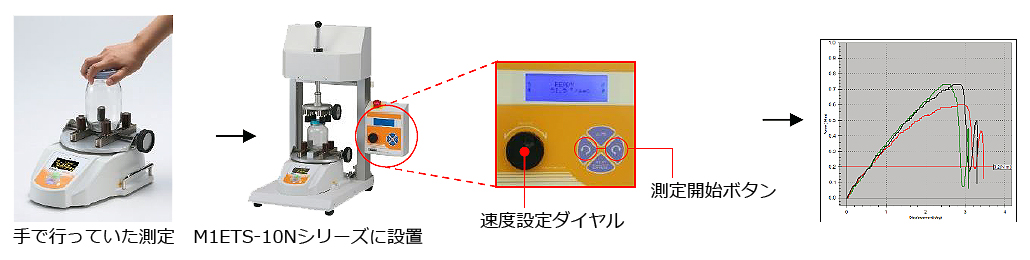

●ソフトウェアと連動した測定で効率化が実現
ボタン一押しで、測定からグラフ描画・保存を行います。


■製品紹介


■タイプ
M1ETS-10N M1ETS-10NL


■共通仕様
許容荷重 10N-m
ストローク範囲 外観図参照
本体寸法 外観図参照
本体重量 約14kg
速度調整範囲 3~90°/sec
機能 マニュアル動作、JOG 動作、
オート動作(CONTINUOUS、ONE WAY)※1
オーバーロード停止※1、速度調整
オプション機能 角度計オプション※2
(型式末尾に-RA がつきます)
入力電圧 AC100V~240V、50/60Hz、max3A※3
使用温度範囲 0~40℃
使用湿度 85%以下(結露無きこと)
付属品 電源コード、トルク計接続ケーブル※4、中心出し治具、
予備ヒューズ、取扱い説明書、工具、梱包箱
オプション デジタル開栓トルク計 M1TXA-2Nシリーズ参照
※1:付属の接続ケーブルでトルク計と接続する必要があります。
※2:角度のデータをトルク計に送ることのできるオプション機能です。工場組込みオプションのため、お客様が後付けすることはできません。また、角度を記録・確認するにはトルク計M1TXA-2Nシリーズ、ソフトウェア(M1FR-PRO)が必要です。
※3:ご購入時と異なる電圧でご使用になる場合は、ヒューズの交換が必要です。詳しくはご連絡ください。
※4:型式により付属するケーブルが異なります。

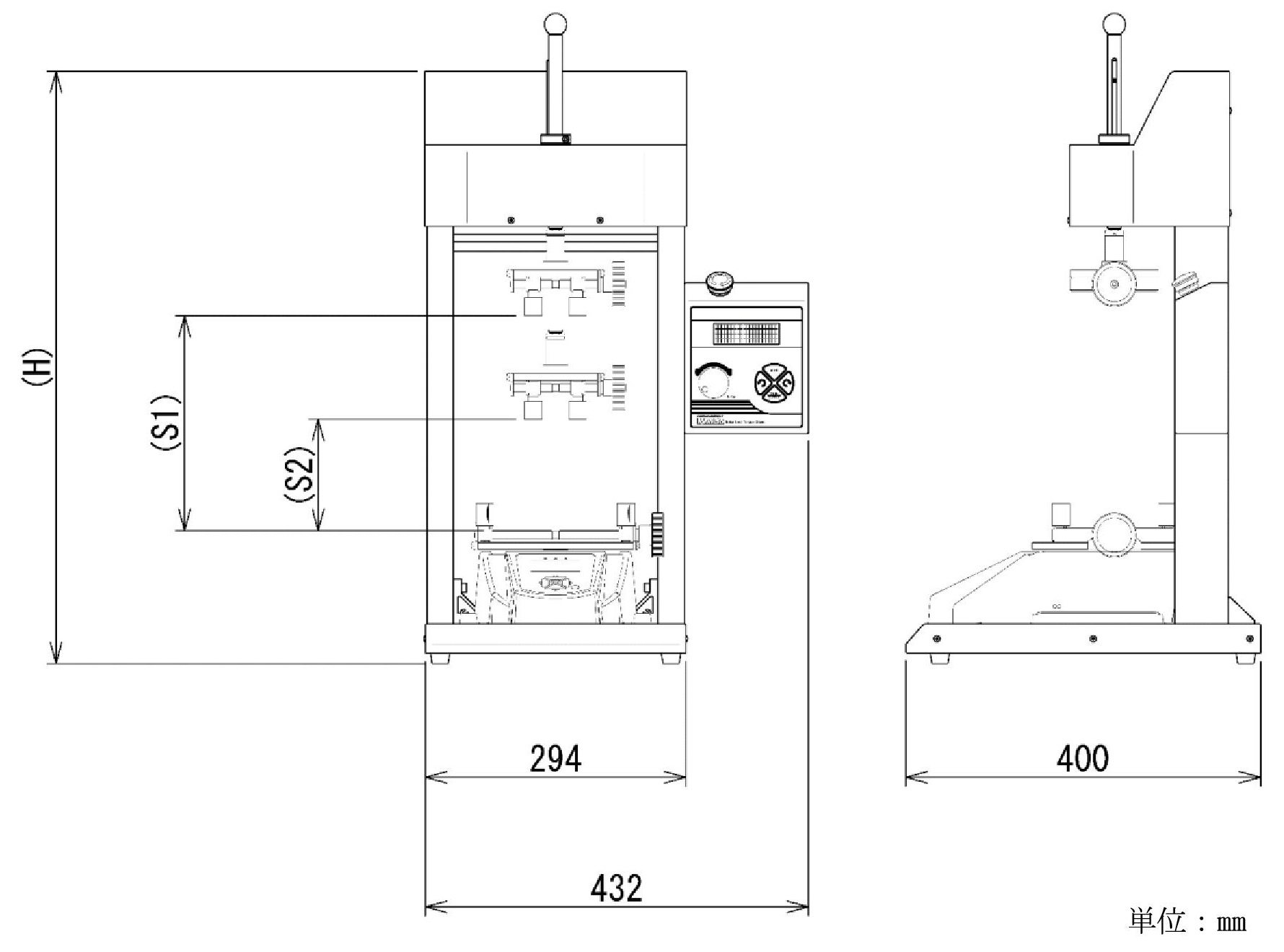

■寸法図


■仕様
品番 タイプ 対応サンプル
高さ
寸法(mm) 用途※5
H S1 S2
M1ETS-10N 標準 140mm 575 140 30 小型のサンプルに使用
(ジャムのビン・目薬・
栄養ドリンクのビンなど)
M1ETS-10N-RA 角度形搭載
M1ETS-10NL 標準 240mm 675 240 130 中型サンプルに使用
(500mlペットボトル・HOT用
ペットボトル・哺乳瓶など)
M1ETS-10NL-RA 角度形搭載
M1ETS-10N2L 標準 340mm 775 340 230 大型のサンプルに使用
(1.5L以上のペットボトルなど)
M1ETS-10N2L-RA 角度形搭載
※5:M1ETS-10NL、M1ETS-10N2Lを用いて背の低いサンプルを測定する際は、別売の延長シャフトが必要です。選定方法は、下記の「必要延長シャフト選定表」をご覧ください。
品  番 品  名 価  格
M1ETS-10N トルク測定用電動スタンド(H140mm) Mail
M1ETS-10N-RA トルク測定用電動スタンド(H140mm)角度形搭載タイプ Mail

品  番 品  名 価  格
M1ETS-10NL トルク測定用電動スタンド(H240mm) Mail
M1ETS-10NL-RA トルク測定用電動スタンド(H240mm)角度形搭載タイプ Mail

品  番 品  名 価  格
M1ETS-10N2L トルク測定用電動スタンド(H340mm) Mail
M1ETS-10N2L-RA トルク測定用電動スタンド(H340mm)角度形搭載タイプ Mail



■オプション

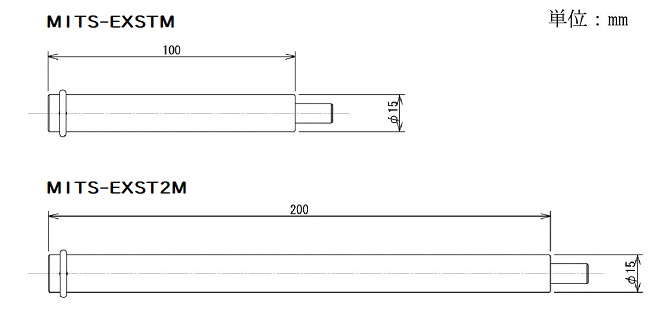

●延長シャフト
品番 使用スタンド 測定サンプル高さ 備考 寸法図
M1TS-EXSTM M1ETS-10NL 130mm未満 サンプル高さ130~240mmは不要
M1ETS-10N2L 130~230mm サンプル高さ230~340mmは不要
M1TS-EXST2M M1ETS-10N2L 130mm未満 -
※M1TS-EXSTM、M1TS-EXST2Mをあわせてご使用いただくことは可能ですが、回転時に連結部分にて多少のがたつきが発生します。特注にて連結のない1本シャフト仕様の制作が可能です。詳しくはお問い合わせください。
品  番 品  名 価  格
M1TS-EXSTM 延長シャフト(L100mm) Mail

品  番 品  名 価  格
M1TS-EXST2M 延長シャフト(L200mm) Mail


●上部チャック治具

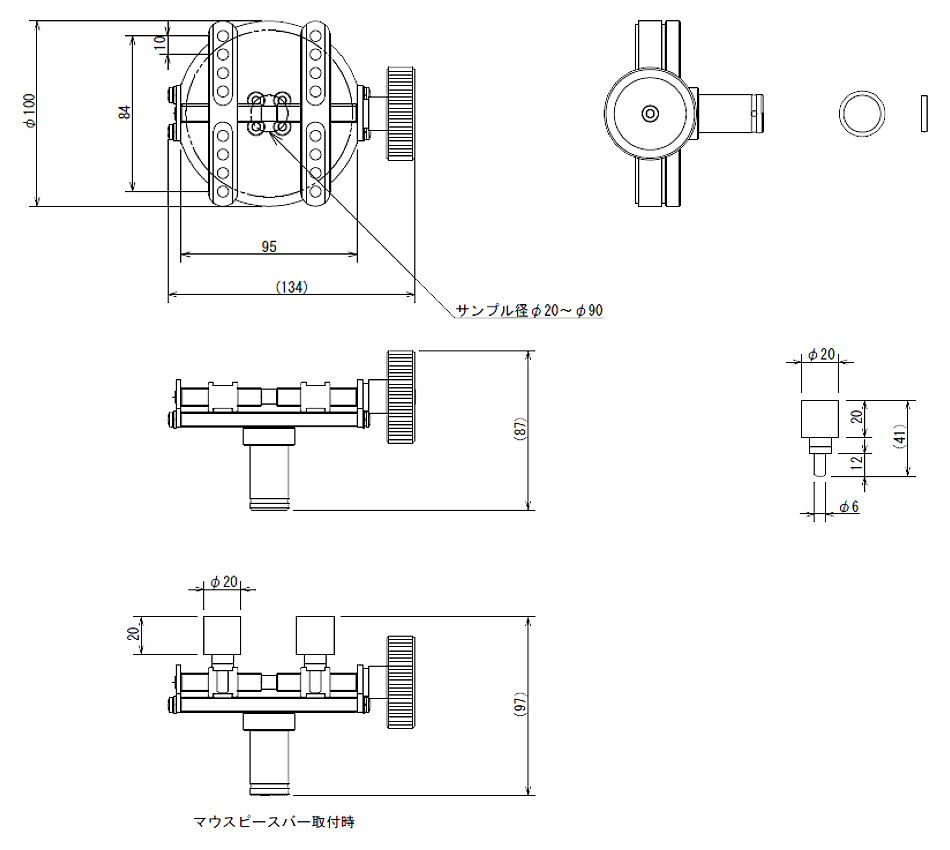

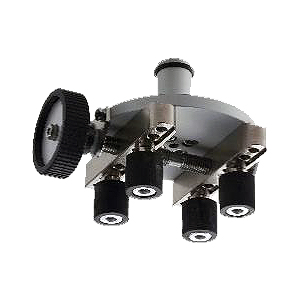

M1TS-CKTBは直径20mm~90mmのボトルの開栓測定や基板の捻り測定など幅広くご利用いただけます。トルクドライバーでクランプ力を一定に保つことができるため、再現性の高い測定が可能です。

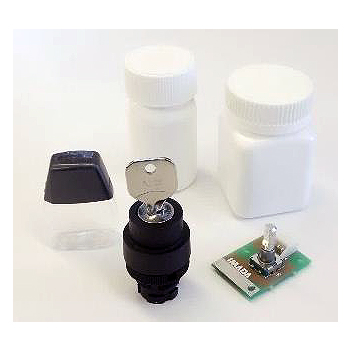

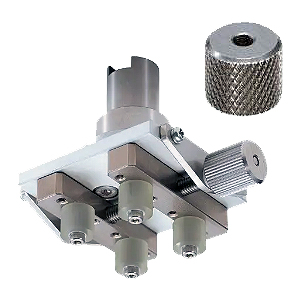

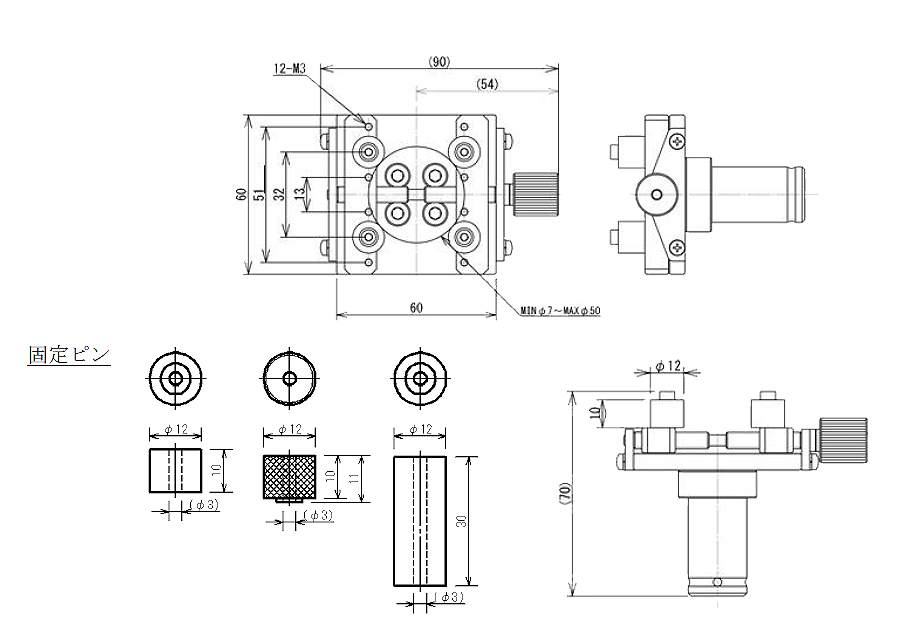

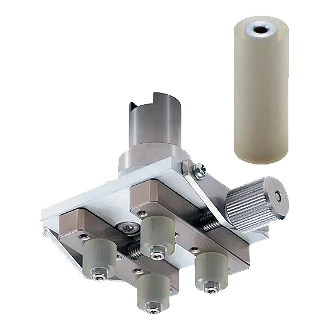

M1TS-CKSTシリーズは小型チャックです。直径7~50mmの小型サンプルを固定できます。固定ピンの選択が可能で、目薬のビンや鍵、コネクタ、化粧品のビン、ドアノブ、電球など様々なサンプルに対応します。
M1TS-CKTB M1TS-CKST-00
M1TS-CKST-01 M1TS-CKST-02

品番 品名 許容トルク値 クランプ寸法 ピンタイプ 寸法
M1TS-CKTB スタンド上部用標準チャック 10N-m φ20~90mm 標準
M1TS-CKST-00 スタンド上部用小型チャック 5N-m φ7~50mm 標準
M1TS-CKST-01 ギザ歯
M1TS-CKST-02 ロングクランプ
品  番 品  名 価  格
M1TS-CKTB スタンド上部用標準チャック(φ20~90mm) Mail

品  番 品  名 価  格
M1TS-CKST-00 スタンド上部用小型チャック(φ7~50mm)標準ピン Mail
M1TS-CKST-01 スタンド上部用小型チャック(φ7~50mm)ギザ歯ピン Mail
M1TS-CKST-02 スタンド上部用小型チャック(φ7~50mm)ロングクランプピン Mail



●その他

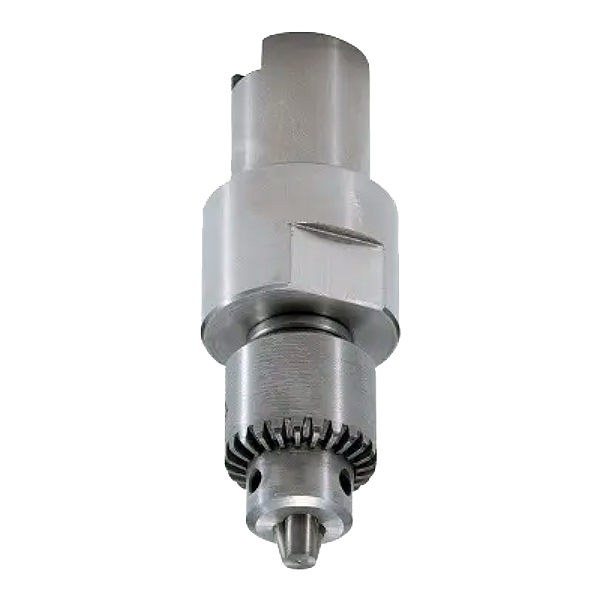

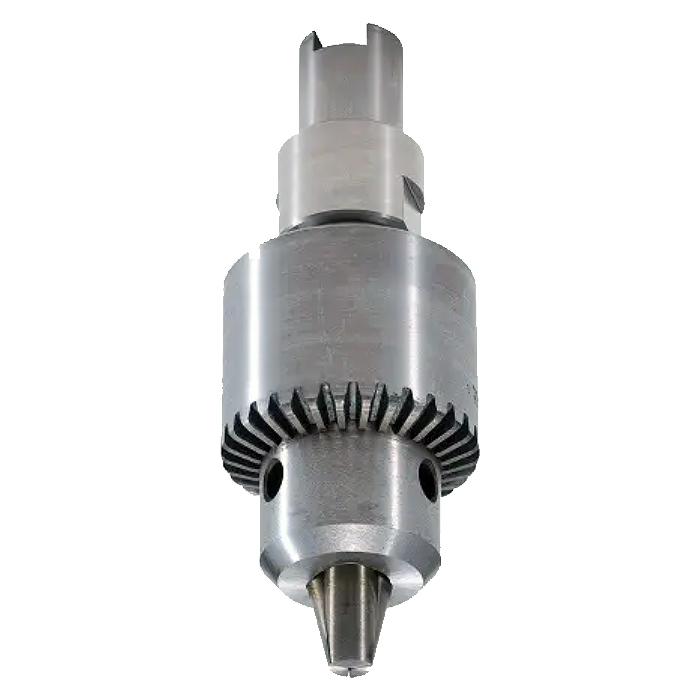

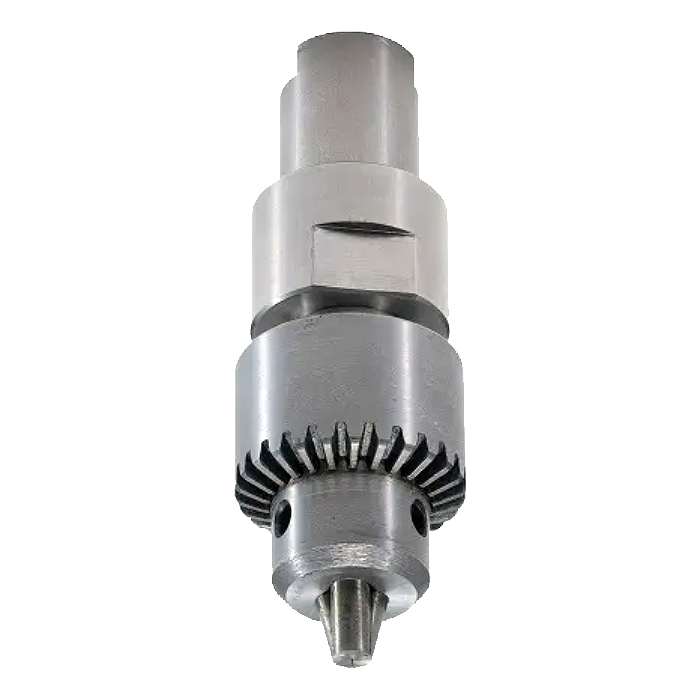

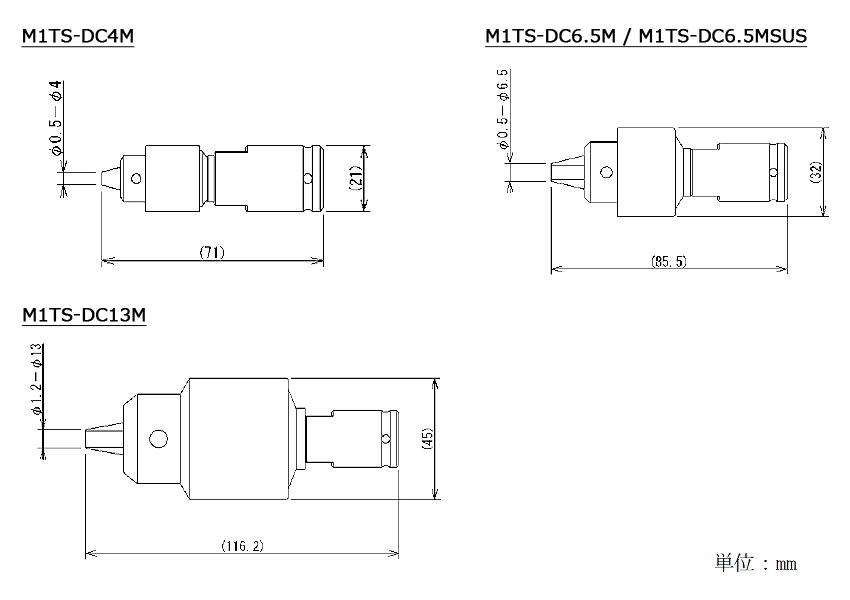

ドリルチャック M1TS-DC*Mシリーズ三つ爪でワイヤーや丸棒状のサンプルをつかんで固定することができます。ワイヤー、撚り線のねじり、電子部品のトルク、電子部品の摺動トルクなどの測定に最適です。

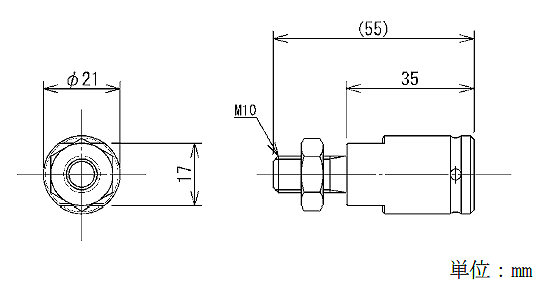

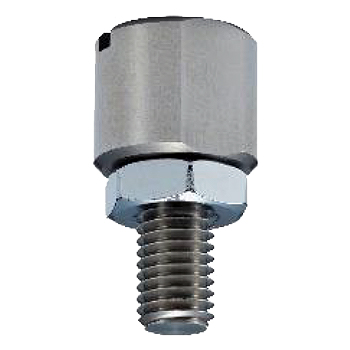

M10アダプタ M1TS-ADM10Mは客様にて治具を製作する際のアダプタとしてご利用いただけます。

M1TS-DC4M M1TS-DC6.5M
M1TS-DC13M M1TS-ADM10M

品番 品名 最大トルク 開き幅 重量 寸法図
M1TS-DC4M スタンド上部用ドリルチャック 5N-m φ0.5~4mm 170g
M1TS-DC6.5M スタンド上部用ドリルチャック 10N-m φ0.5~6.5mm 270g
M1TS-DC6.5MSUS スタンド上部用ステンレスドリルチャック φ0.5~6.5mm 270g
M1TS-DC13M スタンド上部用ドリルチャック φ1.2~13mm 650g
M1TS-ADM10M M10メネジ治具取付用アダプタ M10×L20  50g
※錆やすい環境下ではステンレス製のご利用を推奨いたします。
品  番 品  名 価  格
M1TS-DC4M スタンド上部用ドリルチャック(φ0.5~4mm) Mail
M1TS-DC6.5M スタンド上部用ドリルチャック(φ0.5~6.5mm) Mail
M1TS-DC6.5MSUS スタンド上部用ステンレスドリルチャック(φ0.5~6.5mm) Mail

品  番 品  名 価  格
M1TS-DC13M スタンド上部用ドリルチャック(φ1.2~13mm) Mail

品  番 品  名 価  格
M1TS-ADM10M M10メネジ治具取付用アダプタ Mail



■より正しく測定するためのポイント

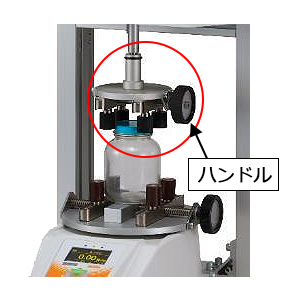

●一定の力で蓋をつかむ(赤丸部)
ビンやペットボトルなどの開栓・閉栓トルク測定では、蓋をつかむ強さが測定値に影響するため、つかむ力を一定にする必要があります。
標準チャックで蓋などのサンプルをつかむ場合、ハンドル側面にある六角穴付きキャップボルト(M5)を、対辺 4mm のビットを装着したトルクレンチやトルクドライバーなどで締め付けます。この力を一定に管理することで、正確な測定を実現できます。締め付け力の管理には下記機器をご利用いただけます。

◇推奨機器
<トルクドライバー>
・DID-4(杉崎計器㈱様)
・六角棒ビット(対辺4mm)

<トルクレンチ>
・DIW-15(杉崎計器㈱様)
・6.3sq.ヘキサゴンビットソケット (対辺4mm)

※商品のデザイン、仕様、外観、価格は予告なく変更する場合がございます。
※商品の価格・納期・送料にのお問い合わせにつきましては、お電話での回答には対応しておりません。お見積依頼のメールフォーム、もしくはFAXにてお問い合わせ下さい。
※カタログ・資料につきましては全てホームページ上のみとなっています。商品についてのご質問は、お問い合わせのメールフォーム、もしくはFAXにてお問い合わせ下さい。
※図面や取扱説明書は商品のご購入前には開示しておりません。
※購入履歴のない商品の交換部品やオプション品、当社品番でない商品についてのご依頼はお受けできません。
※相見積もり依頼は対応しておりません。
※当社で販売実績がない商品の修理はお受けしておりません。
※販売方法は全てダイレクト販売です。入金確認後、もしくは代引きでの商品出荷となります。官公庁、国公立大学、研究機関様は、口座ございますので国庫でのお支払いとなります。
※注文確定後の返品・交換・キャンセルはお受けできません。
※本製品をご利用において生じる物品の破損等は補償対象外です。
※お客様の過失による故障・破損・改造などは保証対象外です
