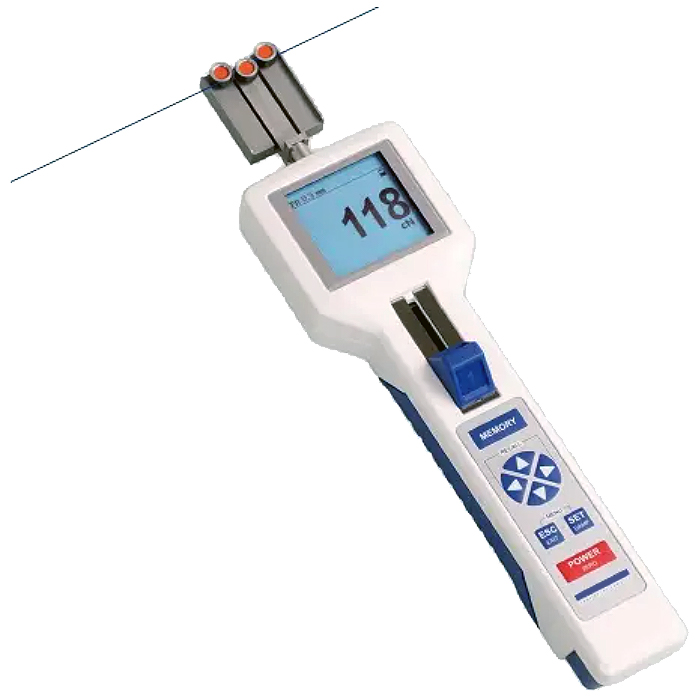

繊維やワイヤーの送り出し・巻き取りのテンションをレバーで挟んで簡単に測定
2000cNまで測定可能なデジタルテンションメーター(張力計)
異なる線径の校正データ保存・選択が可能で複数のサンプルを正確に測定可能
■特長
●狭いスベースの測定に
●高荷重2000daN(600N)まで測定可能
●異なる線径のサンプルも対応
サンプル校正を複数保存可能で線径の異なるサンプルも一台で測定できます。(一部レンジ)
●送り出し、巻き取り中の測定が可能
ラインスピード2000m/minまで測定できます。(オプションローラー)
●高い作業性を実現
マルチ表示で必要なデータが視覚的に確認できます。
(①測定値②コンパレータポイント付きバーグラフ③時間-テンション値グラフ)
●測定方向にあわせて90度ごとに自動回転。測定の向きにより表示方向を変更する手間を省けます。
●特殊な技術でノブのスライドに要する力を軽減。サンプルがラクにつかめます。
●コンパレーター設定に応じた表示でOK・NG を簡単確認
●特殊センサーで測定姿勢に関わらず自動でゼロリセット
●高速内部サンプリングで正確に測定
●一部設定内容をパスワードでロックすることが可能
●測定サンプルの直径に合わせてつまみで線径設定
現場で簡易補正ができ、より正確な測定が可能です。(一部モデル)
●高機能タイプ(M1DTM-X)
標準タイプに下記の機能が追加された高機能タイプです。便利機能により、用途に合わせた測定・データ管理が可能になります。
<PC での分析・管理>
USBでのPC 接続が可能で、付属ソフトウェアを使用してデータ分析ができます。(ソフトウェアは英語版です。)
- 最大毎秒1000データの送信が可能
- リアルタイム測定値表示・グラフ描画
- グラフの拡大・縮小表示
- 表示中グラフにおける統計値表示
- 表示中のグラフをCSV形式で保存
- 設定時間での長時間自動データ保存(CSV)が可能
<内部メモリに保存>
多様な内部メモリ機能で最大60,000 件のデータ保存ができ、本体ディスプレイでの確認やソフトウェアに取り込んでの分析が可能です。
S |
各測定の統計値をメモリ |
H |
X-Yグラフと統計値をメモリ |
C |
設定時間内の連続データログ(2Hz) |
F |
モードCの高速モード(1000Hz) |

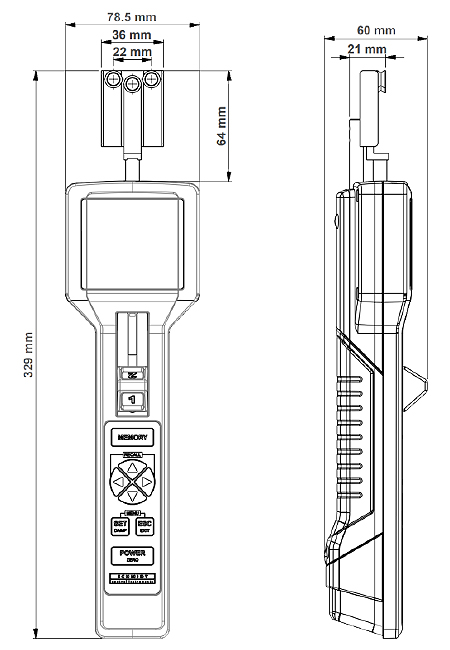

■寸法図
■共通仕様
品番 |
M1DTM-SE |
M1DTM-XE |
タイプ |
標準タイプ |
高機能タイプ |
精度 |
±0.5%F.S.±1digit
(1%~100%F.S.) |
±3%F.S.±1digit
(上記以外の測定範囲、校正素材以外のサンプル測定時) |
保存可能校正サンプルデータ数 |
5件 |
11件 |
表示単位※1
|
cN,daN,g,kg,N(直径mm) |
測定原理 |
ひずみゲージ |
ローラー偏差 |
最大0.2mm |
信号処理 |
デジタル16bit、A/Dコンバーター |
サンプリング周期 |
最大1kHz |
表示 |
4デジットLCD、文字高11mm、バックライト付き |
表示更新速度 |
約2回/秒 |
メモリ機能 |
最大、最小、ピーク、平均、最終計測値 |
ダンピング |
調整可能 |
微調整範囲 |
±10段階(1%F.S.ごと増減) |
直径補正 |
最大2.5mm(一部対応モデル) |
使用温度 |
10℃~45℃ |
使用湿度 |
85%RH以下 |
温度影響 |
ゲイン:±0.01%F.S./℃ゼロ:±0.3%F.S./℃ |
電源 |
LiPoバッテリー約40時間連続使用可能
(充電約3.5時間) |
オートパワーオフ |
不使用で3分経過時 |
ケース材質 |
アルミダイキャスト |
寸法 |
外観図参照 |
付属品 |
キャリングケース、ACアダプター、取扱説明書、
検査合格証(欧州規格「EN10204」準拠) |
- |
USBケーブル、
データ管理ソフトウェア |
出力 |
- |
USB |
※1:cN、daN、N、mm 以外の単位については計量法により取引や証明には使用できません。参照値として表示が可能です。
型式 |
測定範囲
(cN) |
測定部幅※2
(mm) |
校正基準
(直径mm) |
測定サンプル
繊維番手
(TEX) |
標準タイプ |
高機能タイプ |
M1DTM-SE200I |
M1DTM-XE200I |
1~200 |
36 |
0.12 |
200 |
M1DTM-SE500I |
M1DTM-XE500I |
1~500 |
36 |
0.2 |
500 |
M1DTM-SE1000I |
M1DTM-XE1000I |
10 ~1000 |
36 |
0.3 |
1000 |
M1DTM-SE2000I |
M1DTM-XE2000I |
20 ~2000 |
36 |
0.5 |
2000 |
※2:測定部幅は型式によって外側ローラー間の幅やフィラメントガイドの幅を指します。(詳細 [寸法図]参照)
■オプション
●据え付け用穴追加工(背面 M5×2)
●取付可能オプションローラー
タイプ |
ラインスピード
(m/min) |
ローラー材質 |
標準仕様 |
900 |
ハードコートアルミ |
オプション仕様 |
2000 |
ハードコートアルミ |
